接近开关的分类与学习VIP免费

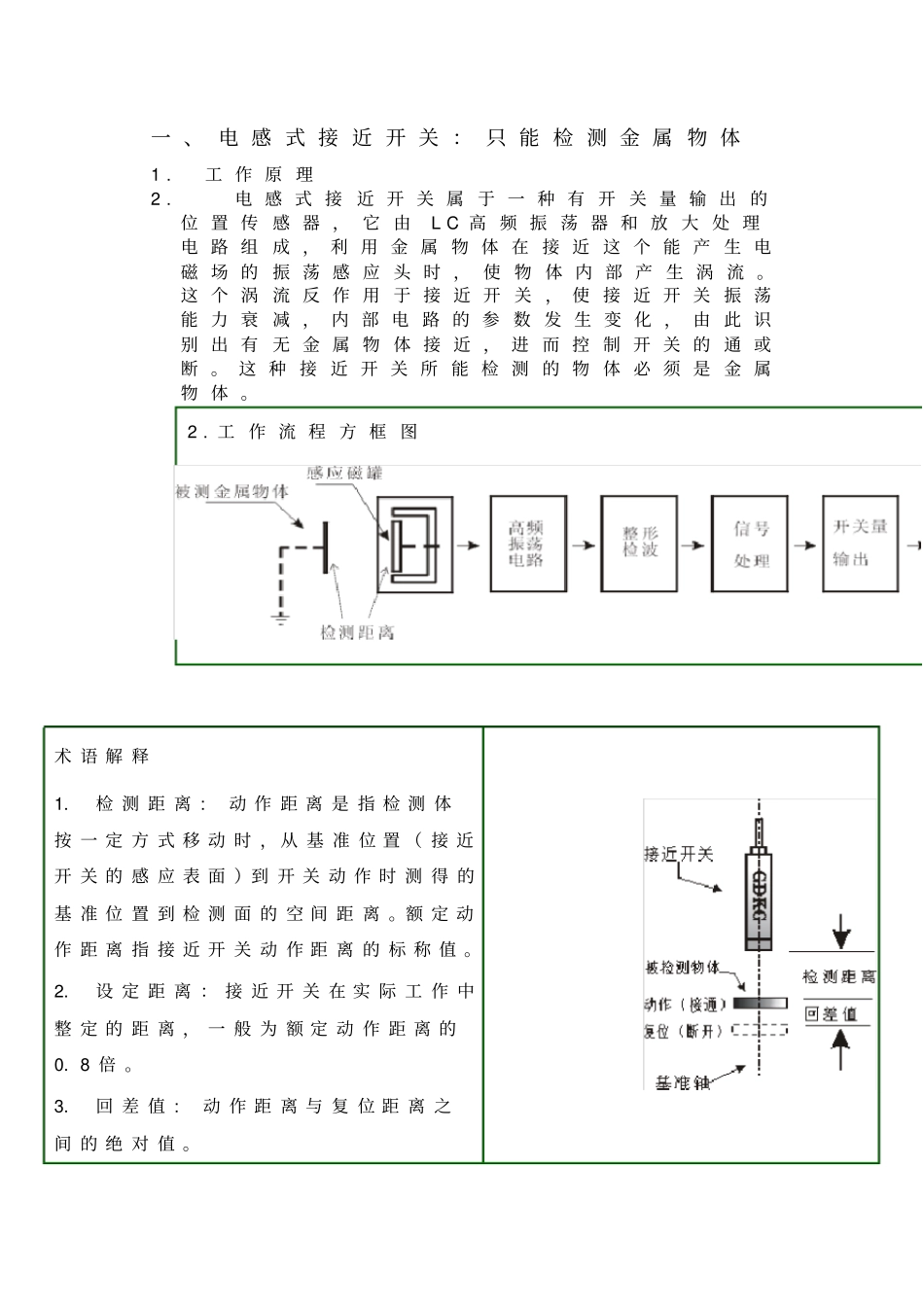

一 、 电 感 式 接 近 开 关 ： 只 能 检 测 金 属 物 体1 .工 作 原 理2 .电 感 式 接近 开 关 属 于 一 种 有 开 关 量 输 出 的位 置 传感 器 ， 它 由L C 高 频 振 荡 器 和 放 大 处 理电 路 组成 ， 利 用 金 属 物 体 在 接 近 这 个 能 产 生 电磁 场 的振 荡 感 应 头 时 ， 使 物 体 内 部 产 生 涡 流 。这 个 涡流 反 作 用 于 接 近 开 关 ， 使 接 近 开 关 振 荡能 力 衰减 ， 内 部 电 路 的 参 数 发 生 变 化 ， 由 此 识别 出 有无 金 属 物 体 接 近 ， 进 而 控 制 开 关 的 通 或断 。 这 种 接 近 开 关 所 能 检 测 的 物 体 必 须 是 金 属物 体 。2 . 工 作 流 程 方 框 图术 语 解 释1.检 测 距 离 :动 作 距 离 是 指 检 测 体按 一 定 方 式 移 动 时 ， 从 基 准 位 置 （ 接 近开 关 的 感 应 表 面 ）到 开 关 动 作 时 测 得 的基 准 位 置 到 检 测 面 的 空 间 距 离 。额 定 动作 距 离 指 接 近 开 关 动 作 距 离 的 标 称 值 。2.设 定 距 离 ： 接 近 开 关 在 实 际 工 作 中整 定 的 距 离 ， 一 般 为 额 定 动 作 距 离 的0. 8 倍 。3.回 差 值 :动 作 距 离 与 复 位 距 离 之间 的 绝 对 值 。4.标 准 检 测 体 ： 可 使 接 近 开 关 作 比 较的 金 属 检 测 体 。本 厂 所 采 用 的 检 测 体 为正 方 形 的A3 钢 ， 厚 度 为1 mm， 所 采 用的 边 长 是 接 近 开 关 检 测 面 的2. 5 倍 。5.输 出 状 态 ： 分 常 开 和 常 闭 。 当 无 检 测 物 体 时 ， 常 开 型 的 接 近 开 关 所 接 通的 负 载 ， 由 于 接 近 开 关 内 部 的 输 出 晶 体 管 的 截 止 而 不 工 作 ， 当 检 测 到 物 体时 ， 晶 体 管 导 通 ， 负 载 得 电 工 作 。6.检 测 方 式 ： 分 埋 入 式 和 非 埋 入 式 。埋 入 式 的 接 近 开 关 在 安 装 上 为 齐 平 安装 型 ，可 与 安 装 的 金 属 物 件 形 成 同 一...
