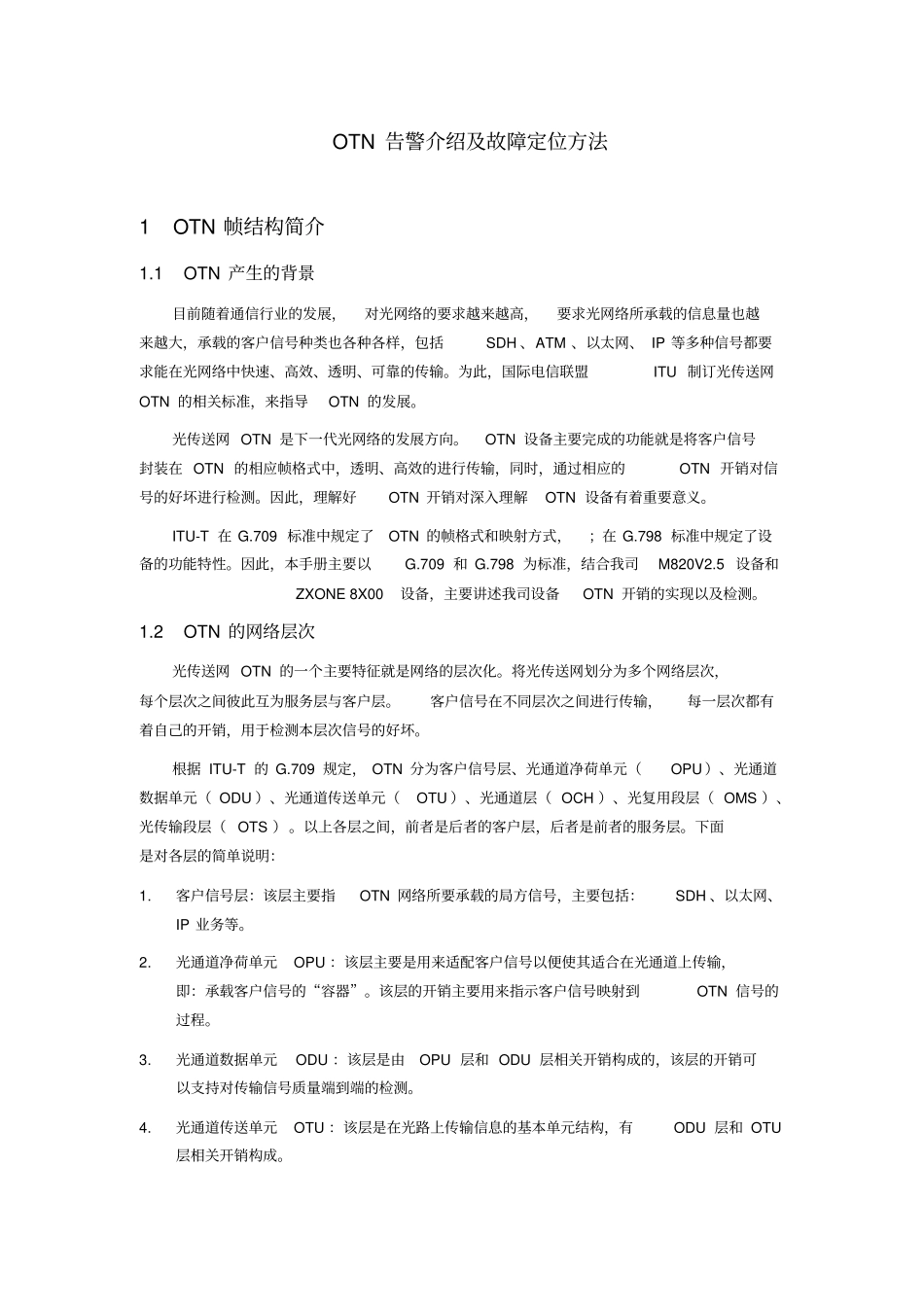

OTN 告警介绍及故障定位方法1 OTN 帧结构简介1.1 OTN 产生的背景目前随着通信行业的发展，对光网络的要求越来越高，要求光网络所承载的信息量也越来越大，承载的客户信号种类也各种各样，包括SDH 、ATM 、以太网、 IP 等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。为此，国际电信联盟ITU 制订光传送网OTN 的相关标准，来指导OTN 的发展。光传送网 OTN 是下一代光网络的发展方向。OTN 设备主要完成的功能就是将客户信号封装在 OTN 的相应帧格式中，透明、高效的进行传输，同时，通过相应的OTN 开销对信号的好坏进行检测。因此，理解好OTN 开销对深入理解OTN 设备有着重要意义。ITU-T 在 G.709 标准中规定了OTN 的帧格式和映射方式，；在 G.798 标准中规定了设备的功能特性。因此，本手册主要以G.709 和 G.798 为标准，结合我司M820V2.5 设备和ZXONE 8X00设备，主要讲述我司设备OTN 开销的实现以及检测。1.2 OTN 的网络层次光传送网 OTN 的一个主要特征就是网络的层次化。将光传送网划分为多个网络层次，每个层次之间彼此互为服务层与客户层。客户信号在不同层次之间进行传输，每一层次都有着自己的开销，用于检测本层次信号的好坏。根据 ITU-T 的 G.709 规定， OTN 分为客户信号层、光通道净荷单元（OPU ）、光通道数据单元（ ODU ）、光通道传送单元（OTU ）、光通道层（ OCH ）、光复用段层（ OMS ）、光传输段层（ OTS ）。以上各层之间，前者是后者的客户层，后者是前者的服务层。下面是对各层的简单说明：1. 客户信号层：该层主要指OTN 网络所要承载的局方信号，主要包括：SDH 、以太网、IP 业务等。2. 光通道净荷单元OPU ：该层主要是用来适配客户信号以便使其适合在光通道上传输，即：承载客户信号的“容器”。该层的开销主要用来指示客户信号映射到OTN 信号的过程。3. 光通道数据单元ODU ：该层是由OPU 层和 ODU 层相关开销构成的，该层的开销可以支持对传输信号质量端到端的检测。4. 光通道传送单元OTU ：该层是在光路上传输信息的基本单元结构，有ODU 层和 OTU层相关开销构成。5. 光通道层 OCH ：该层是具有特定波长和特殊帧格式的光信号，其中特殊帧格式即定义的 OTU 层。6. 光复用段层OMS ：该层为经过合波处理的多波长光信号。7. 光传输段层OTS ：该层是经过OA 放大等处理后的光信号。由于层次化是OTN 网络的主要特点，因此，熟悉各层...
