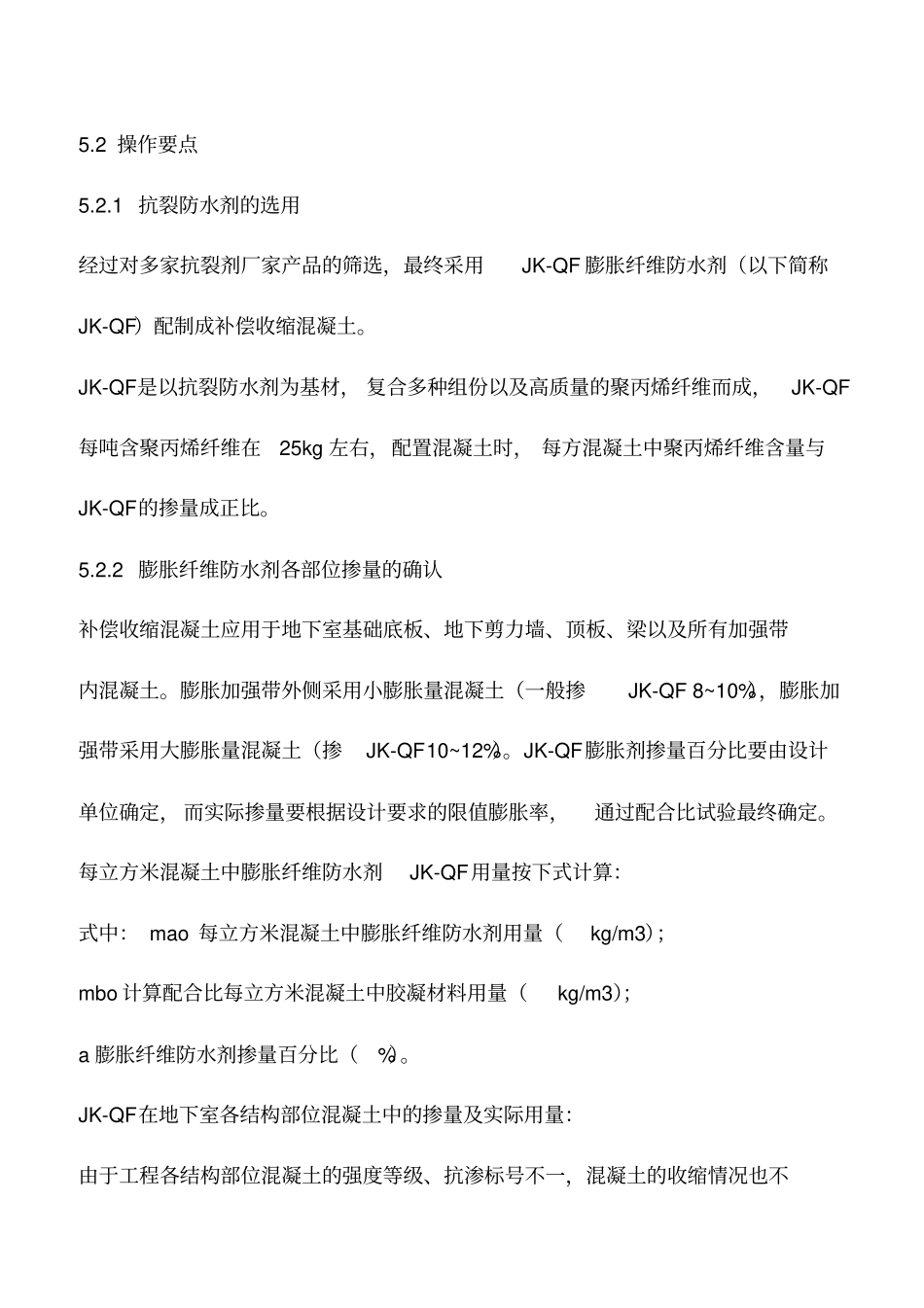

基础底板超长混凝土无缝施工工法代替传统后浇带基础底板大体积超长混凝土结构无缝施工技术施工工法. 1．前言采用补偿收缩混凝土进行大体积混凝土的浇筑施工，传统工艺一般采用留置后浇带的方法进行施工，海南地区雨量大、地下水压大，采用无缝施工方案，利用设置膨胀加强带连续浇筑施工取代后浇带施工，通过优化混凝土配合比及有效的施工技术控制，可实现大体积超长结构混凝土的防水性能、裂缝控制以及提高结构的耐久性能。无缝施工指工程不再设置传统的预留后浇带分缝，施工中可连续操作，也可间歇施工。2．工法特点2.1 通过掺加专用膨胀剂避免混凝土收缩而产生裂缝，杜绝结构出现有害裂缝，从而提高了结构的整体防水功能，保证混凝土结构自防水能力提高到P16的水平。2.2 通过提高大体积混凝土限制膨胀率降低其综合温差，避免混凝土结构因内外温差过大出现温度裂缝导致发生严重的质量问题。2.3 减少甚至消除混凝土内部微裂纹的产生，从而防止由于微裂纹的扩展，避免混凝土后期裂缝的产生，提高混凝土的耐久性能。2.4 采用膨胀加强带取代后浇带施工，免去了后浇带拆模及清理恢复等工序，施工一次性完成，利于文明施工。3．适用范围该工法主要适用于大体积超长、超厚（5m以内）及基坑超深、超大的混凝土结构施工，膨胀加强带可用于代替温度后浇带，实现混凝土结构施工连续进行。4．工艺原理通过在混凝土中掺加专用膨胀纤维防水剂提高混凝土的限制膨胀率，减少结构裂缝，从而实现提高大体积混凝土的抗裂能力、防水性能以及耐久性能。专用膨胀剂主要组分为特制硫铝酸盐熟料，参与水化反应放出的水化热较低，因此能更好的控制大体积混凝土的综合温差；同时膨胀剂内掺入聚丙烯纤维，与混凝土拌合后均匀分布在混凝土内部，纤维在混凝土中形成网状体系，增强了混凝土的抗裂性能。通过合理设置膨胀加强带，在结构中形成微膨胀的加强网格，并采用不同膨胀性能的混凝土浇筑施工，进而控制整体结构不会出现温差裂缝，实现大体积超长混凝土结构在不留置后浇带的情况下保质保量一次浇筑成型。5．施工工艺及操作要点5.1 施工工艺流程选用膨胀防水剂确定混凝土配合比及膨胀防水剂掺量加强带设计及设置浇筑楼板混凝土浇筑加强带混凝土养护5.2 操作要点5.2.1 抗裂防水剂的选用经过对多家抗裂剂厂家产品的筛选，最终采用JK-QF 膨胀纤维防水剂（以下简称JK-QF）配制成补偿收缩混凝土。JK-QF是以抗裂防水剂为基材， 复合多种组份以及高质量的聚丙烯纤维而成，...
