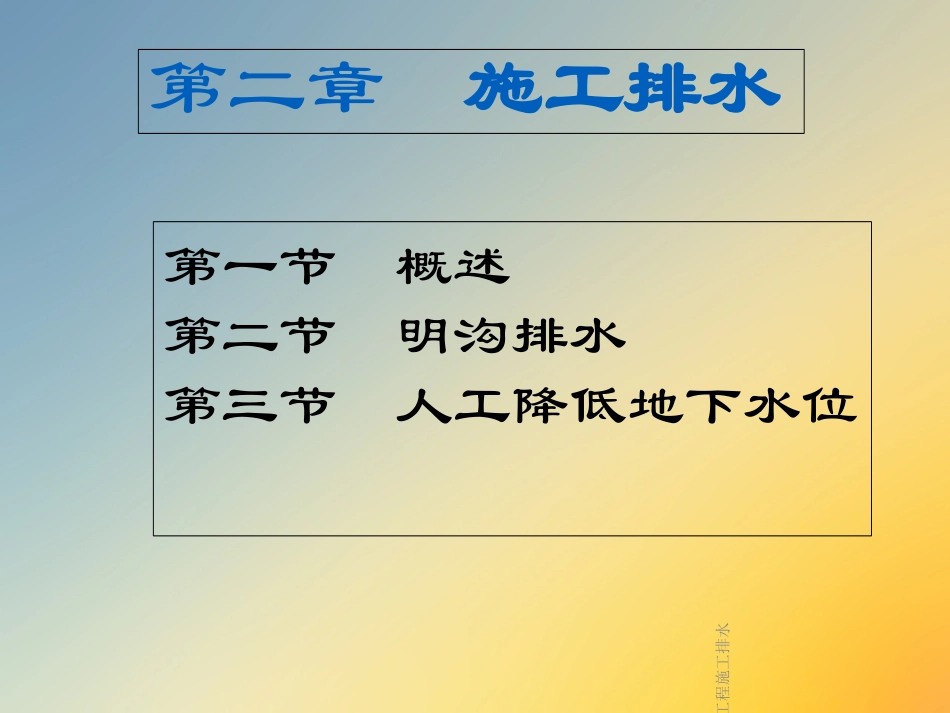

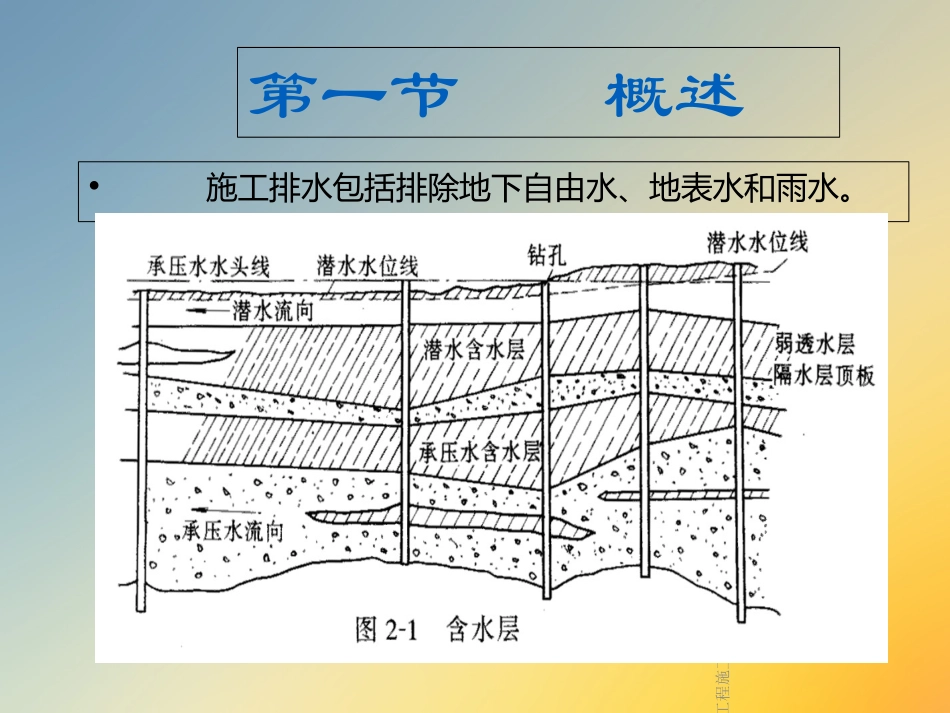

24/10/20给排水工程施工排水给排水工程施工排水给排水工程施工排水第二章施工排水第一节概述第二节明沟排水第三节人工降低地下水位给排水工程施工排水第一节概述•施工排水包括排除地下自由水、地表水和雨水。给排水工程施工排水施工排水方法•明沟排水是在沟槽或基坑开挖时在其周围筑堤截水或在其内底四周或中央开挖排水沟，将地下水或地面水汇集到集水井内，然后用水泵抽走。•人工降低地下水位是在沟槽或基坑开挖之前，预先在基坑周侧埋设一定数量的井点管利用抽水设备将地下水位降至基坑底面以下，形成干槽施工的条件。给排水工程施工排水第二节明沟排水明沟排水包括地面截水和坑内排水。明沟排水法适用于除细砂、粉砂之外的各种土质。一、地面截水•通常可以利用挖出之土沿四周或迎水一侧、二侧筑0.5～0.8m高的土堤。•一、地面截水•二、坑内排水•三、涌水量计算给排水工程施工排水二、坑内排水在开挖基础不深或水量不大的沟槽或基坑时，通常采用坑内排水的方法。如果基坑较深还可以采用分层明沟排水，此种方法只适用于粗粒土层和渗水量小的粘性土。•一、地面截水•二、坑内排水•三、涌水量计算给排水工程施工排水三、涌水量计算•明沟排水采用的抽水设备主要有离心泵、潜水泥浆泵、活塞泵和隔膜泵等。为了合理选择水泵型号，应对总涌水量进行计算。•一、地面截水•二、坑内排水•三、涌水量计算给排水工程施工排水1、干河床时式中Q——基坑总涌水量(m3/d)；K——渗透系数(m/d)；H——稳定水位至坑底的深度(m)；当基底以下为深厚透水层时，H值可增加3～4m；R——影响半径(m)；r0——基坑半径(m)。矩形基坑；不规则基坑。其中L与B分别为基坑的长与宽，F为基坑面积。•一、地面截水•二、坑内排水•三、涌水量计算给排水工程施工排水2、基坑近河沿时式中D——基坑距河边线距离(m)；余同上公式。•选择水泵时，水泵的总排水量一般采用基坑总涌水量Q的1.5～2.0倍。给排水工程施工排水第三节人工降低地下水位•当基坑开挖深度较大，地下水位较高、土质较差(如细砂、粉砂等)等情况下，可采用人工降低地下水位的方法。•人工降低地下水位的方法，包括轻型井点、喷射井点、电渗井点、管井井点和深井井点等。各种井点的适用范围给排水工程施工排水第三节人工降低地下水位一、轻型井点二、喷射井点三、电渗井点四、管井井点五、深井井点六、回灌井点•一、轻型井点•轻型井点系统适用于在粗砂、中砂、细砂、粉砂等土层中降低地下水。•（一）轻型井点系统的组成•（二）轻型井点系统的工作原理•（三）轻型井点设计•（四）轻型井点管的埋设与使用给排水工程施工排水（一）轻型井点系统的组成•轻型井点系统由滤管、井点管、弯联管、集水总管和抽水设备等组成。•1—井点管；2—滤管；3—总管；4—弯联管1—钢管；2—小孔；3—塑料管•5—水泵房；6—原地下水位；4—细滤网；5—粗滤网；6—粗铁丝•7—降水后地下水位保护网；7—井点管；8—铸铁头•轻型井点全貌图滤管构造给排水工程施工排水轻型井点组成给排水工程施工排水轻型井点组成给排水工程施工排水（二）轻型井点系统的工作原理•轻型井点系统是利用真空原理提升地下水的。给排水工程施工排水（三）轻型井点设计•轻型井点的设计包括：平面布置，高程布置，涌水量计算，井点管的数量、间距和抽水设备的确定等。•井点计算由于受水文地质和井点设备等许多因素的影响，所计算的结果只是近似数值，对重要工程，其计算结果必须经过现场试验进行修正。给排水工程施工排水•平面布置给排水工程施工排水平面布置1、当基坑宽度小于6m，降水深度不超过5m时，可采用单排线状井点，布置在地下水流的上游一侧；当基坑或沟槽宽度大于6m，或土质不良、渗透系数较大时，可采用双排线状井点；当基坑面积较大时，应用环形井点或U形井点，挖土运输设备出入道路处可不封闭。给排水工程施工排水平面布置2、井点管距离基坑或沟槽上口宽不应小于1.0m，以防局部漏气，一般取1.0～1.5m。3、井点管间距应根据土质、降水深度、工程性质等按计算或经验确定，一般采用0.8、1.2、1.6或2.0m。4、一套抽水设备能带动的总管长度，一般为100～200m。给排...
