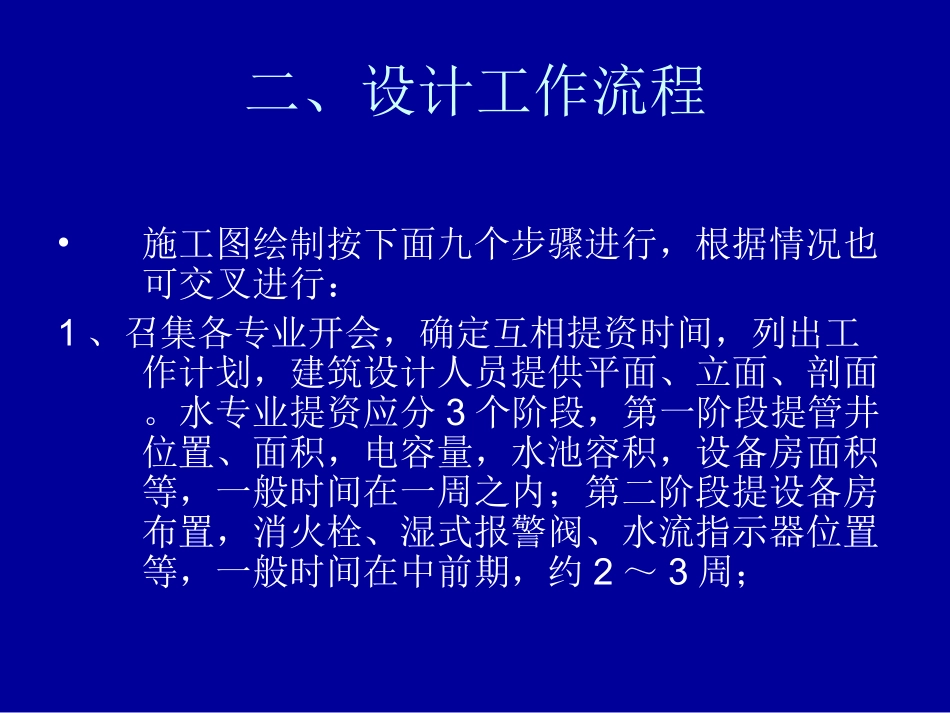

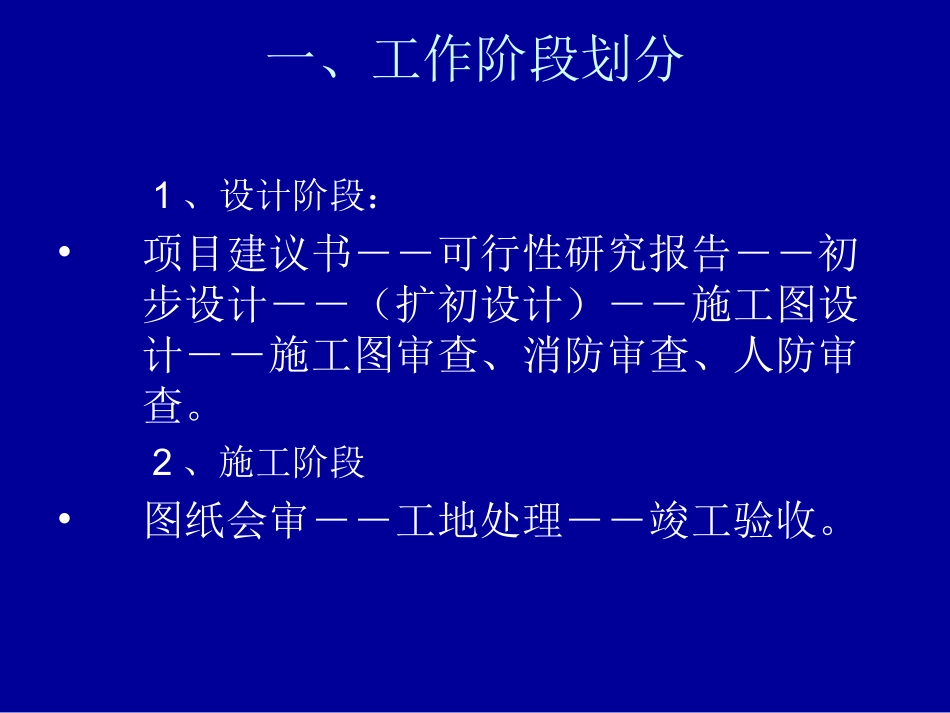

给排水设计基本程序与方法一、工作阶段划分1、设计阶段：•项目建议书――可行性研究报告――初步设计――（扩初设计）――施工图设计――施工图审查、消防审查、人防审查。2、施工阶段•图纸会审――工地处理――竣工验收。二、设计工作流程•施工图绘制按下面九个步骤进行，根据情况也可交叉进行：1、召集各专业开会，确定互相提资时间，列出工作计划，建筑设计人员提供平面、立面、剖面。水专业提资应分3个阶段，第一阶段提管井位置、面积，电容量，水池容积，设备房面积等，一般时间在一周之内；第二阶段提设备房布置，消火栓、湿式报警阀、水流指示器位置等，一般时间在中前期，约2～3周；–第三阶段向概算专业提设备材料表，一般在出图前一周。其它专业应向本专业提的资料必须明确提资时间并写入工作计划。第一阶段空调应提供空调补充水量，第二阶段建筑应该提供卫生间大样，时间也是在中前期，使本专业绘制完设备房大样图后能马上进入卫生间大样的绘制，提资的时间一定要坚持尽早。–第一次建筑提资一般比较简单，在做第一阶段提资的同时，仔细看一次图纸，不清楚的地方一定要问，设计范围要明确，管井分布面积要落实。–还要着手写联系函给业主要求提供相关资料（如市政自来最低水压、管径、位置，市政排雨水管道标高、位置等，由业主相关部门索要资料），明确做法（如住宅卫生间大样画到什么程度，水表怎么设置，有什么特殊要求等），确定管道材料等等，而且要业主来文答复，作为设计依据，发生纠纷时有据可查（保护自己），并作为归档资料的一部分归档。2、写统一技术条件，交审核人签字认可。设计依据，建筑等级，计算的方法，各个系统的技术方案（如给水系统方案是否市政水直供、水泵－水箱供水），关键的技术指标（用水定额、消防用水量等），采用的管材一定要写清楚，技术方案和设计的关键问题应该先与审核人取得一致意见，否则校审时才修改工作量太大，而且影响其它专业。3、写计算书。这阶段先计算涉及向其它专业提资的内容，如水池容积计算，水泵选型等，计算完成后给校对人检查。4、向各相关专业第一阶段提资，接受各专业提资。要严格按工作计划提资，一定要按质量管理体系要求填写提资单，出现问题的有据可查，避免承担不必要的责任。提资单给校对及专业负责人签字时应该提交相应部分的计算书。5、画图，完成计算书余下内容，第二阶段提资。绘制施工图的顺序应该是大样图――平面图――系统图。画图当中注意与建筑等工种的沟通和协商，经常发生建筑修改或某专业要求修改建筑不通知其它专业的情况。6、设计人自校。提交校审时出现图纸相互矛盾等错误是不应该的，而且不允许出现很明显的简单错误，例如立管编号错编成其它系统的，编号重复等等。7、校对审核。提交校审时应一起提交统一技术条件和计算书，白纸图设计人应签好名。8、会签，出图三、画图注意事项1、编制计算书时关键的技术指标（用水定额、消防用水量等）必须取自经审核人认可的统一技术条件。计算的步骤应详细列出使用的计算公式，然后列式将数值代入计算，给水管径可在给出计算公式后列表计算。所有需要计算的设计数据均应在计算书中表示，不能漏项，2、图纸目录编排顺序：设计总说明――平面图――大样图――系统图――设备材料表――采用的标准图集。3、全套图纸字体大小要统一。一般说明中单线汉字高5mm，数字高3～4mm，尺寸及标高标注的数字高为2.5mm；使用window字库中的turetype字型时在说明中为4mm，尺寸及标高标注的数字为2.5mm。4、粗线宽度一般为0.5～0.6mm。5、突出本专业内容。建筑提资的图上有很多尺寸、标注是其专业本身的，如门窗号与尺寸、建筑选用的图集做法等，可以删去，只保留总尺寸、轴线尺寸、需要的细部尺寸标注。建筑的墙线要变成细线。本专业不同系统的管线要用图例、颜色、图层来区别。图例应严格按照《给排水制图标准》设置。6、坚持严格自校。按顺序画平面图时自校大样图，画系统图时自校平面图，最后自校系统图，提交校审前再自校一次，花费的时间不多，可以避免自相矛盾的错误。四、图纸绘制应注意的一些问题1、卫生间大样•画卫生间大样首先要确定给排水立管的位置...
