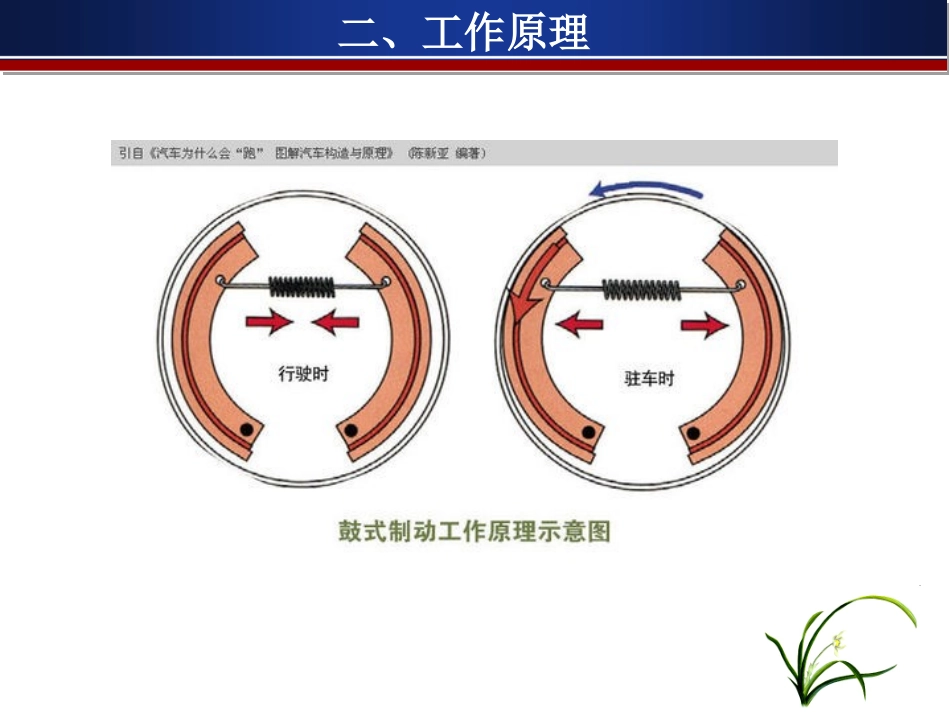

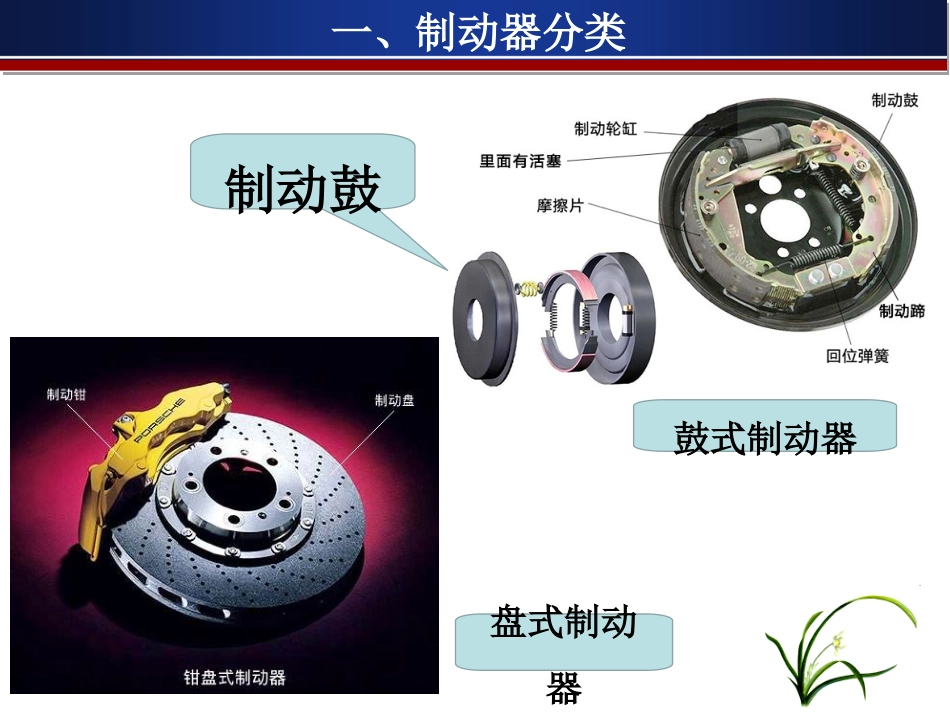

鼓式制动器拆装汽车底盘构造与维修17汽修6班课程一、制动器分类制动鼓鼓式制动器盘式制动器二、工作原理二、工作原理构造分解制动鼓摩擦衬片制动蹄复位弹簧制动蹄定位销弹簧制动轮缸制动蹄支承座定位销1、桑塔纳轿车。2、世达工具一套。3、其他相应工具。三、实训工具四、桑塔纳后轮制动器的拆卸1.使用举升机将车辆举升到适当位置2.按下举升机上的锁止按钮,加强安全规范。四、桑塔纳后轮制动器的拆卸3.拆松车轮螺栓螺母,力矩110N.M,取下车轮。4.用板夹或螺丝刀拆下轮毂盖。5.用尖嘴钳拆下开口销,取下保险罩。开口销保险罩四、桑塔纳后轮制动器的拆卸6.用24号套筒拆下锁紧螺母,取出减磨垫圈。四、桑塔纳后轮制动器的拆卸7.取下制动鼓及其轴承。四、桑塔纳后轮制动器的拆卸8.用锂鱼钳取下弹簧座,弹簧,定位销。弹簧座,弹簧,定位销四、桑塔纳后轮制动器的拆卸9.用起子撬开制动蹄;将制动蹄取下,并拆下驻车制动拉线。四、桑塔纳后轮制动器的拆卸驻车制动拉线10.取下制动蹄复位弹簧(下拉力弹簧),同时取下楔形块上的制动间隙调节弹簧。四、桑塔纳后轮制动器的拆卸制动蹄复位弹簧制动间隙调节弹簧四、桑塔纳后轮制动器的拆卸11.取下驻车制动推杆的外弹簧和内弹簧。外弹簧内弹簧12.卸下制动蹄,并将各部件摆放整齐。四、桑塔纳后轮制动器的拆卸二、桑塔纳后轮制动器的安装:(1)将拉力弹簧和制动压杆装到前制动蹄上,同时装好楔形块(楔形块凸面朝向制动底板),装好后制动蹄和上拉力弹簧。(2)其他按拆卸逆顺序装上。安装过程如下图片
