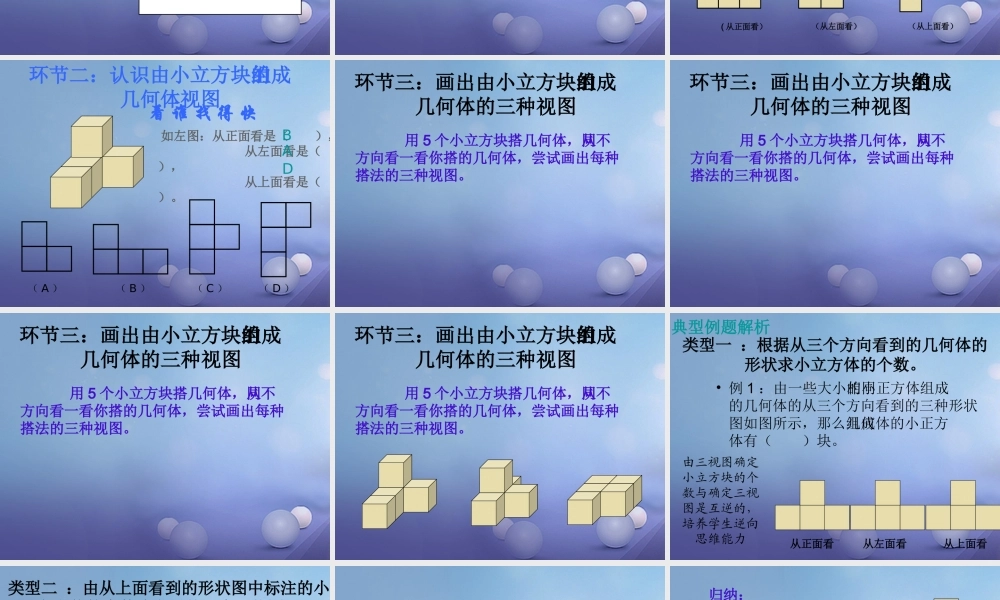

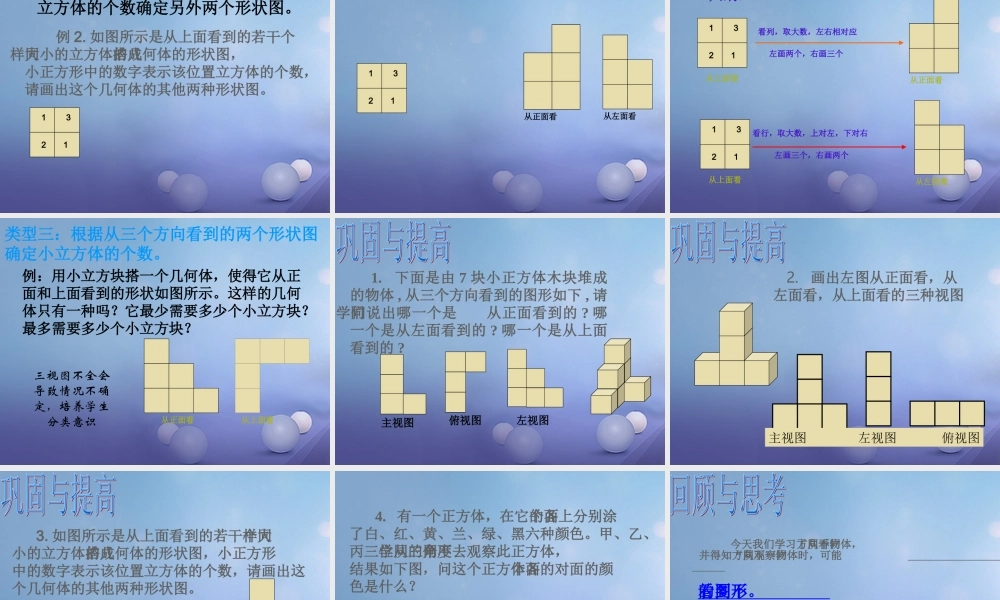

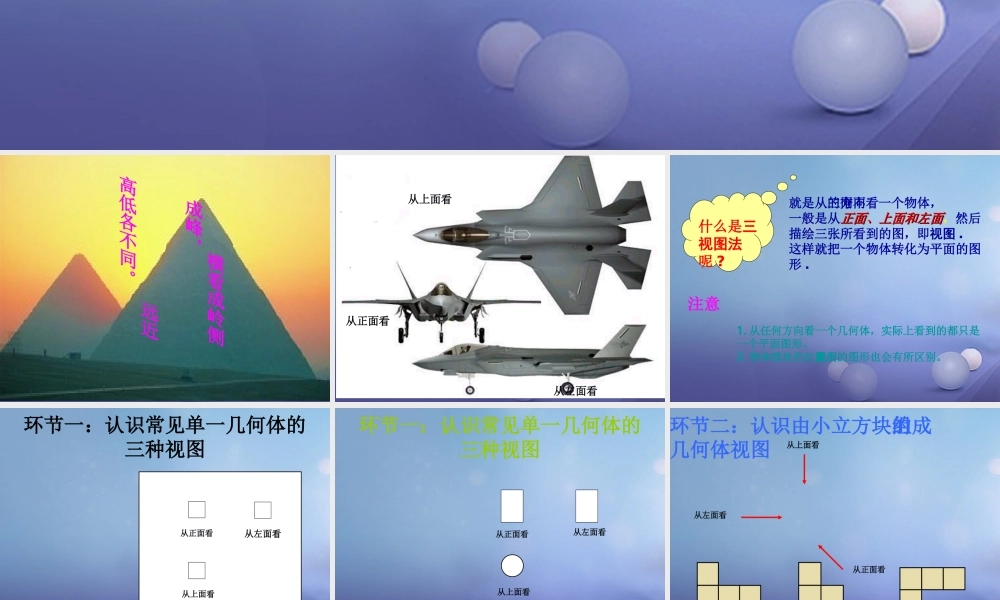

从三个方向看 横看成岭侧成峰， 远近高低各不同。从上面看从左面看从正面看就是从三个不同的方向看一个物体，一般是从正面、上面和左面正面、上面和左面，然后描绘三张所看到的图，即视图 . 这样就把一个物体转化为平面的图形 .什么是三视图法呢 ?1. 从任何方向看一个几何体，实际上看到的都只是一个平面图形。2. 物体摆放的位置不同，看到的图形也会有所区别。注意环节一：认识常见单一几何体的三种视图从正面看从左面看从上面看环节一：认识常见单一几何体的三种视图从左面看从上面看从正面看从上面看从左面看从正面看( 从正面看）（从左面看）（从上面看）环节二：认识由小立方块组成的几何体视图 如左图：从正面看是（ ）， 从左面看是（ ）， 从上面看是（ ）。（ A ）（ B ）（ C ）（ D ）BAD看 谁 找 得 快环节二：认识由小立方块组成的几何体视图环节三：画出由小立方块组成的几何体的三种视图情緒情緒創新創新 用 5 个小立方块搭几何体，从不同方向看一看你搭的几何体，尝试画出每种搭法的三种视图。环节三：画出由小立方块组成的几何体的三种视图情緒情緒創新創新 用 5 个小立方块搭几何体，从不同方向看一看你搭的几何体，尝试画出每种搭法的三种视图。环节三：画出由小立方块组成的几何体的三种视图情緒情緒創新創新 用 5 个小立方块搭几何体，从不同方向看一看你搭的几何体，尝试画出每种搭法的三种视图。环节三：画出由小立方块组成的几何体的三种视图情緒情緒創新創新 用 5 个小立方块搭几何体，从不同方向看一看你搭的几何体，尝试画出每种搭法的三种视图。类型一 ：根据从三个方向看到的几何体的形状求小立方体的个数。• 例 1 ：由一些大小相同的小正方体组成的几何体的从三个方向看到的三种形状图如图所示，那么组成几何体的小正方体有（ ）块。典型例题解析由三视图确定小立方块的个数与确定三视图是互逆的，培养学生逆向思维能力从正面看从左面看从上面看1321 例 2. 如图所示是从上面看到的若干个同样大小的立方体搭成的几何体的形状图，小正方形中的数字表示该位置立方体的个数，请画出这个几何体的其他两种形状图。类型二 ：由从上面看到的形状图中标注的小立方体的个数确定另外两个形状图。1321从左面看从正面看从左面看从正面看看列，取大数，左右相对应左画两个，右画三个看行，取大数，上对左，下对右左画三个，右画两个1321从上面看1321从上面看归纳：例：用小立方...
