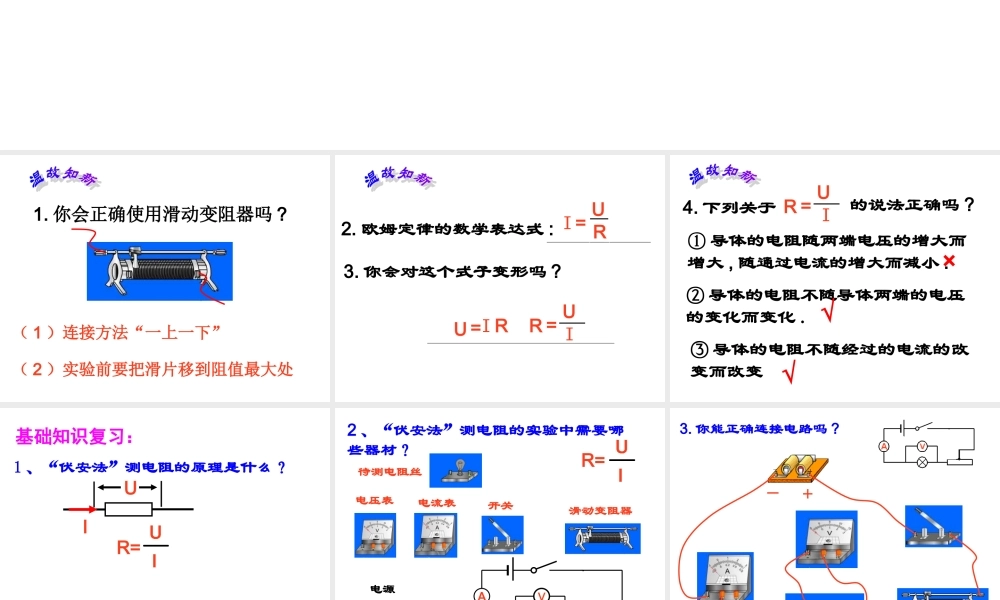

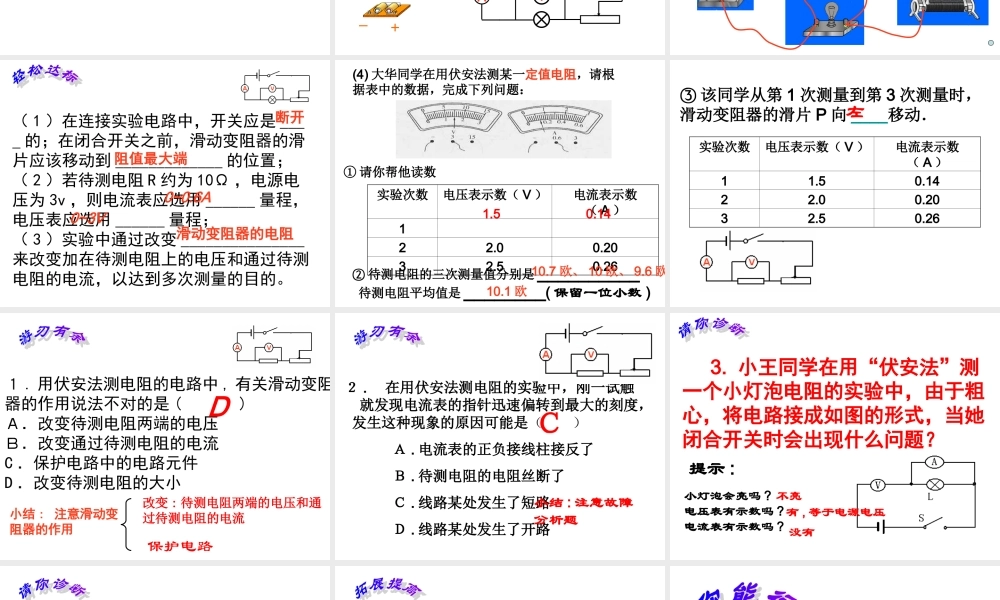

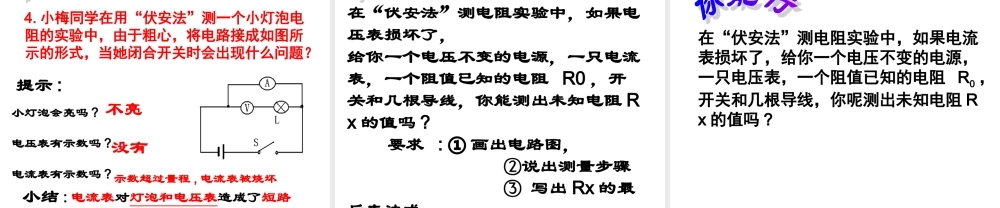

复习 伏安法测电阻 1. 你会正确使用滑动变阻器吗 ?（ 2 ）实验前要把滑片移到阻值最大处（ 1 ）连接方法“一上一下” 2. 欧姆定律的数学表达式 :I= UR3. 你会对这个式子变形吗 ?I=URI = UR I= UR4. 下列关于① 导体的电阻随两端电压的增大而增大 , 随通过电流的增大而减小 .的说法正确吗 ?② 导体的电阻不随导体两端的电压的变化而变化 .③ 导体的电阻不随经过的电流的改变而改变 √×√基础知识复习：1 、“伏安法”测电阻的原理是什么？R= ?IU 2 、“伏安法”测电阻的实验中需要哪些器材？R=待测电阻丝电压表V电流表A电源+－开关?滑动变阻器 3. 你能正确连接电路吗 ?+－ （ 1 ）在连接实验电路中，开关应是 ____ 的；在闭合开关之前，滑动变阻器的滑片应该移动到 _____________ 的位置；（ 2 ）若待测电阻 R 约为 10Ω ，电源电压为 3v ，则电流表应选用 ______ 量程，电压表应选用 ______ 量程；（ 3 ）实验中通过改变 _______________来改变加在待测电阻上的电压和通过待测电阻的电流，以达到多次测量的目的。断开阻值最大端0~0.6A0~3V滑动变阻器的电阻 (4) 大华同学在用伏安法测某一定值电阻，请根据表中的数据，完成下列问题：实验次数电压表示数（ V ）电流表示数（ A ）122.00.2032.50.261.50.14② 待测电阻的三次测量值分别是 __________① 请你帮他读数10.7 欧、 10 欧、 9.6 欧待测电阻平均值是 ________( 保留一位小数 )10.1 欧 ③ 该同学从第 1 次测量到第 3 次测量时，滑动变阻器的滑片 P 向 ____移动．左实验次数电压表示数（ V ）电流表示数（ A ）11.50.1422.00.2032.50.26 １ . 用伏安法测电阻的电路中 , 有关滑动变阻器的作用说法不对的是 ( )Ａ．改变待测电阻两端的电压Ｂ．改变通过待测电阻的电流C ．保护电路中的电路元件D ．改变待测电阻的大小D小结 : 注意滑动变阻器的作用改变 : 待测电阻两端的电压和通过待测电阻的电流保护电路 ２ . 在用伏安法测电阻的实验中，刚一试触 就发现电流表的指针迅速偏转到最大的刻度， 发生这种现象的原因可能是（ ） Ａ . 电流表的正负接线柱接反了 Ｂ . 待测电阻的电阻丝断了 Ｃ . 线路某处发生了短路 Ｄ . 线路某处发生了开路Ｃ小结 : 注意故障分析题 3. 小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，当她闭合开关...
