基础工程桩基础课程设计VIP免费

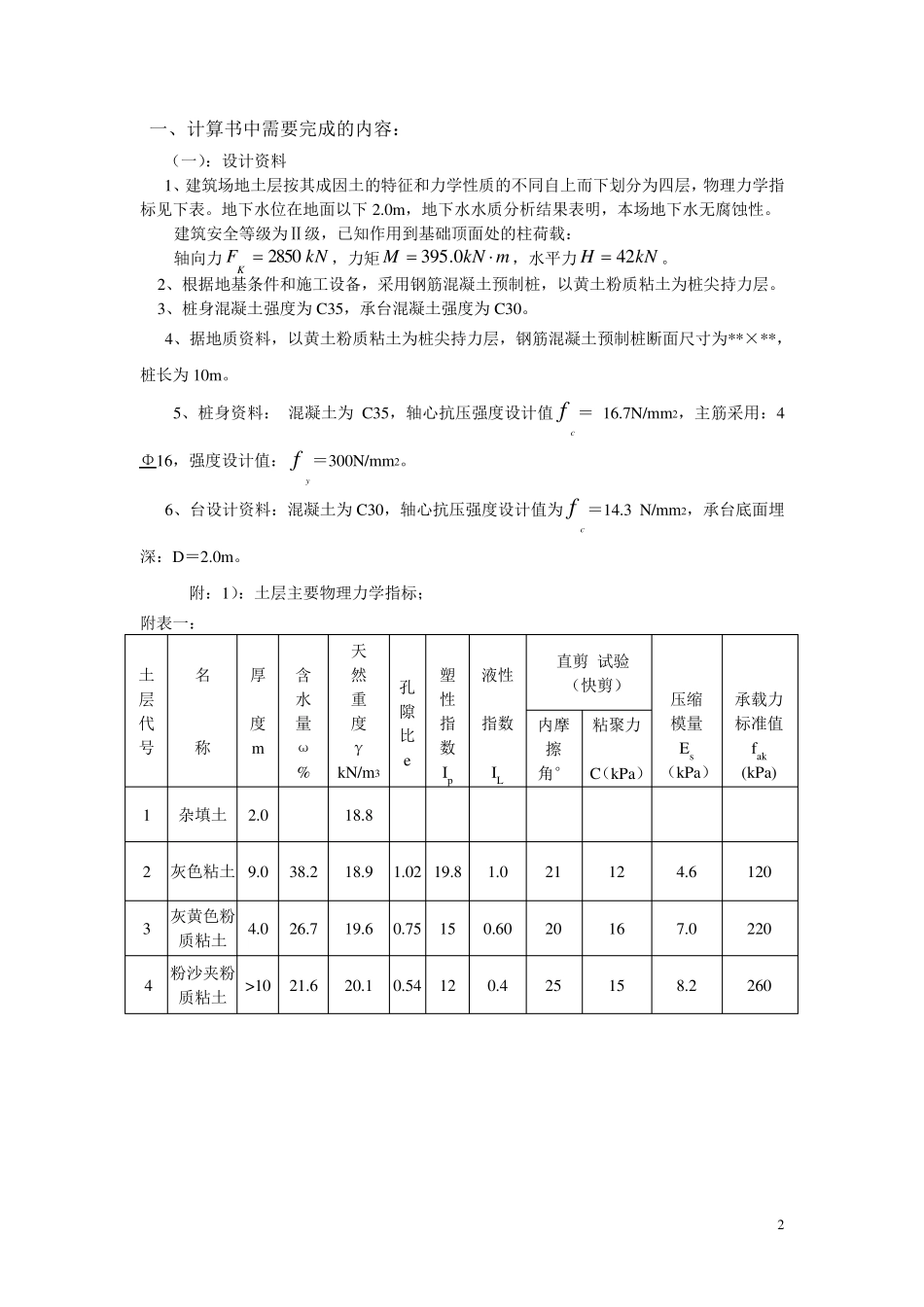

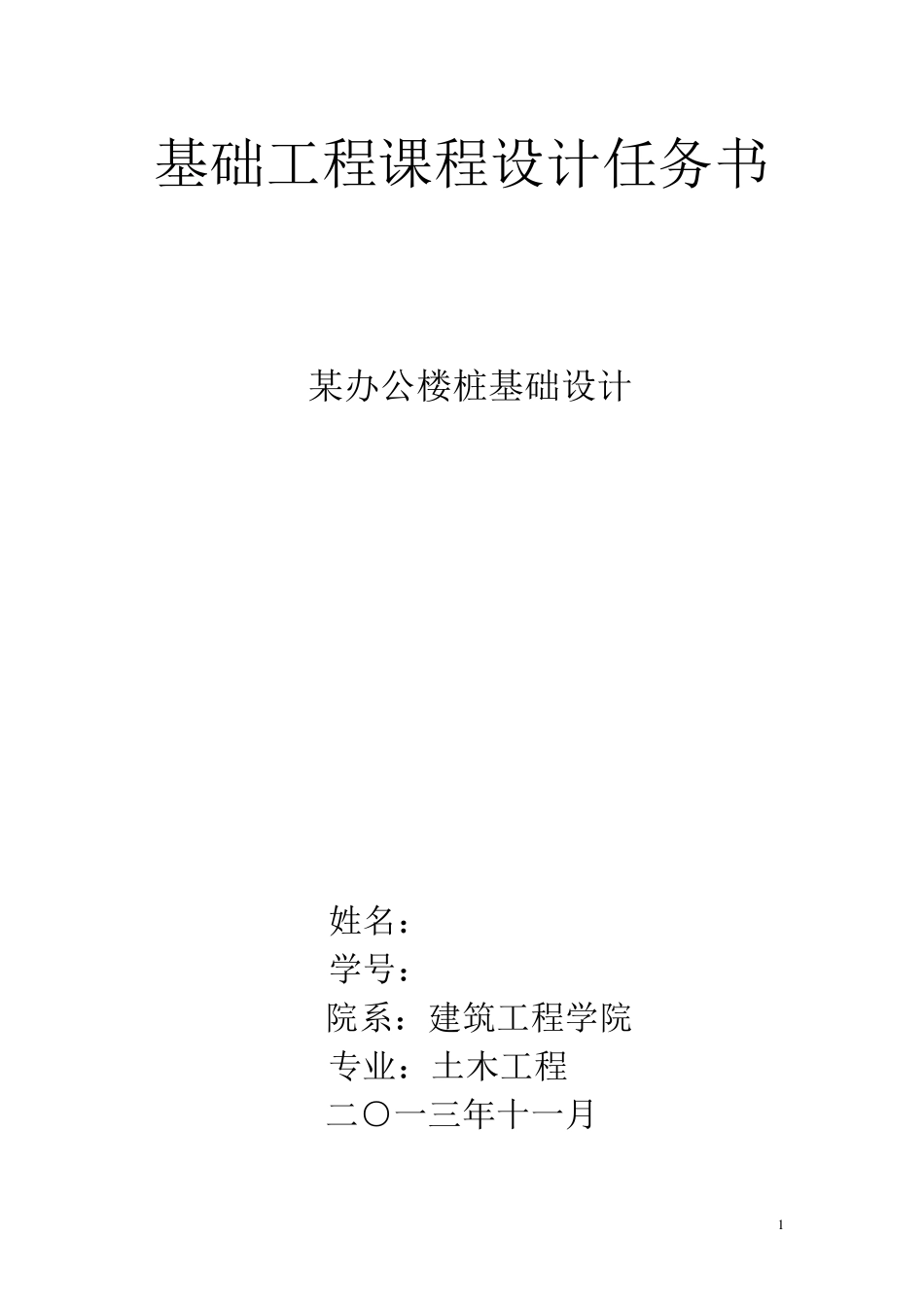

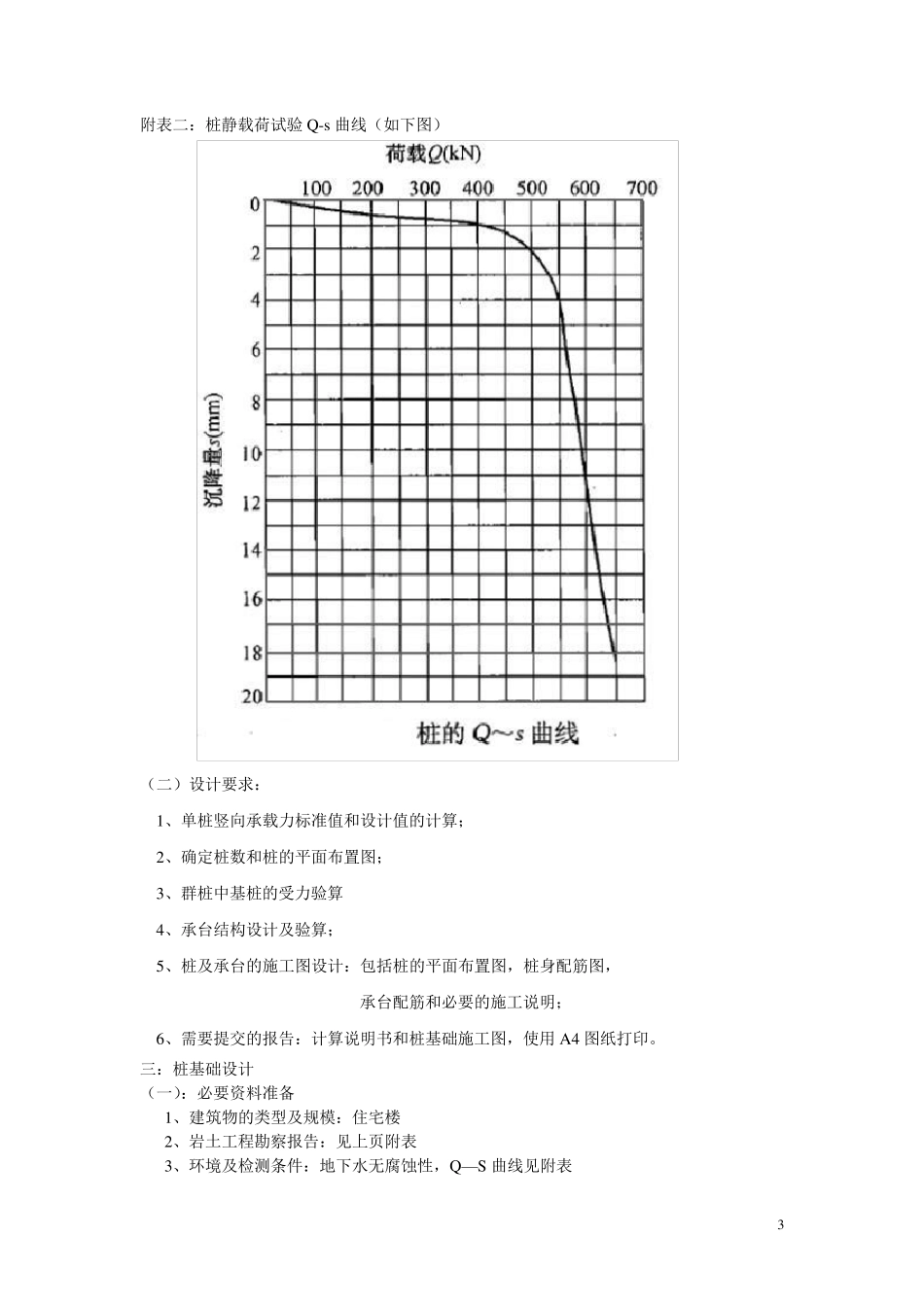

1 基础工程课程设计任务书 某办公楼桩基础设计 姓名：*** 学号：********** 院系：建筑工程学院 专业：土木工程 二○一三年十一月 2 一、计算书中需要完成的内容： （一）：设计资料 1、建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为四层，物理力学指标见下表。地下水位在地面以下 2.0m，地下水水质分析结果表明，本场地下水无腐蚀性。 建筑安全等级为Ⅱ级，已知作用到基础顶面处的柱荷载： 轴向力kNFK2850，力矩mkNM0.395，水平力kNH42。 2、根据地基条件和施工设备，采用钢筋混凝土预制桩，以黄土粉质粘土为桩尖持力层。 3、桩身混凝土强度为 C35，承台混凝土强度为 C30。 4、据地质资料，以黄土粉质粘土为桩尖持力层，钢筋混凝土预制桩断面尺寸为**×**，桩长为 10m。 5、桩身资料： 混凝土为 C35，轴心抗压强度设计值 fc＝ 16.7N/mm2，主筋采用：4Φ16，强度设计值： fy＝300N/mm2。 6、台设计资料：混凝土为 C30，轴心抗压强度设计值为 fc＝14.3 N/mm2，承台底面埋深：D＝2.0m。 附：1）：土层主要物理力学指标； 附表一： 土层代号 名 称 厚 度 m 含 水 量 ω % 天 然 重 度 γ kN/m3 孔 隙 比 e 塑性 指数 Ip 液性 指数 IL 直剪 试验 （快剪） 压缩 模量 Es（kPa） 承载力标准值 fak (kPa) 内摩擦角° 粘聚力 C（kPa） 1 杂填土 2.0 18.8 2 灰色粘土 9.0 38.2 18.9 1.02 19.8 1.0 21 12 4.6 120 3 灰黄色粉质粘土 4.0 26.7 19.6 0.75 15 0.60 20 16 7.0 220 4 粉沙夹粉质粘土 >10 21.6 20.1 0.54 12 0.4 25 15 8.2 260 3 附表二：桩静载荷试验Q-s曲线（如下图） （二）设计要求： 1、单桩竖向承载力标准值和设计值的计算； 2、确定桩数和桩的平面布置图； 3、群桩中基桩的受力验算 4、承台结构设计及验算； 5、桩及承台的施工图设计：包括桩的平面布置图，桩身配筋图， 承台配筋和必要的施工说明； 6、需要提交的报告：计算说明书和桩基础施工图，使用 A4 图纸打印。 三：桩基础设计 （一）：必要资料准备 1、建筑物的类型及规模：住宅楼 2、岩土工程勘察报告：见上页附表 3、环境及检测条件：地下水无腐蚀性，Q—S 曲线见附表 4 （二）：外部荷载及桩型确定 1、柱传来荷载：F= 2850kN、M = 395kN·m、H = 42kN 2、桩型确定：1）、由题意选桩为钢筋混凝土预制桩； 2...
