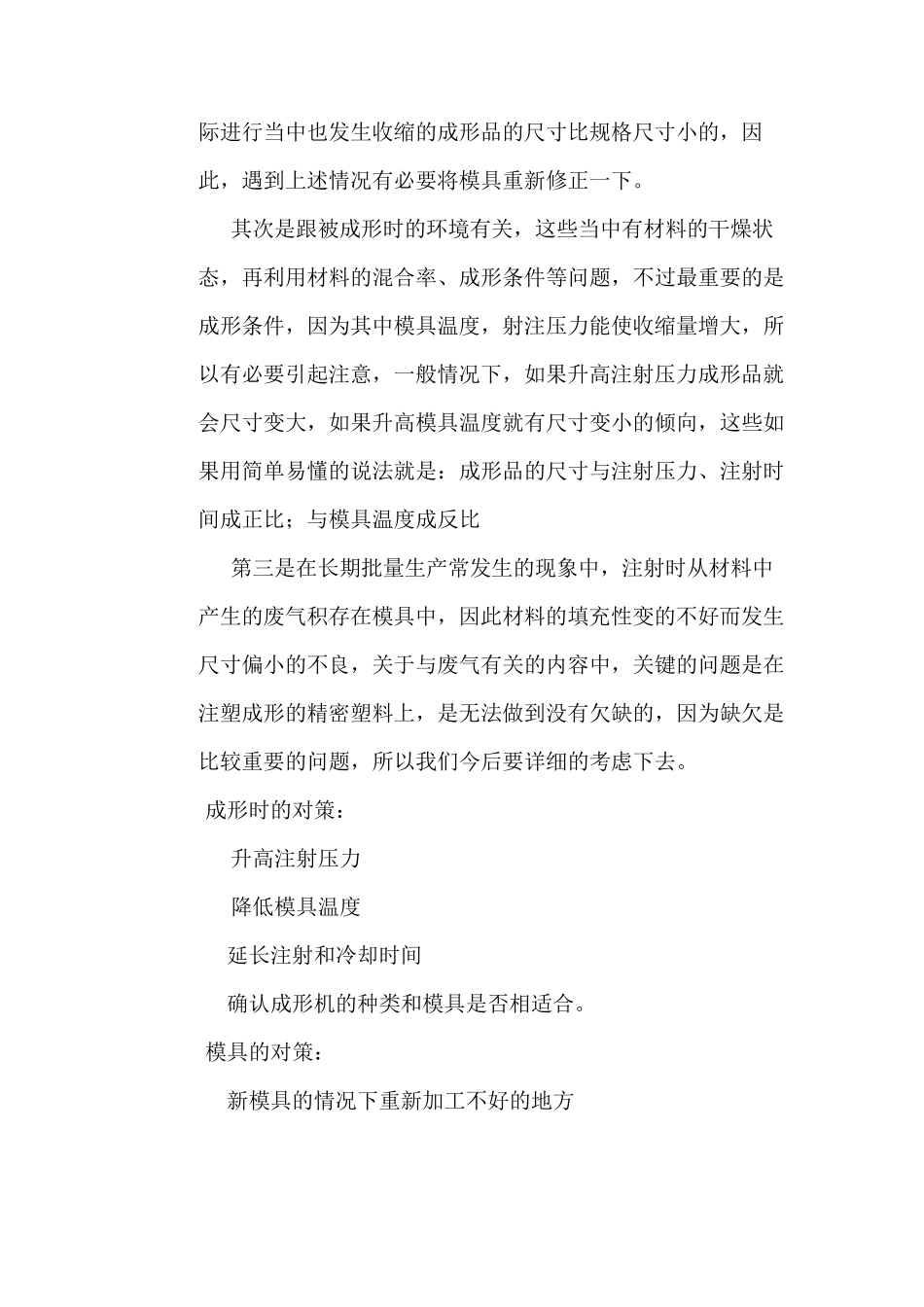

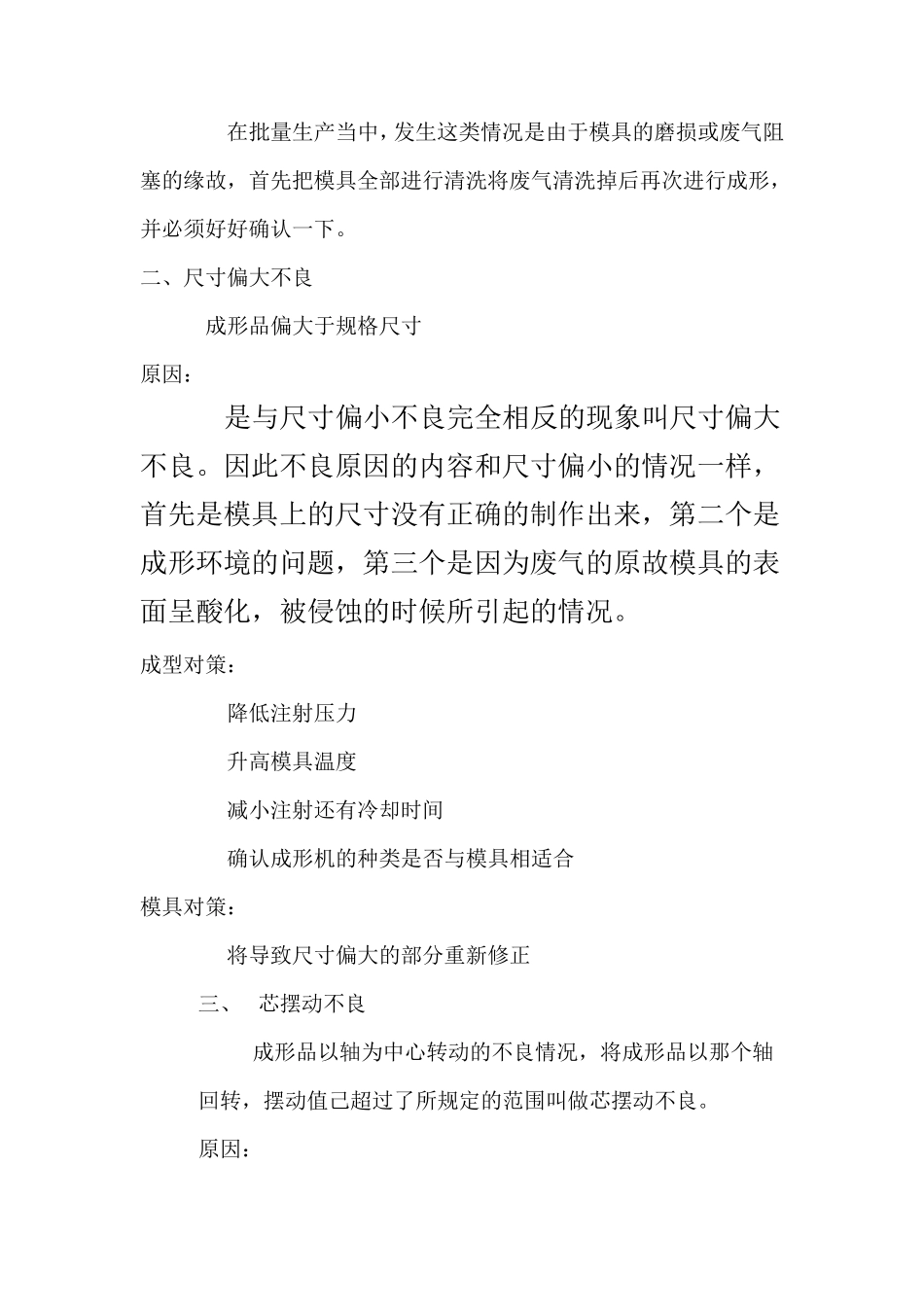

尺寸不良 尺寸不良是指超出本来的图纸上所表示的规格尺寸，有些不符而成形的成形品，如果把它们进行分类的话,对于规格尺寸来说有尺寸偏小和尺寸偏大的两种现象，这些再具体细分的话有以下的情况,下面让我们考虑这些现象发生的原因和应采取的对策： 1、 尺寸偏小的不良 2、 尺寸偏大的不良 3、 芯摆动不良 4、 平面摆动不良 5、 圆柱形的产品芯振动不良 6、 直角、水平不良 一、 尺寸偏小的不良 成形品偏小于规格尺寸 原因： 地球上的东西大多数物质都有热胀冷缩的特性，树脂也一样，所以成形品被成形后开始收缩，一直冷却到与常温相等的时候，可是存在的问题是如果最后的收缩量过大的话，成形品尺寸变得过小，结果就造成了尺寸偏小不良，其原因之一是因为确定最初模具尺寸的时候，考虑到各种各样树脂的基本收缩率并将其数值计算出来作为参考，不过即使考虑了收缩率在实 际进行当中也发生收缩的成形品的尺寸比规格尺寸小的，因此，遇到上述情况有必要将模具重新修正一下。 其次是跟被成形时的环境有关，这些当中有材料的干燥状态，再利用材料的混合率、成形条件等问题，不过最重要的是成形条件，因为其中模具温度，射注压力能使收缩量增大，所以有必要引起注意，一般情况下，如果升高注射压力成形品就会尺寸变大，如果升高模具温度就有尺寸变小的倾向，这些如果用简单易懂的说法就是：成形品的尺寸与注射压力、注射时间成正比；与模具温度成反比 第三是在长期批量生产常发生的现象中，注射时从材料中产生的废气积存在模具中，因此材料的填充性变的不好而发生尺寸偏小的不良，关于与废气有关的内容中，关键的问题是在注塑成形的精密塑料上，是无法做到没有欠缺的，因为缺欠是比较重要的问题，所以我们今后要详细的考虑下去。 成形时的对策： 升高注射压力 降低模具温度 延 长注射和 冷 却 时间 确 认 成形机 的种 类 和 模具是否 相 适 合。 模具的对策： 新模具的情况下重新加 工 不好的地 方 在批量生产当中，发生这类情况是由于模具的磨损或废气阻塞的缘故，首先把模具全部进行清洗将废气清洗掉后再次进行成形，并必须好好确认一下。 二、尺寸偏大不良 成形品偏大于规格尺寸 原因： 是与尺寸偏小不良完全相反的现象叫尺寸偏大不良。因此不良原因的内容和尺寸偏小的情况一样，首先是模具上的尺寸没有正确的制作出来，第二个是成形环境的问题，第三个是因为废气的原故模具的表面呈酸化，被侵蚀的...
