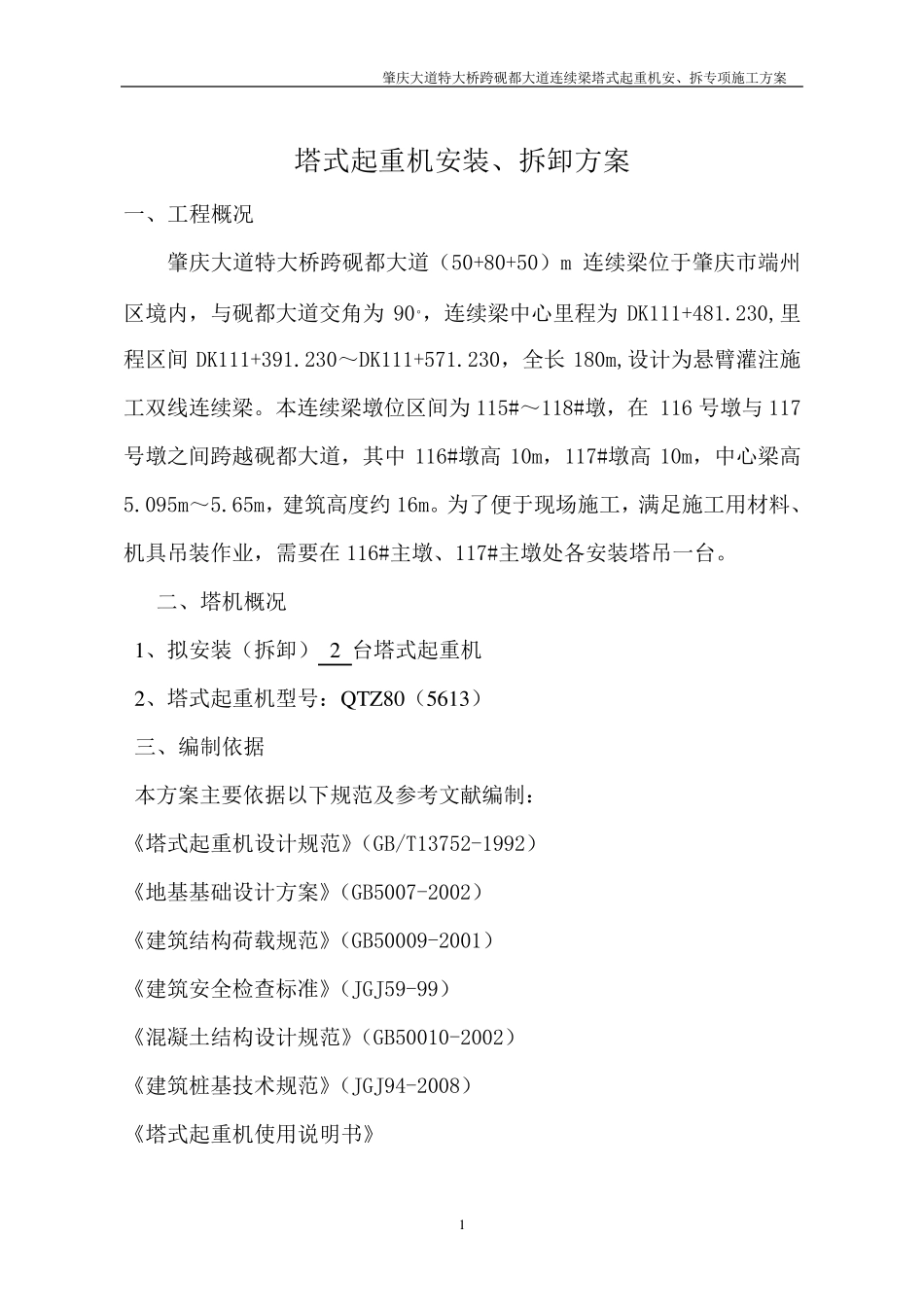

肇庆大道特大桥跨砚都大道连续梁塔式起重机安、拆专项施工方案 1 塔式起重机安装、拆卸方案 一、工程概况 肇庆大道特大桥跨砚都大道（50+80+50）m 连续梁位于肇庆市端州区境内，与砚都大道交角为 90。，连续梁中心里程为 DK111+481.230,里程区间 DK111+391.230～DK111+571.230，全长 180m,设计为悬臂灌注施工双线连续梁。本连续梁墩位区间为 115#～118#墩，在 116 号墩与 117号墩之间跨越砚都大道，其中 116#墩高 10m，117#墩高 10m，中心梁高5.095m～5.65m，建筑高度约 16m。为了便于现场施工，满足施工用材料、机具吊装作业，需要在 116#主墩、117#主墩处各安装塔吊一台。 二、塔机概况 1、拟安装（拆卸） 2 台塔式起重机 2、塔式起重机型号：QTZ80（5613） 三、编制依据 本方案主要依据以下规范及参考文献编制： 《塔式起重机设计规范》（GB/T13752-1992） 《地基基础设计方案》（GB5007-2002） 《建筑结构荷载规范》（GB50009-2001） 《建筑安全检查标准》（JGJ59-99） 《混凝土结构设计规范》（GB50010-2002） 《建筑桩基技术规范》（JGJ94-2008） 《塔式起重机使用说明书》 肇庆大道特大桥跨砚都大道连续梁塔式起重机安、拆专项施工方案 2 整机性能参数表 整机工作级别 A4 机构工作级别 起升机构 M5 回转机构 M4 变幅机构 M4 最大起重力矩（KN·m) 800 额定起重力矩（KN·m) 800 工作幅度（m) 最大 60 最少 2.5 最大起升高度（m) 支腿固定式 螺栓固定式 底架固定式 附着式 40.5 40.5 40.8 200 最大起重量（t) 6 起升机构 型号 QE680D 倍率 α＝2 α＝4 起重量/速度 t/（m/min) 1.5/80 3/40 3/40 6/20 功率（KW） 24/24 变幅机构 速度（m/min) 50/25 功率（KW） 3.3/2.2 回转机构 速度（m/min) 0～0.8 功率（KW） 2×4.0 顶升机构 速度（m/min) 0.71 功率（KW） 7.5 工作压力（MPa) 25 平衡重 最大工作幅度（m) 60 54 48 42 36 平衡重（t) 16.2 15.7 13.8 11.4 9.6 总功率（KW） 35.3（不含顶升） 塔顶设计风速 顶升 14m/s 工作状态 20m/s 非工作状态 42m/s 工作温度（℃） -20～＋40 非工作状况的温度（℃） -20～＋40 工作噪音（dB） 80 四、基础施工 1、根据现场情况，QTZ80（5613）塔吊安装采用预埋螺栓固定式，基础尺寸采用 5000m m ×5000mm×1400mm，依据说明书对基础的计算结果（见附页），基础设...
