墙体砌筑施工技术交底VIP免费

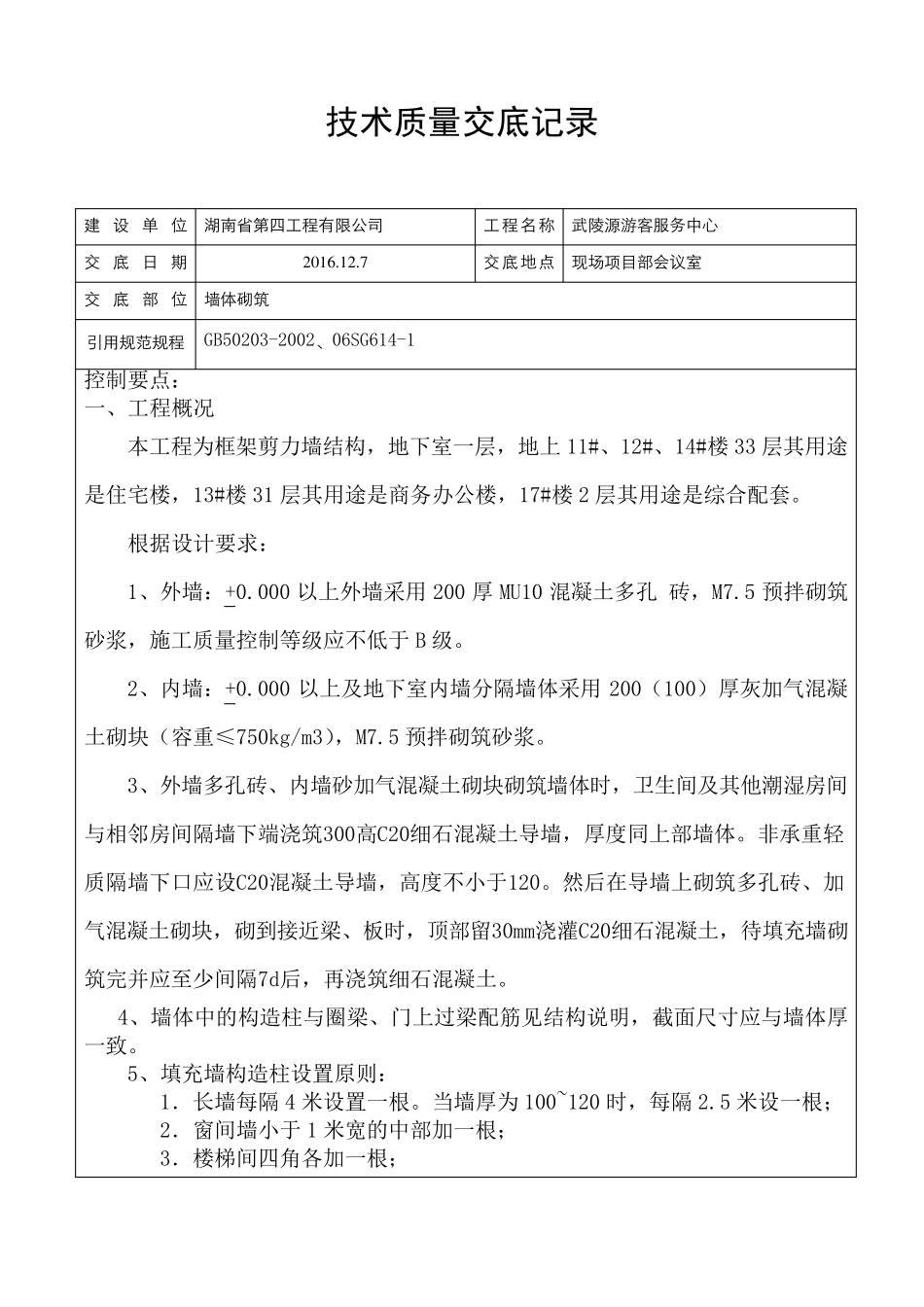

技术质量交底记录 建设单位 湖 南 省 第 四 工 程 有 限 公 司 工程名称 武 陵 源 游 客 服 务 中 心 交底日期 2 0 1 6 .1 2 .7 交底地点 现 场 项 目 部 会 议 室 交底部位 墙 体 砌 筑 引 用 规 范 规 程 GB50203-2002、 06SG614-1 控制要点： 一、工程概况 本工程为框架剪力墙结构，地下室一层，地上11#、12#、14#楼33 层其用途是住宅楼，13#楼31 层其用途是商务办公楼，17#楼2 层其用途是综合配套。 根据设计要求： 1、外墙：+0.000 以上外墙采用200 厚MU10 混凝土多孔 砖，M7.5 预拌砌筑砂浆，施工质量控制等级应不低于B 级。 2、内墙：+0.000 以上及地下室内墙分隔墙体采用200（100）厚灰加气混凝土砌块（容重≤750kg/m3），M7.5 预拌砌筑砂浆。 3、外墙多孔砖、内墙砂加气混凝土砌块砌筑墙体时，卫生间及其他潮湿房间与相邻房间隔墙下端浇筑300高C20细石混凝土导墙，厚度同上部墙体。非承重轻质隔墙下口应设C20混凝土导墙，高度不小于120。然后在导墙上砌筑多孔砖、加气混凝土砌块，砌到接近梁、板时，顶部留30mm浇灌C20细石混凝土，待填充墙砌筑完并应至少间隔7d后，再浇筑细石混凝土。 4、墙体中的构造柱与圈梁、门上过梁配筋见结构说明，截面尺寸应与墙体厚一致。 5、填充墙构造柱设置原则： 1．长墙每隔4 米设置一根。当墙厚为100~120 时，每隔2.5 米设一根； 2．窗间墙小于1 米宽的中部加一根； 3．楼梯间四角各 加一根； 4． 悬 挑 梁 上 填 充 墙 或 长 墙 尽 端 设 一 根 ； 5． 外 墙 转 角 处 ， 外 墙 与 内 墙 交 接 处 ， 内 墙 交 接 及 转 角 处 ； 6.当 墙 体 交 接 处 为 两 种 不 同 类 型 的 墙 体 材 料 时 ， 此 处 需 增 设 构 造 柱 ； 7.女 儿 墙 及 通 长 窗 台 每 隔 2 米 设 一 根 ； 8.门 洞 2 边 各 设 置 一 根 。 其 它 未 尽 事 宜 详 见 结 构 说 明 。 二 、 作 业 条 件 （ 1） 砌 体 工 程 的 水 准 点 必 须 从 标 准 水 准 点 处 测 引 ， 并 弹 好 +50cm线 。 （ 2） 弹 好 轴 线 、 墙 身 线 ， 根 据 进 场 砖 的 实 际 规 格 尺 寸 ， 弹 出 门 窗 洞 口 位 置 线 ，经 质 量 部 门 验 线 符 合 设 计 要 ...
