声光控延时电路的设计VIP免费

声光控延时电路的设计_第1页
1/12
声光控延时电路的设计_第2页
2/12
声光控延时电路的设计_第3页
3/12

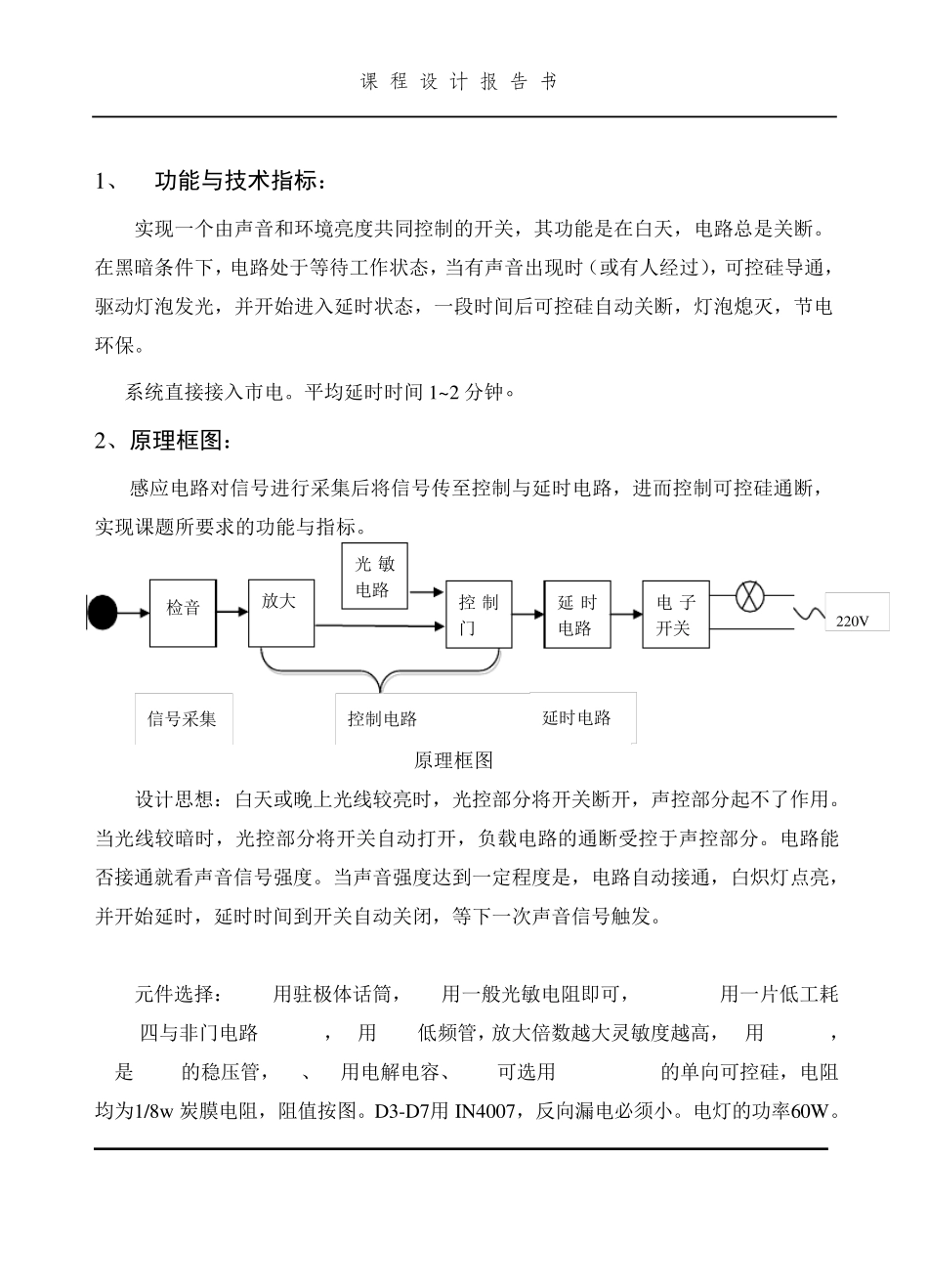

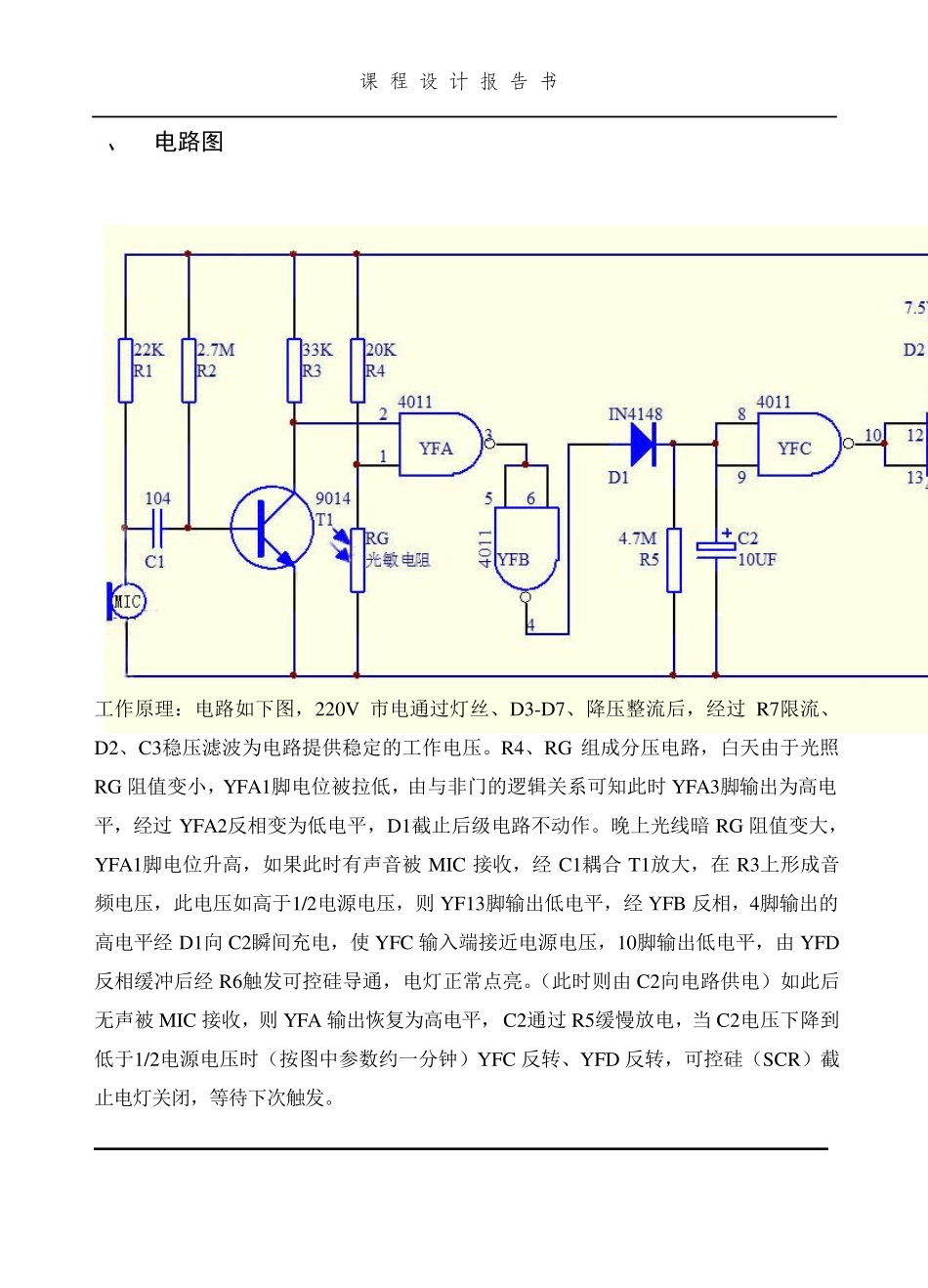

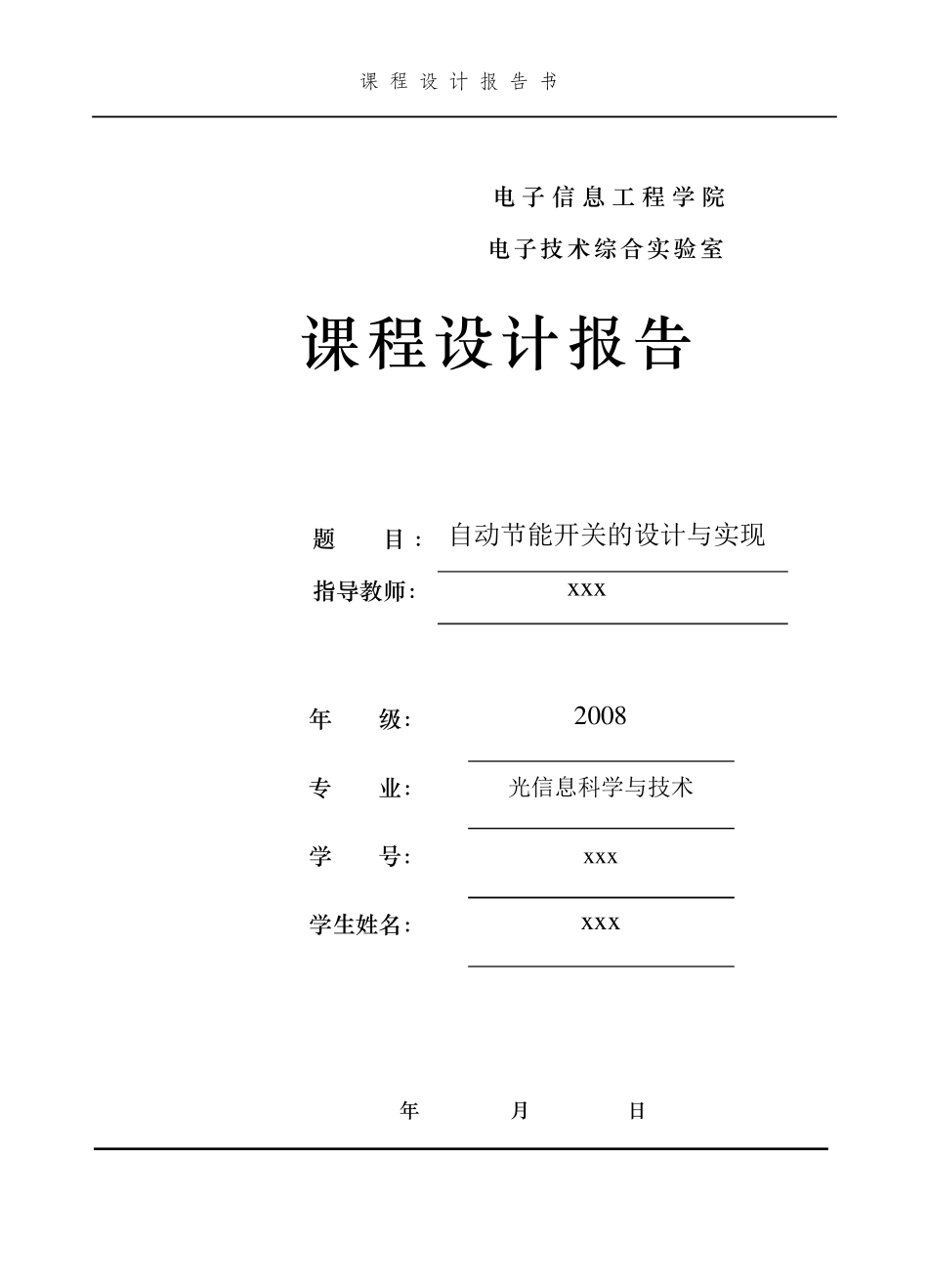

课 程 设 计 报 告 书 电 子 信 息 工 程 学 院 电子技术综合实验室 课程设计报告 题 目 : 自动节能开关的设计与实现 指导教师: x x x 年 级: 2 0 0 8 专 业: 光信息科学与技术 学 号: x x x 学生姓名: x x x 2010 年 11 月 1日 课 程 设 计 报 告 书 1、 功能与技术指标: 实现一个由声音和环境亮度共同控制的开关,其功能是在白天,电路总是关断。在黑暗条件下,电路处于等待工作状态,当有声音出现时(或有人经过),可控硅导通,驱动灯泡发光,并开始进入延时状态,一段时间后可控硅自动关断,灯泡熄灭,节电环保。 系统直接接入市电。平均延时时间 1~2 分钟。 2、原理框图: 感应电路对信号进行采集后将信号传至控制与延时电路,进而控制可控硅通断,实现课题所要求的功能与指标。 原理框图 设计思想:白天或晚上光线较亮时,光控部分将开关断开,声控部分起不了作用。当光线较暗时,光控部分将开关自动打开,负载电路的通断受控于声控部分。电路能否接通就看声音信号强度。当声音强度达到一定程度是,电路自动接通,白炽灯点亮,并开始延时,延时时间到开关自动关闭,等下一次声音信号触发。 元件选择:MIC用驻极体话筒,RG用一般光敏电阻即可,YFA-YFD用一片低工耗COMS四与非门电路 TC4011,T1用9014低频管,放大倍数越大灵敏度越高,D1用 IN4148,D2是7.5v的稳压管,C2、C3用电解电容、SCR可选用 MCR100-6A的单向可控硅,电阻均为1/8w 炭膜电阻,阻值按图。D3-D7用 IN4007,反向漏电必须小。电灯的功率60W。 检音 放大 光 敏电路 控 制门 延 时电路 电 子开关 220V 控制电路 信号采集 延时电路 课 程 设 计 报 告 书 3、 电路图 工作原理:电路如下图,220V 市电通过灯丝、D3-D7、降压整流后,经过R7限流、D2、C3稳压滤波为电路提供稳定的工作电压。R4、RG 组成分压电路,白天由于光照RG 阻值变小,YFA1脚电位被拉低,由与非门的逻辑关系可知此时 YFA3脚输出为高电平,经过YFA2反相变为低电平,D1截止后级电路不动作。晚上光线暗 RG 阻值变大,YFA1脚电位升高,如果此时有声音被 MIC 接收,经 C1耦合 T1放大,在 R3上形成音频电压,此电压如高于1/2电源电压,则 YF13脚输出低电平,经 YFB 反相,4脚输出的高电平经 D1向 C2瞬间充电,使 YFC 输入端接近电源电压,10脚输出低电平,由 YFD反相缓冲后经 R6触发可控...
