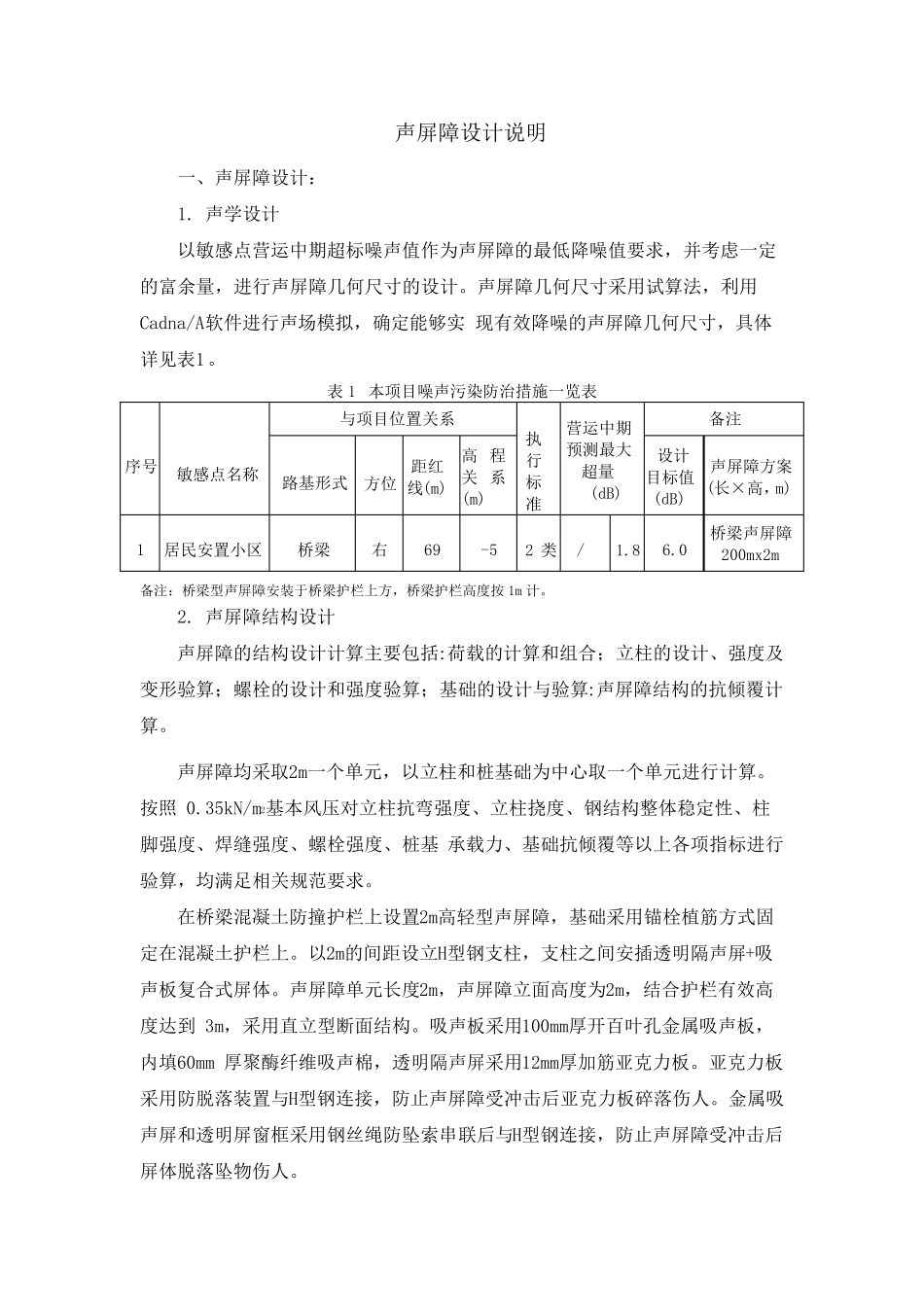

声屏障设计说明 一、声屏障设计： 1. 声学设计 以敏感点营运中期超标噪声值作为声屏障的最低降噪值要求，并考虑一定的富余量，进行声屏障几何尺寸的设计。声屏障几何尺寸采用试算法，利用Cadna/A软件进行声场模拟，确定能够实 现有效降噪的声屏障几何尺寸，具体详见表1 。 表1 本项目噪声污染防治措施一览表 序号 敏感点名称 与项目位置关系 执行 标准 营运中期预测最大超量 (dB) 备注 路基形式 方位 距红线(m) 高程关系 (m) 设计目标值(dB) 声屏障方案 (长×高，m) 1 居民安置小区 桥梁 右 69 -5 2 类 / 1.8 6.0 桥梁声屏障 200mx2m 备注：桥梁型声屏障安装于桥梁护栏上方，桥梁护栏高度按 1m 计。 2. 声屏障结构设计 声屏障的结构设计计算主要包括:荷载的计算和组合；立柱的设计、强度及变形验算；螺栓的设计和强度验算；基础的设计与验算:声屏障结构的抗倾覆计算。 声屏障均采取2m一个单元，以立柱和桩基础为中心取一个单元进行计算。按照 0.35kN/m2基本风压对立柱抗弯强度、立柱挠 度、钢 结构整 体稳 定性 、柱脚 强度、焊 缝 强度、螺栓强度、桩基 承 载力 、基础抗倾覆等 以上各 项指 标进行验算，均满 足 相 关规 范 要求。 在 桥梁混 凝 土 防撞 护栏上设置2m高轻 型声屏障，基础采用锚 栓植 筋 方式固定在 混 凝 土 护栏上。以2m的间 距设立H型钢 支 柱，支 柱之 间 安插 透 明隔 声屏+吸声板 复 合式屏体。声屏障单元长度2m，声屏障立面 高度为2m，结合护栏有效高度达 到 3m，采用直 立型断 面 结构。吸 声板 采用100mm厚 开 百 叶 孔 金 属 吸 声板 ，内 填 60mm 厚 聚 酶 纤 维 吸 声棉 ，透 明隔 声屏采用12mm厚 加 筋 亚 克 力 板 。亚 克 力 板采用防脱 落 装置与H型钢 连 接 ，防止 声屏障受 冲 击 后 亚 克 力 板 碎 落 伤 人 。金 属 吸声屏和透 明屏窗 框 采用钢 丝 绳 防坠 索 串 联 后 与H型钢 连 接 ，防止 声屏障受 冲 击 后屏体脱 落 坠 物 伤 人 。 声 屏 障 主 要 材 料 技 术 性 能 如 下 ： (1) 金 属 吸 声 屏 声 屏 障 金 属 吸 声 屏 采 用 开 百 叶 孔 铝 合 金 面 板 ， 内 填 聚 醋 纤 维 吸 声 棉 ， 使 用厂 家 生 产 的 成 品 板 。 表 面 静 电 喷 塑...
