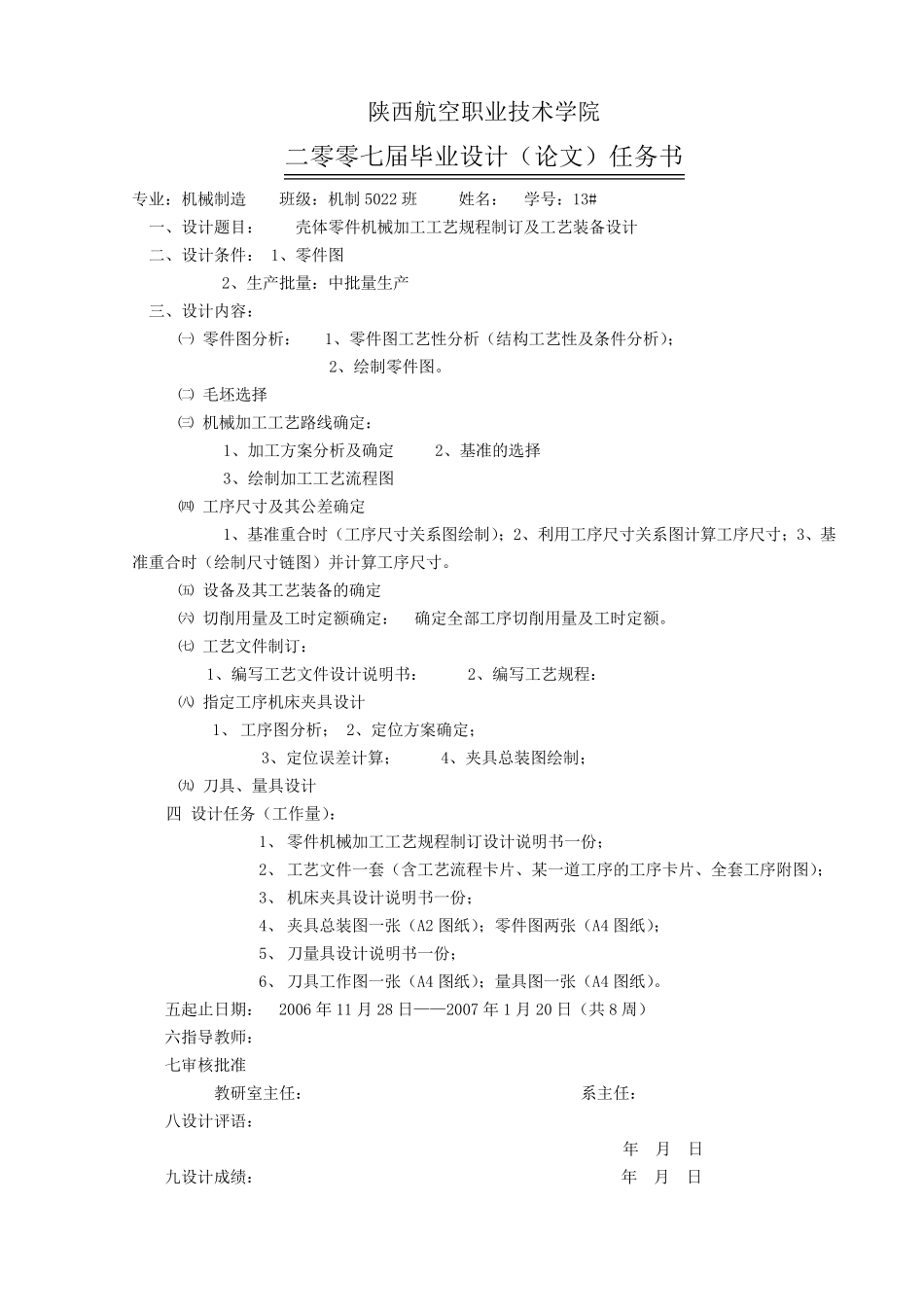

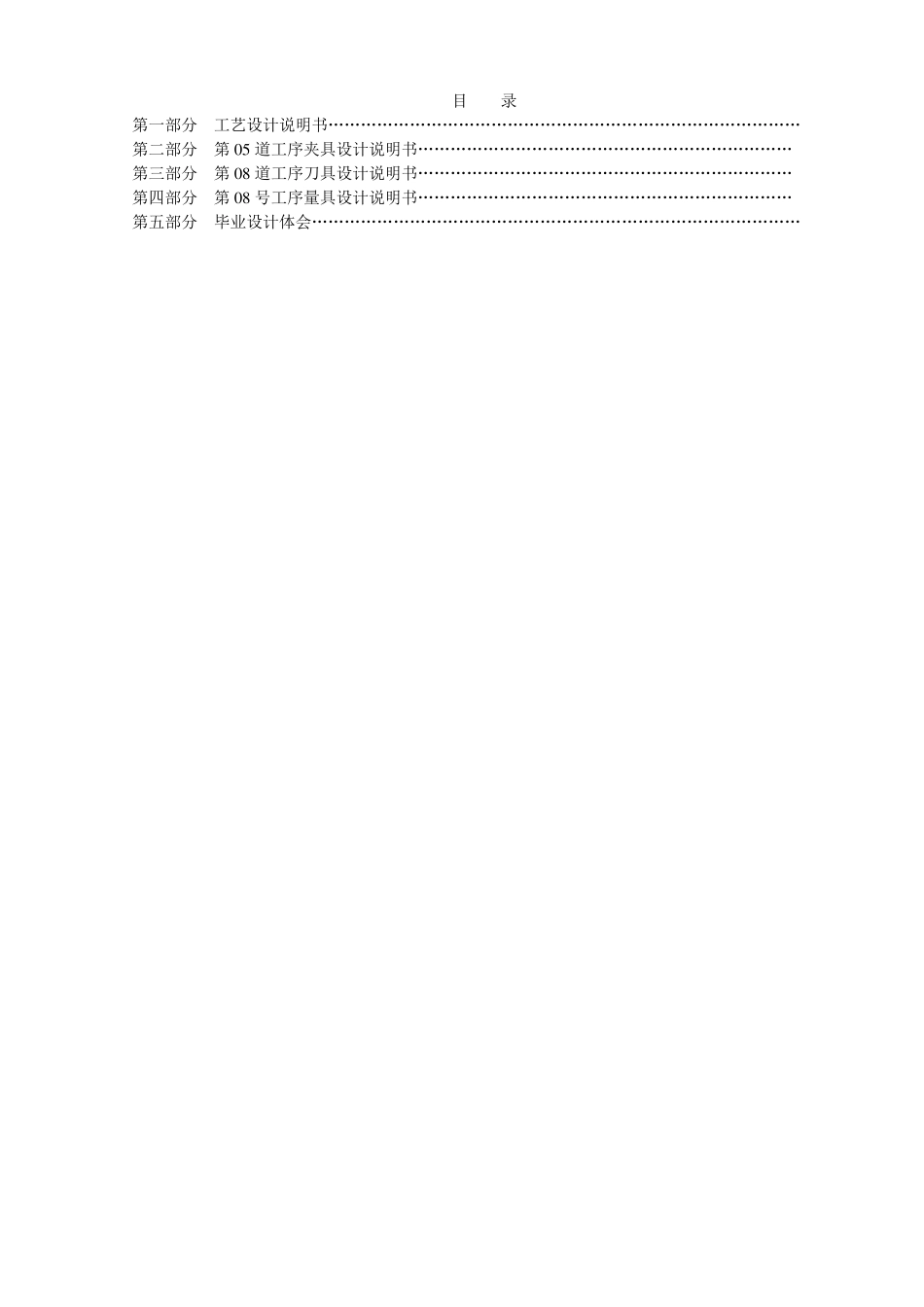

壳体零件机械加工工艺规程制订及工艺装备设计 目 录 第一部分 工艺设计说明书…………………………………………………………………………… 第二部分 第0 5 道工序夹具设计说明书…………………………………………………………… 第三部分 第0 8 道工序刀具设计说明书…………………………………………………………… 第四部分 第0 8 号工序量具设计说明书…………………………………………………………… 第五部分 毕业设计体会……………………………………………………………………………… 陕 西 航 空 职 业 技 术 学 院 二 零 零 七 届 毕 业 设 计 （ 论 文 ） 任 务 书 专 业 ： 机 械 制 造 班 级 ： 机 制 5022 班 姓 名 ： 学 号 ： 13# 一 、 设 计 题 目 ： 壳 体 零 件 机 械 加 工 工 艺 规 程 制 订 及 工 艺 装 备 设 计 二 、 设 计 条 件 ： 1、 零 件 图 2、 生 产 批 量 ： 中 批 量 生 产 三 、 设 计 内 容 ： ㈠ 零 件 图 分 析 ： 1、 零 件 图 工 艺 性 分 析 （ 结 构 工 艺 性 及 条 件 分 析 ）； 2、 绘 制 零 件 图 。 ㈡ 毛 坯 选 择 ㈢ 机 械 加 工 工 艺 路 线 确 定 ： 1、 加 工 方 案 分 析 及 确 定 2、 基 准 的 选 择 3、 绘 制 加 工 工 艺 流 程 图 ㈣ 工 序 尺 寸 及 其 公 差 确 定 1、 基 准 重 合 时 （ 工 序 尺 寸 关 系 图 绘 制 ）； 2、 利 用 工 序 尺 寸 关 系 图 计 算 工 序 尺 寸 ； 3、 基准 重 合 时 （ 绘 制 尺 寸 链 图 ） 并 计 算 工 序 尺 寸 。 ㈤ 设 备 及 其 工 艺 装 备 的 确 定 ㈥ 切 削 用 量 及 工 时 定 额 确 定 ： 确 定 全 部 工 序 切 削 用 量 及 工 时 定 额 。 ㈦ 工 艺 文 件 制 订 ： 1、 编 写 工 艺 文 件 设 计 说 明 书 ： 2、 编 写 工 艺 规 程 ： ㈧ 指 定 工 序 机 床 夹 具 设 计 1、 工 序 图 分 析 ； 2、 定 位 方 案 确 定 ； 3、 定 位 误 差 计 算 ； 4、 夹 具 总 装 图 绘 制 ； ㈨ 刀 具 、 量 具 设 计 四 设 计 任 务...
