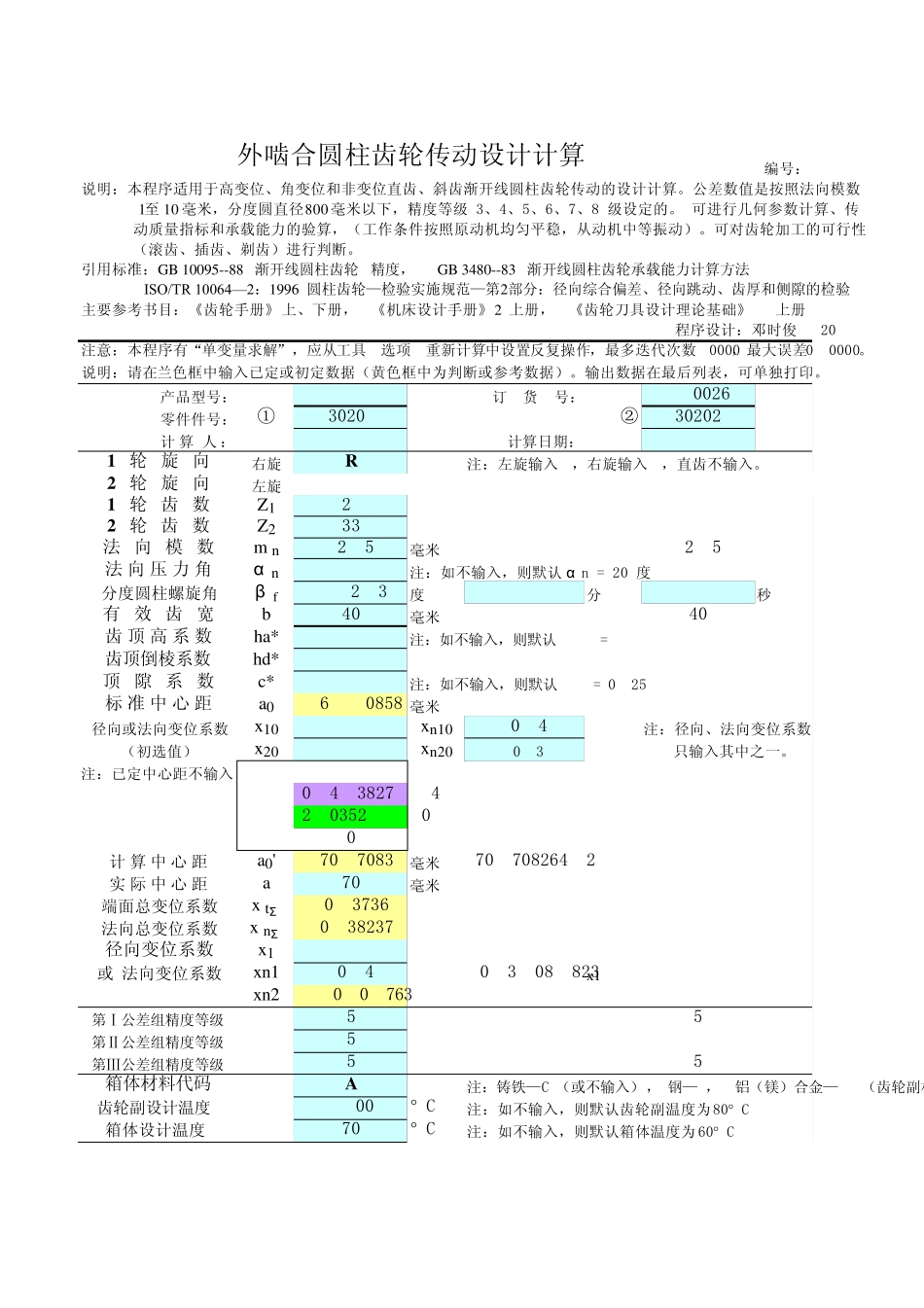

外啮合圆柱齿轮传动设计计算编号：说明：本程序适用于高变位、角变位和非变位直齿、斜齿渐开线圆柱齿轮传动的设计计算。公差数值是按照法向模数 1 至 10 毫米，分度圆直径 800 毫米以下，精度等级 3、4、5、6、7、8 级设定的。 可进行几何参数计算、传 动质量指标和承载能力的验算，（工作条件按照原动机均匀平稳，从动机中等振动）。可对齿轮加工的可行性 （滚齿、插齿、剃齿）进行判断。引用标准：GB 10095--88 渐开线圆柱齿轮 精度， GB 3480--83 渐开线圆柱齿轮承载能力计算方法 ISO/TR 10064— 2：1996 圆柱齿轮—检验实施规范—第2部分：径向综合偏差、径向跳动、齿厚和侧隙的检验主要参考书目：《齿轮手册》 上、下册， 《机床设计手册》 2 上册， 《齿轮刀具设计理论基础》 上册 程序设计：邓时俊 20注意：本程序有“单变量求解”，应从工具--选项--重新计算中设置反复操作，最多迭代次数10000，最大误差0.00001。说明：请在 兰 色 框 中输 入 已 定或 初 定数据 （黄 色 框 中为 判断或 参考数据 ）。输 出 数据 在 最后 列 表 ，可单独 打 印 。产 品 型 号：订 货 号：10026零 件件号：①30201②30202计 算 人 ：计算日 期 ：1 轮 旋 向右 旋R注：左 旋 输 入 L，右 旋 输 入 R，直齿不 输 入 。2 轮 旋 向左 旋L1 轮 齿 数Z1212 轮 齿 数Z233法 向 模 数m n2.5毫米2.5法 向 压 力 角α n注：如 不 输 入 ，则 默 认 α n = 20 度分度圆柱螺 旋 角β f12.3度分秒有 效 齿 宽b40毫米40齿 顶 高 系 数ha*注：如 不 输 入 ，则 默 认 ha* = 1齿顶 倒 棱 系 数hd*顶 隙 系 数c*注：如 不 输 入 ，则 默 认 c* = 0.25标 准 中 心 距a069.0858 毫米径向或 法向变位系 数x10xn100.4注：径向、法向变位系 数（初 选值） x20xn200.3 只 输 入 其 中之 一 。注：已 定中心 距 不 输 入0.4138271142.03529E-090计 算 中 心 距a0'70.7083毫米70.70826412实 际 中 心 距a70毫米端 面 总 变位系 数x tΣ0.3736法向总 变位系 数x nΣ0.38237径向变位系 数x1或 法向变位系 数xn10.40.39081823x1xn2-0.01763第Ⅰ 公差组 精度等级55第Ⅱ 公差组 精度等级5第Ⅲ 公差组 精度等级55箱 体 材 料 代码A注：铸 铁 —C （或 不 输 入 ）， 钢...
