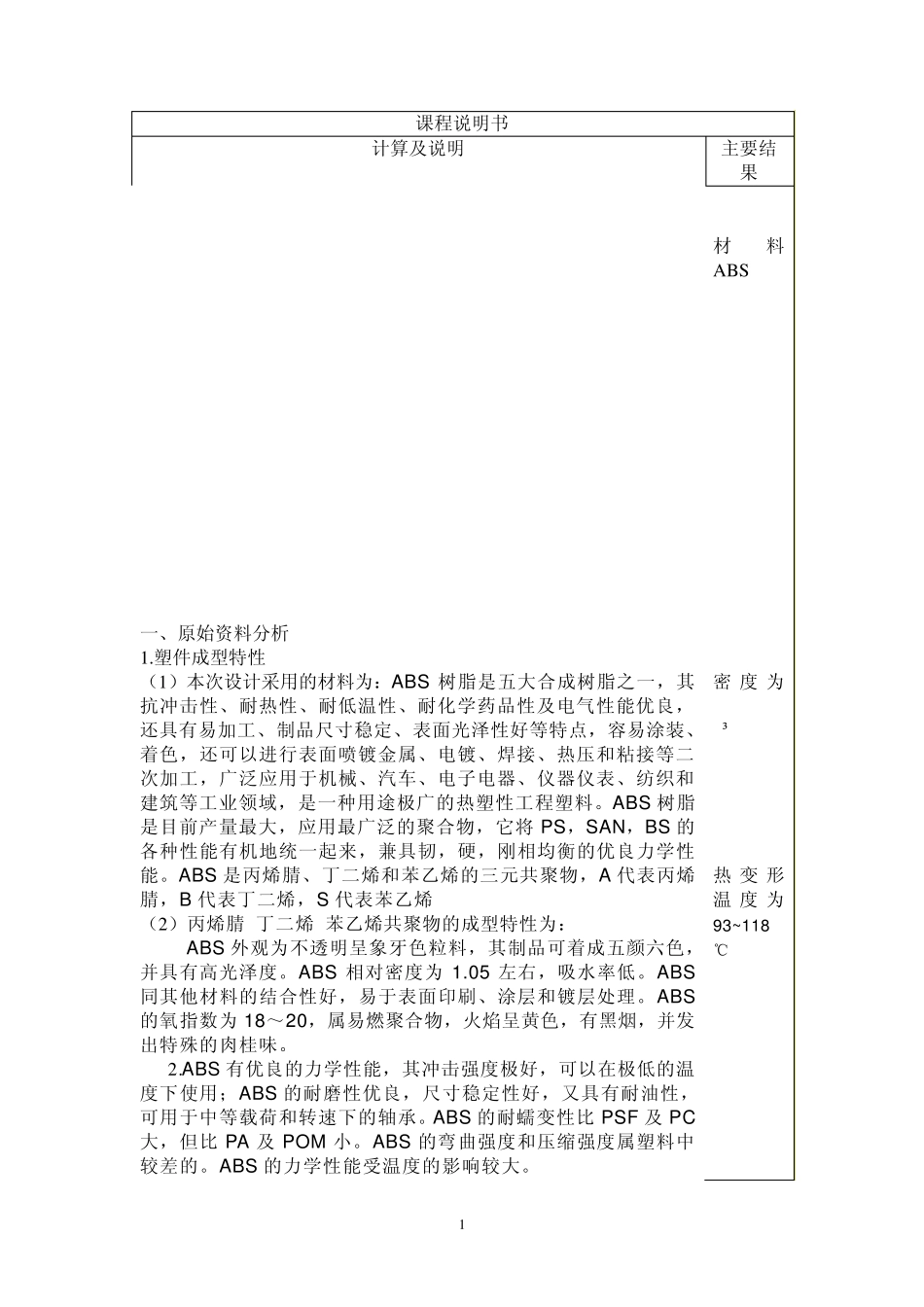

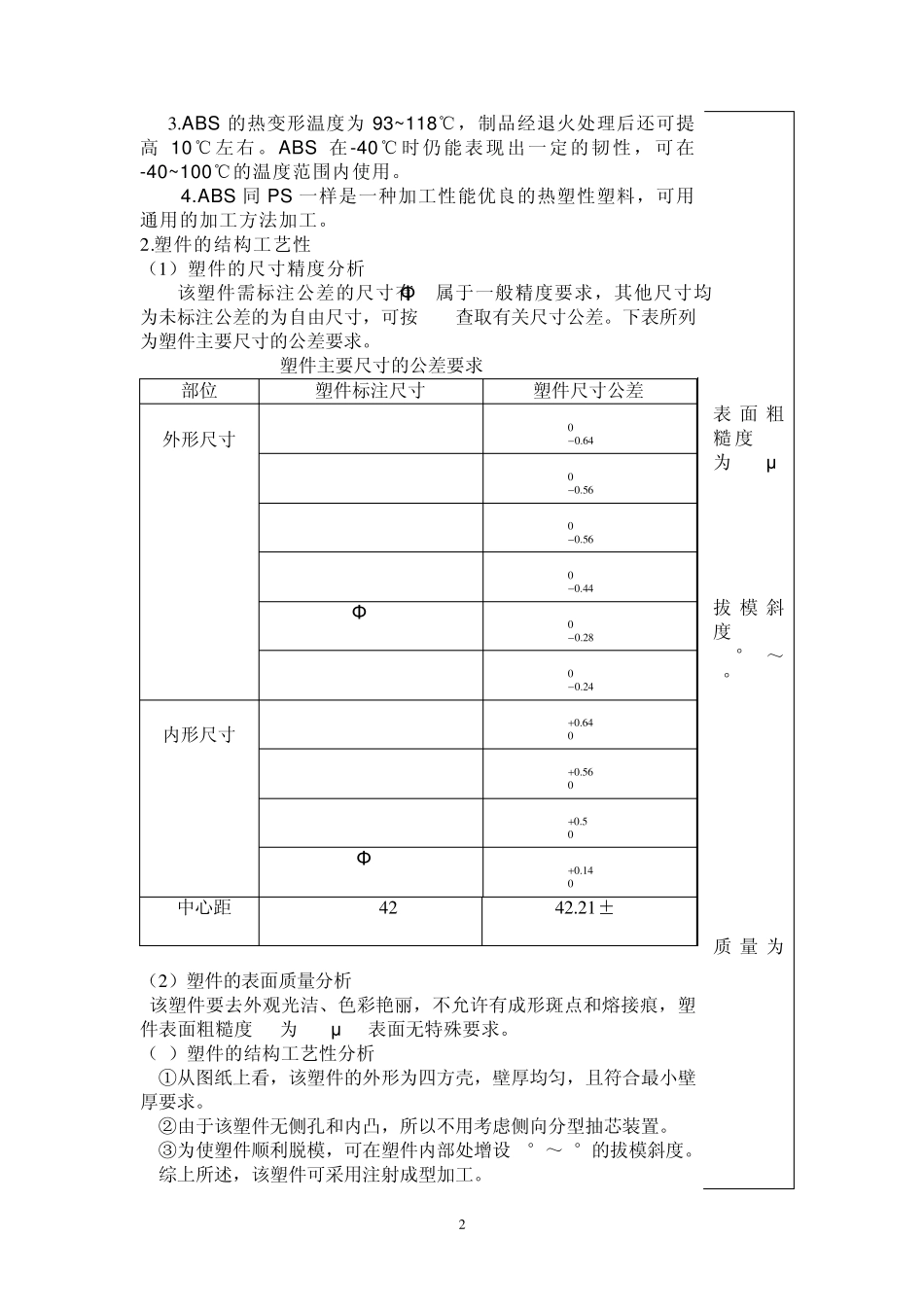

1 课程说明书 计算及说明 主要结果 一、原始资料分析 1.塑件成型特性 （1）本次设计采用的材料为：ABS 树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容易涂装、着色，还可以进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。ABS 树脂是目前产量最大，应用最广泛的聚合物，它将PS，SAN，BS 的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。ABS 是丙烯腈、丁二烯和苯乙烯的三元共聚物，A 代表丙烯腈，B 代表丁二烯，S 代表苯乙烯 （2）丙烯腈-丁二烯-苯乙烯共聚物的成型特性为： 1.ABS 外观为不透明呈象牙色粒料，其制品可着成五颜六色，并具有高光泽度。ABS 相对密度为 1.05 左右，吸水率低。ABS同其他材料的结合性好，易于表面印刷、涂层和镀层处理。ABS的氧指数为 18～20，属易燃聚合物，火焰呈黄色，有黑烟，并发出特殊的肉桂味。 2.ABS 有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS 的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS 的耐蠕变性比PSF 及 PC大，但比PA 及 POM 小。ABS 的弯曲强度和压缩强度属塑料中较差的。ABS 的力学性能受温度的影响较大。 材料ABS 密度为1.05g/cm³ 热 变形温 度为93~118℃ 2 3 .ABS 的热变形温度为 93~118℃，制品经退火处理后还可提高 10℃左右。ABS 在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。 4.ABS 同 PS 一样是一种加工性能优良的热塑性塑料，可用通用的加工方法加工。 2 .塑件的结构工艺性 （1 ）塑件的尺寸精度分析 该塑件需标注公差的尺寸有Φ 6属于一般精度要求，其他尺寸均为未标注公差的为自由尺寸，可按 MT5查取有关尺寸公差。下表所列为塑件主要尺寸的公差要求。 塑件主要尺寸的公差要求 部位 塑件标注尺寸 塑件尺寸公差 外形尺寸 44 06 4.0 38 05 6.0 32 05 6.0 20 04 4.0 Φ 10 02 8.0 4 02 4.0 内形尺寸 40 6 4.00 36.5 5 6.00 28 5.00 Φ 4 1 4.00 中心距 4 2 4 2 .2 1 ±0.16 （2 ）塑件的表面质量分析 该塑件要去外观光洁、色彩艳丽，不允许有成形斑点和熔接痕，...
