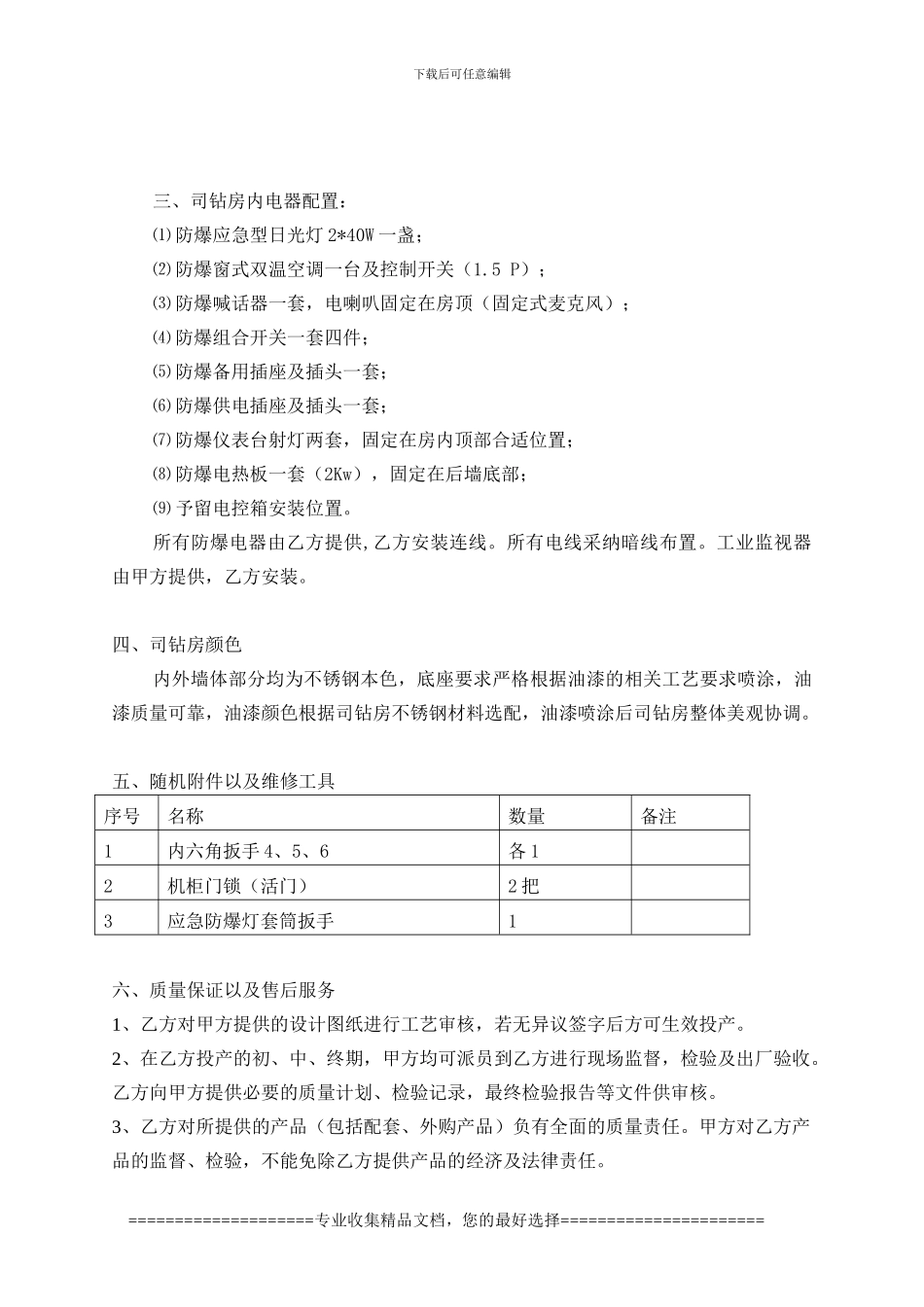

下载后可任意编辑ZJ40DJ 钻机(大庆)司钻房技 术 协 议甲方:南阳二机石油装备(集团)有限公司乙方:中国电子系统工程第一建设公司签定地点:南阳二机石油装备(集团)有限公司2006 年 5 月 30 日,甲、乙双方的有关技术人员在南阳二机石油装备(集团)有限公司,就大庆 4000 米钻机配套司钻房的有关技术问题进行讨论,并达成如下协议:一、总的技术要求司钻控制房的设计、制造和安装成套必须符合国家、国际相关标准(ISO9001)和石油企业相关标准;司钻控制房的性能符合 HSE 有关的要求和规定;司钻控制房的设计、制造应符合“安全、可靠、先进、方便、经济”的钻机总体要求原则,在防爆、防护、防沙、防震、防潮、隔音、隔热以及防腐等性能方面应具有高适应性。在电气设备处于Ⅰ级Ⅰ区,电气设备的防爆处理应符合以下标准:1、GB3797-89《电器传动控制设备第二部分 装有电子器件的电控设备》;2、GB4720-84《电器传动控制第一部分 低压电器电控设备》;3、IEC44-81《爆炸气体环境电器设备通用要求》;4、API RP500《石油设施电器设备的区域分类推举作法》。要求司钻房内所有的电源、电缆走线设计合理、法律规范,并达到防爆要求。要求司钻房的设备布置统一、协调,操作简单方便。司钻房设计、制作应满足环境条件:1、温度-30℃——55℃;2、野外油田恶劣工况;3、湿度 90(20℃)。二、司钻控制房的外形尺寸及结构:1、司钻房外形见附图。2、房体底座周边采纳 25#槽钢,开口朝内。当房内所配设备安装到位后,房子底座上平面形成一个密封的整体,并且在地板上铺花纹铝板(δ3),3、操作台下底座中空,方便铺设管线。强度在设计过程中保证。4、在底座附图所示位置预留气路管、液压管接头板。5、墙体距底座大于 730mm 处开始安装厚度不小于 19mm 的夹胶玻璃,设置防护栏(不锈钢方管)。在司钻左前侧面设置推拉窗,推拉窗的密封和隔音效果一定要好。乙方在设计司钻房时需要根据视觉、光线、和仪表显示等方面因素考虑司钻的视线,====================专业收集精品文档,您的最好选择======================下载后可任意编辑司钻控制房要求在司钻的操作中视线良好,具体为 1)能清楚看到钻台井口设备工作情况;2)能够清楚识别钻机一体化钻井仪表的各个参数;3)能够清楚看到钻机游动系统(游车)的上行和下放情况;4)能够清楚看到钻机起下钻时二层台钻工的工作情况。6、墙体厚为 60mm,外表面为 2.5mm 厚拉丝不锈钢板,内...
