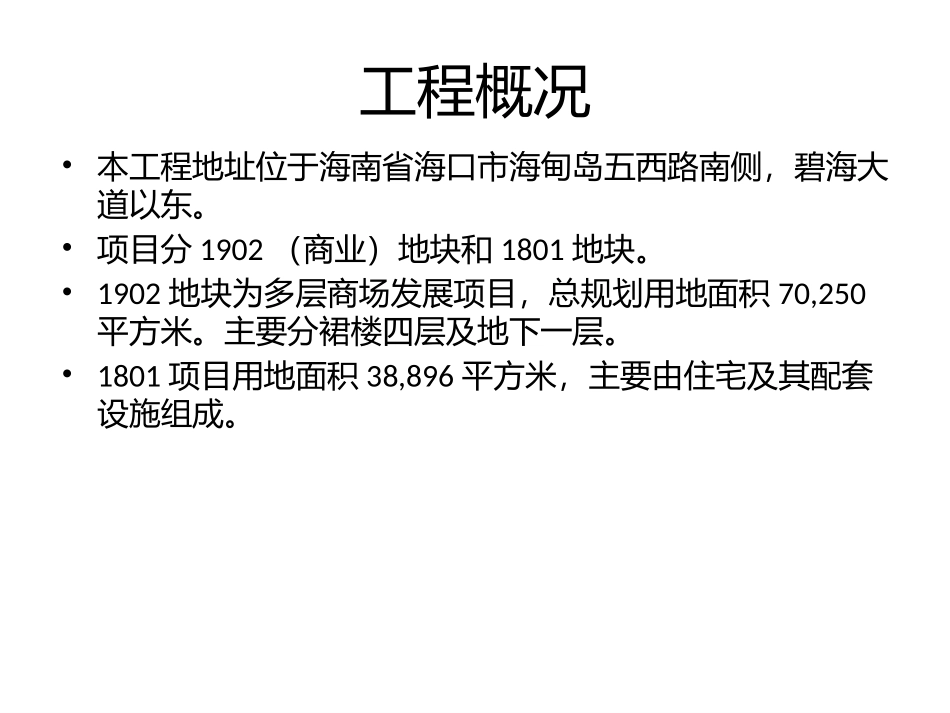

海口美丽沙综合综合发展项目工程桩监理工作总结上海建科工程咨询有限公司：周传华工程概况•本工程地址位于海南省海口市海甸岛五西路南侧，碧海大道以东。•项目分1902（商业）地块和1801地块。•1902地块为多层商场发展项目，总规划用地面积70,250平方米。主要分裙楼四层及地下一层。•1801项目用地面积38,896平方米，主要由住宅及其配套设施组成。桩基础•本工程基础类型为桩基承台基础，按设计要求施工方法为钻孔灌注桩。•桩受力方式为端承—摩擦。•桩身砼设计强度等级采用水下C40，P8抗渗。桩位放样钻孔灌注桩施工工艺埋设护筒桩机对位开钻成孔一次清孔吊装钢筋笼安放导管二次清孔安装漏斗灌注混凝土挖掘机挖桩位坑、流泥槽泥浆池桩位再次放样定桩中心放护筒、周边回填土压实到孔深后，慢钻。泥浆循环提钻杆、拆钻杆，提钻头监理复测垂直度、桩位偏差报验合格泥浆比重、含沙率、粘度、沉渣等验收报验合格第三方检测合格钢筋笼验收、每节接口验收报验泥浆比重、含沙率、粘度、沉渣等验收报验合格合格混凝土送货单、现场坍落度的检查合格埋设护筒1、挖掘机桩位坑的开挖，及挖掘流泥槽、泥浆池。2、护筒埋设。护筒由厚5mm钢板加工而成，内径大于钻头直径200mm，在护筒顶部开有溢浆口，护筒顶部应高出地面0.2m。护筒的作用主要是：⑴、定位，钻头的导向；⑵、保护孔口，防止钻进过程机械振动，周边杂物掉进孔内；⑶、保持泥浆水位（压力），防止泥浆循环过程造成塌口；⑷、桩顶标高控制的依据之一。由机械把护筒吊至桩位坑内，并安装就位后把护筒周边土回填压实。3、溢浆口朝向流泥槽，周围铺好钢板及方钢。钢板方钢钢主要作用，加大受力面防止桩机倾斜。桩机对位尺量检查节点是否位于磨盘孔的中心水平尺检查桩机（磨盘）平整度，也即垂直度桩机对位的规范要求GB50202-2002，即监理工作的检查要点。护筒中心允许偏差桩垂直度允许偏差规范要求甲方要求规范要求甲方要求≦50mm≦20mm≦1/100≦1/200桩机对位验收合格后，作业班组需领取钻机施工任务单，且开孔通知单需施工单位及监理现场签字后，方可正式开钻。开始时钻头需低档慢速在护筒内造浆，在泥浆池存一部分泥浆后才正式钻孔。作业班组钻机任务单开孔通知单知识学习1、钻孔灌注桩的施工方法回旋钻孔正循环冲击钻孔冲抓锥钻进旋挖钻孔反循环2、本工程采用正循环回旋钻进法，工作特点是：动力经由传动系统传送至转盘（磨盘）旋转，带动它中心的方形主钻杆转动，将扭矩通过与主钻杆连接的其它空心钻杆传递到钻头，钻头受到各钻杆的重压并钻动切削泥土；另用高压泥浆泵将泥浆经空心钻杆压入孔底，泥浆冲洗新产生的泥土并使之悬浮，在钻杆外上升，上升过程不断护壁，最终经护筒溢浆口排除至泥浆池，泥浆经沉淀净化后重新利用。3、桩位放样采用三次校正复核措施，第一次放样桩位中心，并用十字交叉法确定护筒坑的挖掘位置；第二次测量校正护筒位置，打入定位钢筋；第三次钻机对位后，使用铅锤，使转盘中心与桩位中心重叠。要达到桩中心点、转盘中心、桩机大滑轮垂直中心点三点一线。4、护筒内径比桩径宜大于20～30cm，高度宜大于1.5m，且进入原土0.2m。护筒埋置深度：⑴、旱地或浅水处，对于粘质土不小于1.0～1.5m。⑵、沙类土应将护筒周围0.5～1.0m范围内挖出，夯填粘质土至护筒底0.5m以下。护筒平面位置偏差一般不得大于5cm，护筒倾斜度偏差不大于1%。一次清孔一清泥浆比重、含沙率、粘度验收一清绳测孔深桩机钻到设计深度后，钻具在原位慢速回钻，大泵量洗孔。泥浆泵略升起，把孔底淤泥沉渣悬浮泥浆中，通过泥浆循环带出桩孔。满足要求后，需进行报验。泥浆比重含沙率粘度孔底沉渣≦1.25g/m³≦8%≦28s≦50mm监理检查要点：知识学习1、⑴开始钻进时，在护筒刃脚处，应低档慢速钻进，使刃脚处有坚固泥皮护壁。钻至1米以下时，可按土质正常钻进。如发现有土质松软漏浆时，应提起钻头，向孔中倒入粘土，再放下钻头倒钻，使胶泥挤入孔壁堵住漏浆空隙。⑵在粘质土中钻进，由于泥浆粘性大，易糊钻，宜选用尖底钻锥，中等钻速，大泵量稀泥钻进；在砂类土或软土中，易塌孔。易选平底钻锥，控制进尺、低档慢速，稠泥浆钻进；在低液限粘土...
