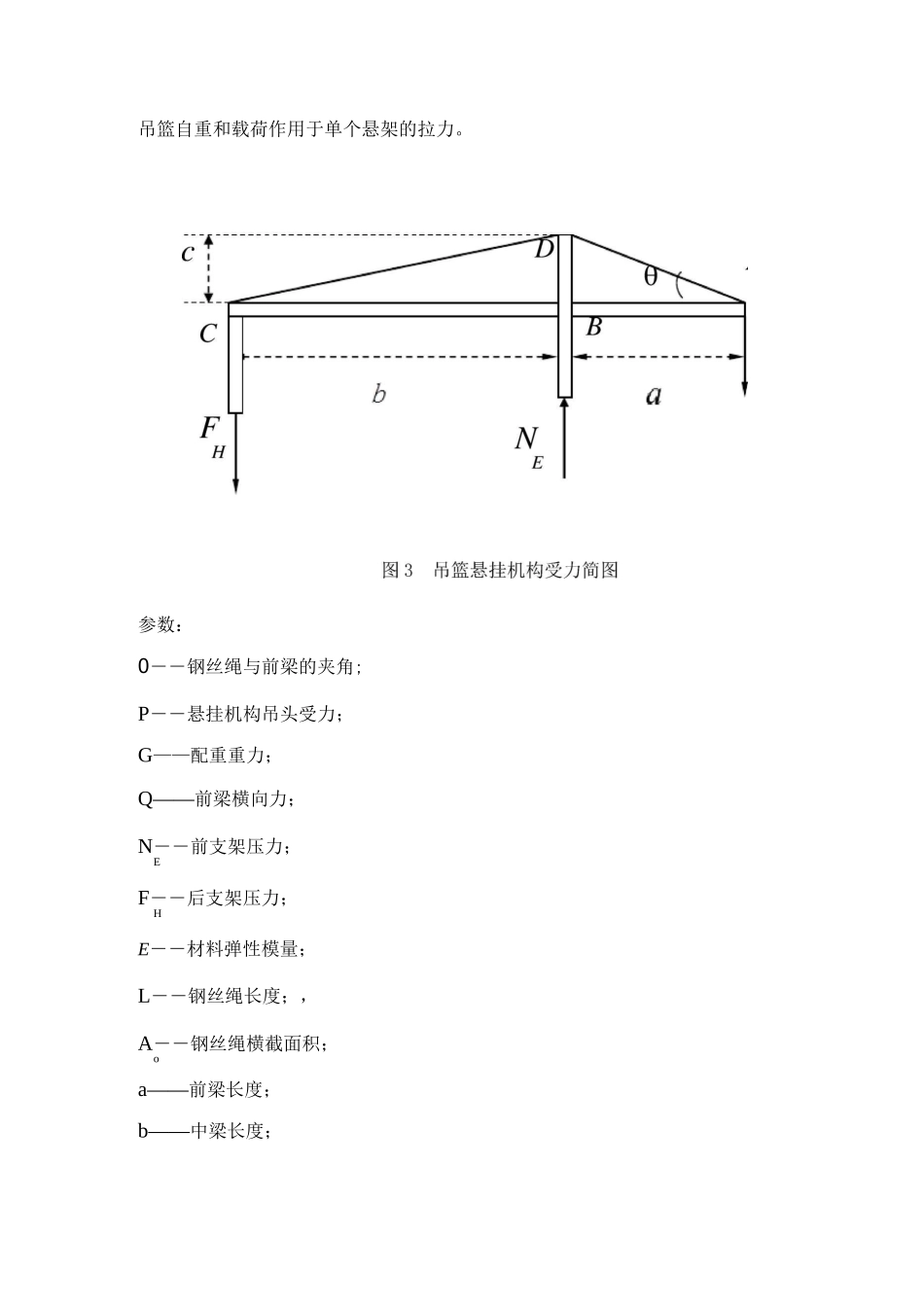

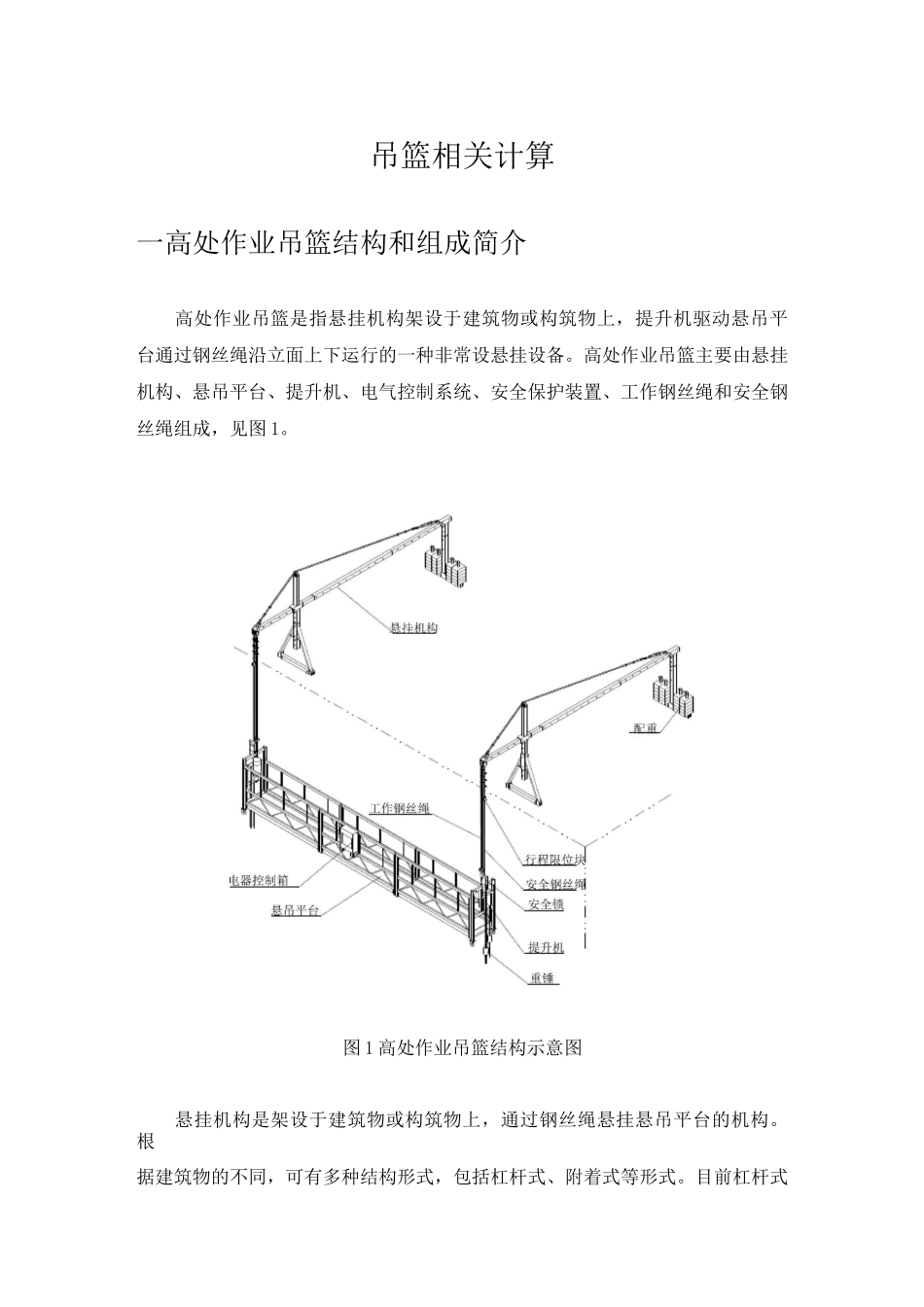

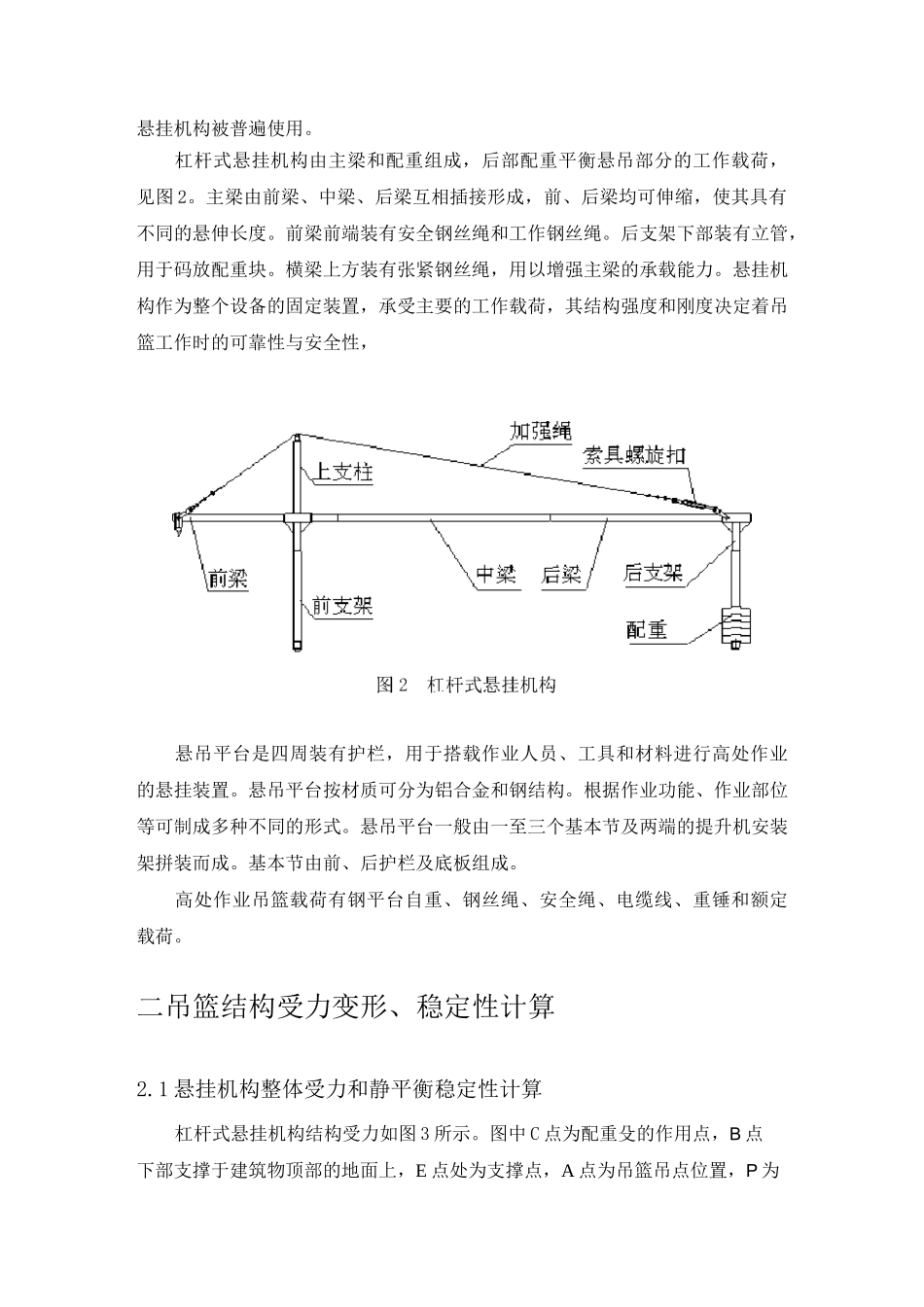

吊篮相关计算一高处作业吊篮结构和组成简介高处作业吊篮是指悬挂机构架设于建筑物或构筑物上,提升机驱动悬吊平台通过钢丝绳沿立面上下运行的一种非常设悬挂设备。高处作业吊篮主要由悬挂机构、悬吊平台、提升机、电气控制系统、安全保护装置、工作钢丝绳和安全钢丝绳组成,见图 1。图 1 高处作业吊篮结构示意图悬挂机构是架设于建筑物或构筑物上,通过钢丝绳悬挂悬吊平台的机构。根据建筑物的不同,可有多种结构形式,包括杠杆式、附着式等形式。目前杠杆式悬挂机构被普遍使用。杠杆式悬挂机构由主梁和配重组成,后部配重平衡悬吊部分的工作载荷,见图 2。主梁由前梁、中梁、后梁互相插接形成,前、后梁均可伸缩,使其具有不同的悬伸长度。前梁前端装有安全钢丝绳和工作钢丝绳。后支架下部装有立管,用于码放配重块。横梁上方装有张紧钢丝绳,用以增强主梁的承载能力。悬挂机构作为整个设备的固定装置,承受主要的工作载荷,其结构强度和刚度决定着吊篮工作时的可靠性与安全性,悬吊平台是四周装有护栏,用于搭载作业人员、工具和材料进行高处作业的悬挂装置。悬吊平台按材质可分为铝合金和钢结构。根据作业功能、作业部位等可制成多种不同的形式。悬吊平台一般由一至三个基本节及两端的提升机安装架拼装而成。基本节由前、后护栏及底板组成。高处作业吊篮载荷有钢平台自重、钢丝绳、安全绳、电缆线、重锤和额定载荷。二吊篮结构受力变形、稳定性计算2.1 悬挂机构整体受力和静平衡稳定性计算杠杆式悬挂机构结构受力如图 3 所示。图中 C 点为配重殳的作用点,B 点下部支撑于建筑物顶部的地面上,E 点处为支撑点,A 点为吊篮吊点位置,P 为吊篮自重和载荷作用于单个悬架的拉力。参数:0――钢丝绳与前梁的夹角;P――悬挂机构吊头受力;G——配重重力;Q——前梁横向力;N――前支架压力;EF――后支架压力;HE――材料弹性模量;L――钢丝绳长度;,A――钢丝绳横截面积;oa——前梁长度;b——中梁长度;=ap2-1)c——上支柱高度;A 悬挂机构方管截面面积;I——悬挂机构方管截面惯性矩W——悬挂机构方管抗弯模量;z根据静平衡方程有:F-b=P-aH>N=F+PEH因而可得:FHNEFH为后支架所受拉力’配重重力 G 要求大于该拉力 3倍’即:G>3aPb(2-2)NE为前支架所受压力,同时也是悬挂机构前支架对楼面的压力2-3)2.2 悬挂机构结构受力和变形计算吊篮悬挂机构曾有文献报道,但研究者把前支撑 B 点假设为固定端,并未研究主梁 ABC 和钢丝绳...
