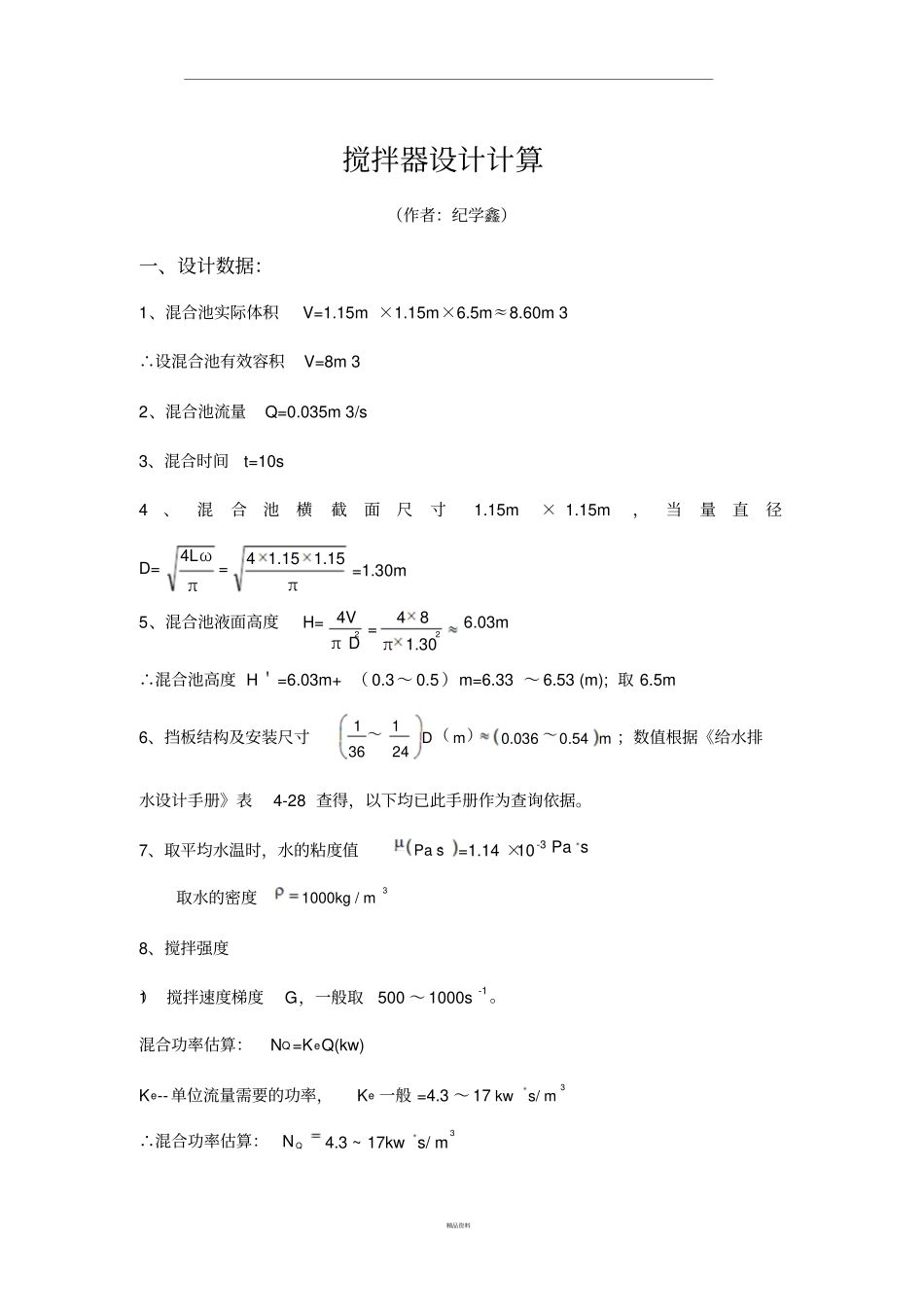

精品资料搅拌器设计计算（作者：纪学鑫）一、设计数据：1、混合池实际体积V=1.15m ×1.15m ×6.5m ≈8.60m 3 ∴设混合池有效容积V=8m 3 2、混合池流量Q=0.035m 3/s 3、混合时间t=10s 4 、混合池横截面尺寸1.15m × 1.15m ，当量直径4LωD= = π4 1.15 π1.15 =1.30m 5、混合池液面高度H= 4V = 4 8 6.03m π D2 π 1.302∴混合池高度 H＇=6.03m+ （ 0.3～ 0.5 ）m=6.33 ～ 6.53 (m); 取 6.5m 6、挡板结构及安装尺寸1 ～ 1 36 24 D（ m）0.036 ～0.54 m ；数值根据《给水排水设计手册》表4-28 查得，以下均已此手册作为查询依据。7、取平均水温时，水的粘度值Pa s =1.14 ×10 -3 Pa s取水的密度1000kg / m38、搅拌强度1） 搅拌速度梯度G，一般取500 ～ 1000s -1。混合功率估算：NQ =KeQ(kw) Ke--单位流量需要的功率，Ke 一般 =4.3 ～ 17 kw s/ m3∴混合功率估算：N Q4.3 ~ 17kw s/ m3精品资料q G 1000K eQ 1000K e100（0 4.3 ~ 17）kw s/ m3(686.65 ~ 1365.30)s-1Qt t 1.14 10- 3 Pa s 8s 取搅拌速度梯度G 2） 体积循环次数Z '-1 740s 搅拌器排液量Q' ， Q' k nd 3 (m3 / s) 0.385 1.08 0.830.213 折叶桨式，45 ， Z 2片 ，流动准数k q取 0.385 ，见表 4-27 查取；---n 搅拌器转速（ r / s）；d 搅拌器直径（m) 转速 n Z ' 60 π d Q' t ；---线速度 v，直径 d，根据表4-30 查取。kqnd 3t 0.266 V 容积V3） 混合均匀度U，一般为80% ～ 90% 。 U 取 80% 。9、搅拌机的布置形式、加药点设置。1） 立式搅拌机的布置：一般采用中央置入（或称顶部插入）式。2） 搅拌器的位置及排泄方向：搅拌器的位置应避免水流直接影响侧面冲击。搅拌器距液面的距离通常小于搅拌器直接的1.5 倍。二、搅拌器的选用及主要参数1. 选用折叶桨式2. 桨叶数 Z 2 3. 搅拌器直径d 1 ~ 2 3 3 D（ m）（ 0.433 ~ 0.867 ） m， 取 d 0.8m 4. 搅拌器螺距s d 5. 搅拌器层数H ，取 7，（公司取层数4 ）d 6. 搅拌器外缘线速度取（ 1.0 ～5.0 ） m/s 7. 搅拌器宽度：b= （0.1 ～0.25 ）d= （0.08 ～0.2 ）m, 取 0.11m 精品资料0.66 3 三、搅拌器转速及功率设计1、根据要求的搅拌梯度G 值计算：1） 搅拌器外缘线速度取 2.72 m/s 2） 搅拌器转速：n 60v 60 （1.0~...
