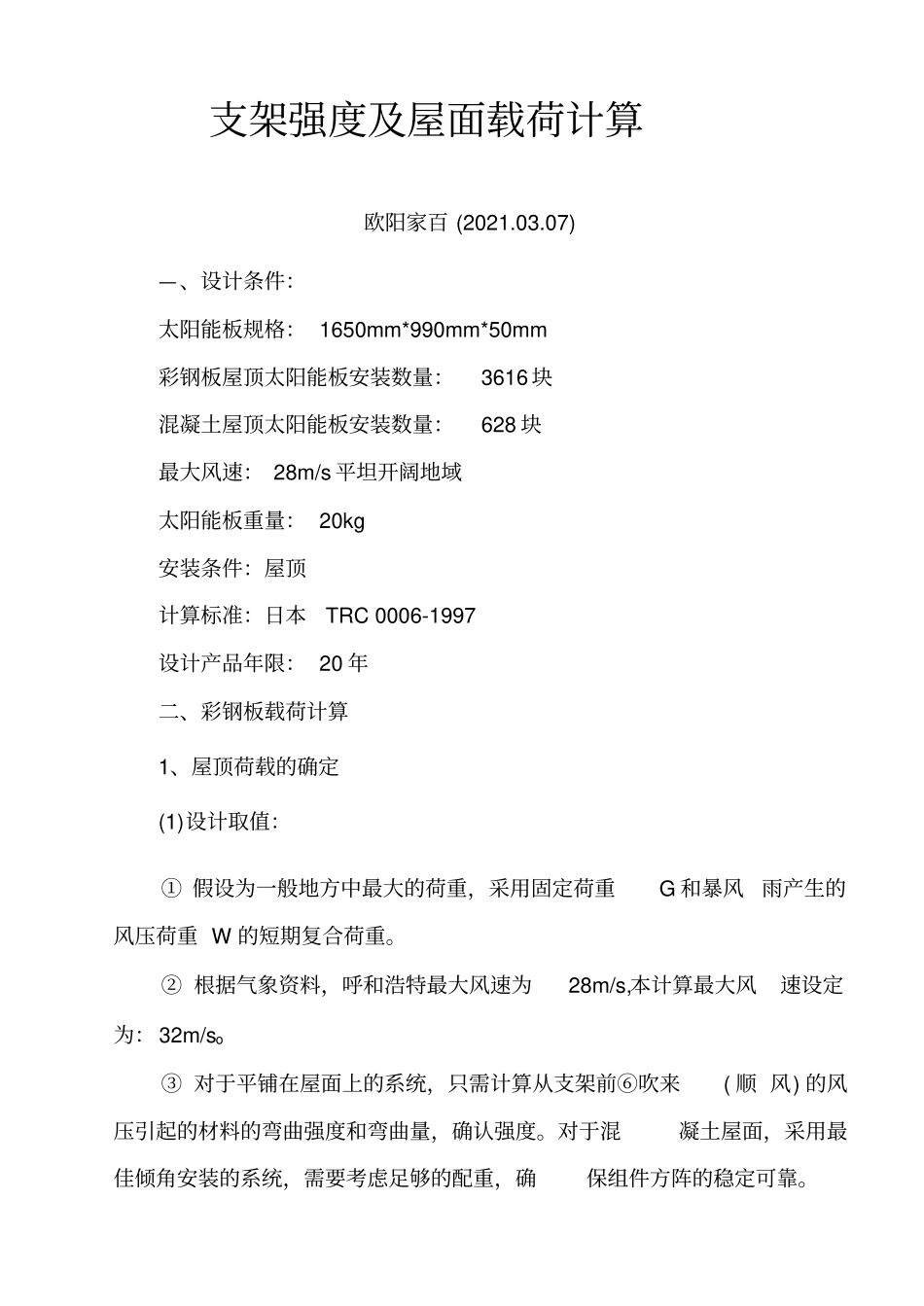

支架强度及屋面载荷计算欧阳家百 (2021.03.07) —、设计条件：太阳能板规格： 1650mm*990mm*50mm 彩钢板屋顶太阳能板安装数量：3616 块混凝土屋顶太阳能板安装数量：628 块最大风速： 28m/s 平坦开阔地域太阳能板重量： 20kg安装条件：屋顶计算标准：日本TRC 0006-1997 设计产品年限： 20 年二、彩钢板载荷计算1、屋顶荷载的确定(1)设计取值：① 假设为一般地方中最大的荷重，采用固定荷重G 和暴风雨产生的风压荷重 W 的短期复合荷重。② 根据气象资料，呼和浩特最大风速为28m/s,本计算最大风速设定为： 32m/so③ 对于平铺在屋面上的系统，只需计算从支架前⑥吹来( 顺 风) 的风压引起的材料的弯曲强度和弯曲量，确认强度。对于混凝土屋面，采用最佳倾角安装的系统，需要考虑足够的配重，确保组件方阵的稳定可靠。④屋面高度 8m。材质： AL6005-T5;ob=215Mpa;E=6.9x 106 N/cm2 ;IM =107. 6cm4 ;Z=18.63cm3 铝材重量 : 1.82kg/m 截⑥几何参数：根据《建筑结构荷载规范》中对风载荷的规定如下（按承重结构设计）：Wk = 0 gz “ s ix z WO Wk:风荷载标准值（ KN/m2 ）; Dgz:高度 Z 处的风振系数；“ s:风荷载体型系数；“ z:风压咼度变化系数W0:基本风压（ KN/m2 ）按《建筑结构荷载规范》表7.5.1 ￡为 1.6（2）结构材料:截面几何参数表A673.9706ID1354059.2674lx1076112.1427Iy277947,1247lx39/584iy20,3077砂18632.89698596,2768渤了 &纳 2瀚我鲂姗面积矩124 仏 1204鄭轴面段矩6374.587032.3334溶城 61076118- 585主矩 1 方向( LO00.H3-主矩 12277940.682主価方向(0.003,1.000)所以 ”gz=1.6根据《建筑结构荷载规范》表F7.3.1,顺风时风荷载体型系数“S 为 1.475, 所以 , Wk=l.6* 1.475* 1.13*0.65=1.733 KN/m2 ③ 雪压荷重根据《建筑结构荷载规范》中规定：Sk= “ r*S0; Sk:雪荷载标准值 (KN/m2); Mr: 屋面积雪分布系数；S0:基本雪压 ( KN/m2) 根据《建筑结构荷载规范》表6.2.1MZ.2S0 为 0.35 KN/m2 所以 Sk=0.2*0.35=0.07 KN/m2 ④ 地震荷载根据《建筑抗震设计规范》，采用底部剪力法时，按下列公式确定：FEk= 1 *Geq FEk 为结构总水平地震作用标准值；1 为水平地震影响系数值，可取水平地震影响系数最大值max; Geq为结构等效总重力荷载，单质点应取总重力荷载代表值。由于呼和浩特市没有处于我国的地震带，所以根据《建筑抗震设计规范》表5.1...
