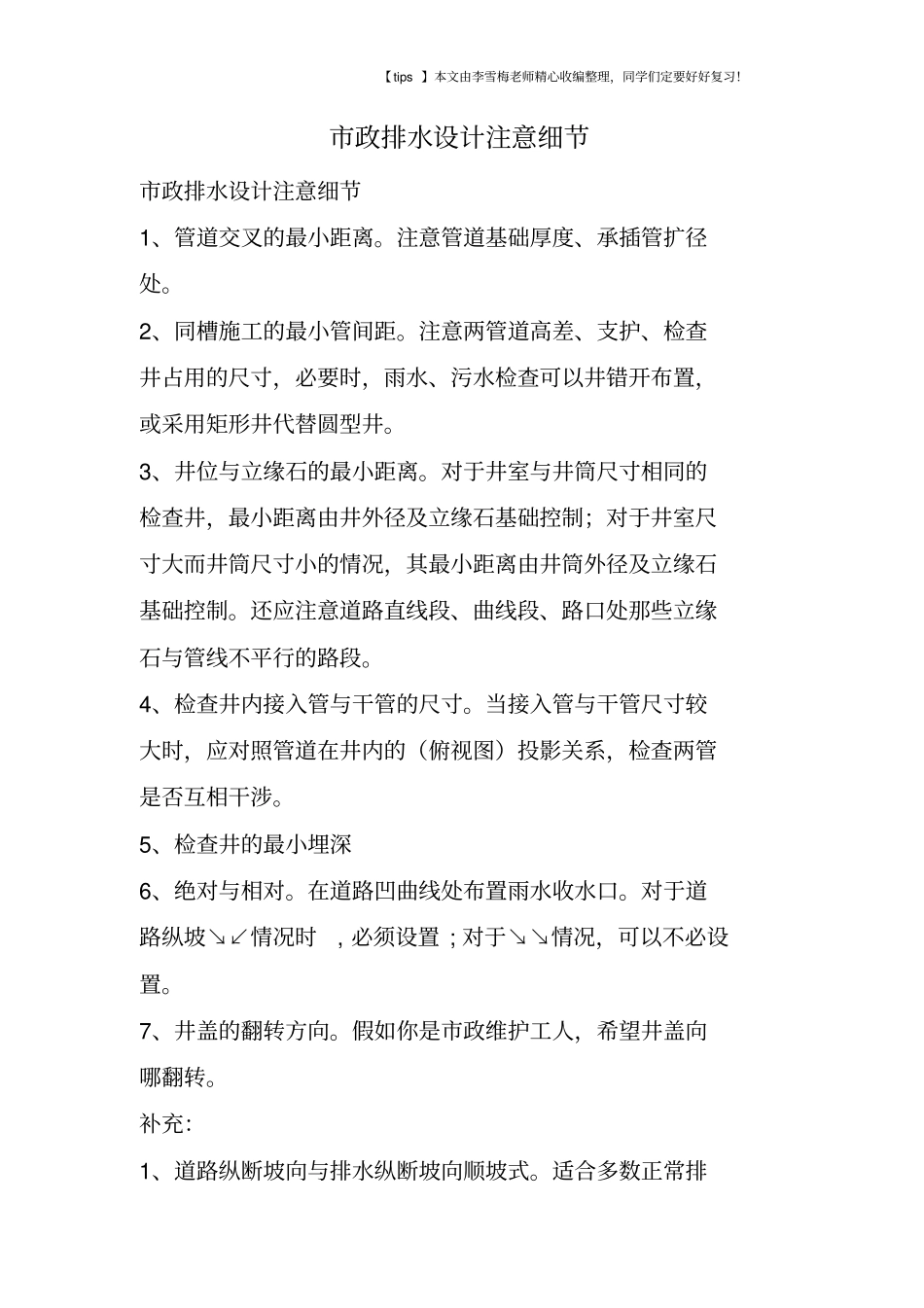

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！市政排水设计注意细节市政排水设计注意细节1、管道交叉的最小距离。注意管道基础厚度、承插管扩径处。2、同槽施工的最小管间距。注意两管道高差、支护、检查井占用的尺寸，必要时，雨水、污水检查可以井错开布置，或采用矩形井代替圆型井。3、井位与立缘石的最小距离。对于井室与井筒尺寸相同的检查井，最小距离由井外径及立缘石基础控制；对于井室尺寸大而井筒尺寸小的情况，其最小距离由井筒外径及立缘石基础控制。还应注意道路直线段、曲线段、路口处那些立缘石与管线不平行的路段。4、检查井内接入管与干管的尺寸。当接入管与干管尺寸较大时，应对照管道在井内的（俯视图）投影关系，检查两管是否互相干涉。5、检查井的最小埋深6、绝对与相对。在道路凹曲线处布置雨水收水口。对于道路纵坡↘↙情况时, 必须设置 ; 对于↘↘情况，可以不必设置。7、井盖的翻转方向。假如你是市政维护工人，希望井盖向哪翻转。补充：1、道路纵断坡向与排水纵断坡向顺坡式。适合多数正常排【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！水管道设计。① 管线布置简单，单支线② 排水管道起点、终点埋深比较均匀、预留管高程数值接近。③ 排水坡度与道路坡度同向且数值相当④ 如有跌水，排水设计适应的道路坡度范围很大。⑤ 土方量小，造价低2、道路纵断坡向与排水纵断坡向反坡式。常见于排水管道两端，或为减少道路设计高度，不得不采用道路设计坡度最小值，并使道路纵断呈锯齿状，上、下坡交替出现。① 起点埋深小，可能小于冻深。② 终点埋深大。③ 上游管段预留管设置及管道交叉处理困难，管道服务面积小④ 下游管段预留管设置及管道交叉处理方便，管道服务面积大⑤ 造价较高3、道路纵断线形与排水纵断线形构成的图形为凸式① 坡度同向管段管道埋深大，预留管设置方便② 坡度反向管段管道埋深逐渐变小。③ 道路顶点凸顶处不设雨水口4、道路纵断线形与排水纵断线形构成的图形为凹式① 坡度同向管段管道埋深适当，预留管设置方便【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！② 坡度反向管段管道埋深逐渐变大，管道埋深增加③ 道路凹点必须设雨水口，此处检查井井室高度或井筒最小高度不易保证。解决办法是采用预制盖板+非收口的井筒适应井盖到管道上皮高度不足的情况。5、组合式（向外）① 多支线系统，多出口② 管道平均埋深小，造价...
