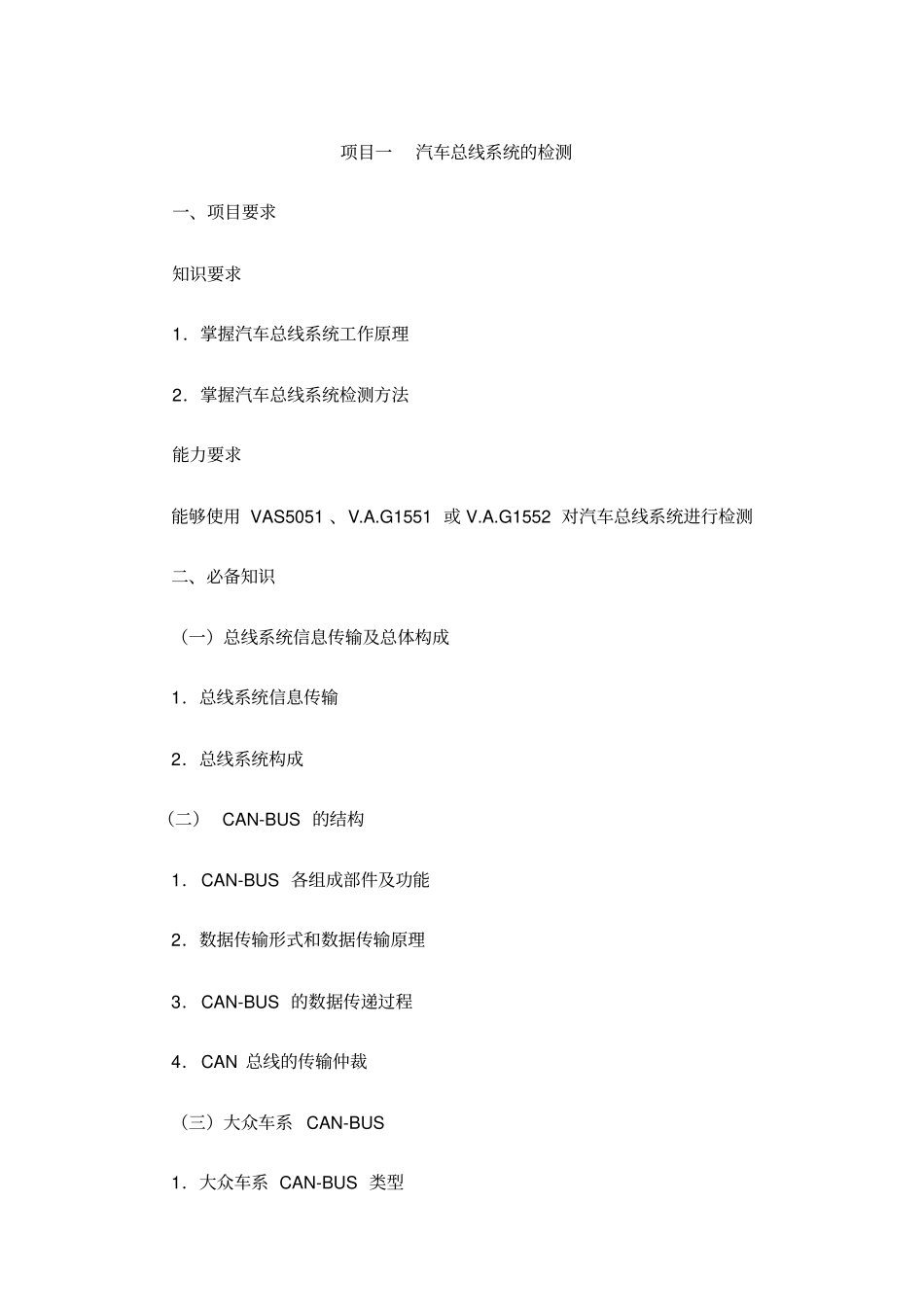

项目一汽车总线系统的检测一、项目要求知识要求1．掌握汽车总线系统工作原理2．掌握汽车总线系统检测方法能力要求能够使用 VAS5051 、V.A.G1551 或 V.A.G1552 对汽车总线系统进行检测二、必备知识（一）总线系统信息传输及总体构成1．总线系统信息传输2．总线系统构成（二） CAN-BUS 的结构1．CAN-BUS 各组成部件及功能2．数据传输形式和数据传输原理3．CAN-BUS 的数据传递过程4．CAN 总线的传输仲裁（三）大众车系 CAN-BUS 1．大众车系 CAN-BUS 类型2．动力总线系统3．诊断系统总线（四）奥迪 A6 轿车总线系统1．CAN 总线（1）驱动系统 CAN 总线① 驱动系统 CAN 总线组成。点火开关断开后， CAN通信一直有效，通信断路时（如拔下插头或某一控制单元供电断路） 会产生故障记忆， 在重新连接正常后， 必须删除所有控制单元的故障存储后才可以正常运行。② 驱动系统 CAN 总线特点如下所述。?500kbit/s特高速传输。?级别 CAN/C 。?双绞线：高线为橙色 /黑色，低线为橙色 / 棕色。?在一根线断路 /短路时，所有功能都会停止。图 1-25 驱动系统 CAN 总线组成图图 1-26 舒适系统 CAN 总线组成图② 舒适系统 CAN 总线特点如下所述。?传输率 100kbit/s 。?级别 CAN/B 。?双绞线：高线为橙色 /绿色，低线为橙色 / 棕色。2．LIN 总线（1）LIN 总线的含义LIN 是 Local Interconnect Network的缩写，它也被称为“局域子系统” ，即 LIN 总线是 CAN 总线网络下的子系统。 车上各个 LIN 总线系统之间的数据交换是由控制单元通过CAN 数据总线实现的。奥迪A6 轿车 LIN 总线组成如图1-27 所示。图 1-27 LIN 总线组成示意图（2）LIN 总线组成和工作原理图 1-29 LIN 主控制器与从控制器、元件之间的连接图 1-30 从控制器向 LIN 总线反馈温度信号图 1-31 主控制器向 LIN 总线系统发送信息图 1-32 LIN 总线系统的物理结构3．多媒体定向系统传输数据总线的结构与检修在奥迪 A6、奥迪 A8 轿车上信息系统的数据传递采用MOST 总线系统，是一种环形结构，如图1-33 所示。图 1-33 基于 MOST 总线的信息系统奥迪 A6 MOST 总线系统模式MOST 总线系统有 3 种工作模式：睡眠模式、待命模式、工作模式。图 1-38 汽车 CAN 数据传输结构1．CAN 数据总线的万用表检测小结1．汽车总线网络相当于汽车的“神经网络” ，它的主要作用是完成汽车电控单元之间的信息传递，为...
