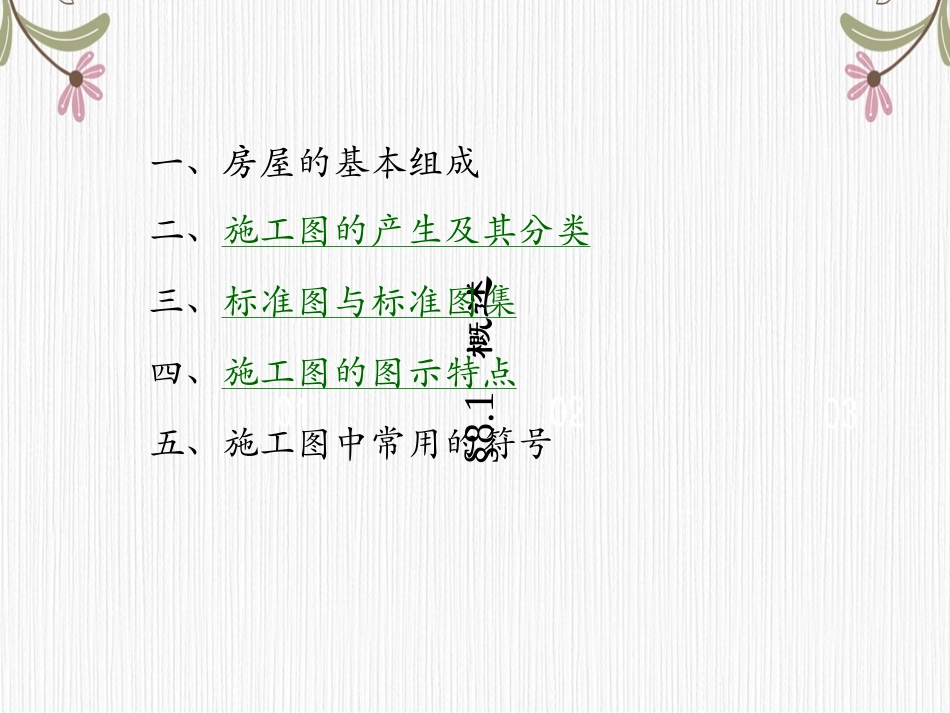

建筑施工图很好很实用的§8.1概述一、房屋的基本组成二、施工图的产生及其分类三、标准图与标准图集四、施工图的图示特点五、施工图中常用的符号基础起承受和传递荷载的作用；屋顶、外墙、雨蓬等起隔热、保温、避风遮雨的作用；屋面、天沟、雨水管、散水等起着排水的作用；台阶、门、走廊、楼梯起着沟通房屋内外、上下交通的作用；窗则主要用于采光和通风；墙群、勒脚、踢脚板等起着保护墙身的作用。楼梯雨蓬窗屋面基础地面楼面女儿墙勒脚阳台台阶门散水装饰线条踢脚隔热板天沟入户门外墙内墙虽然各种房屋的使用要求、空间组合、外形处理、结构形式和规模大小等各有不同，但基本上是由基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成。山墙一、房屋的基本组成地面楼梯外墙窗天窗(老虎窗)屋面勒脚装饰线条基础散水楼面房屋的组成及其作用:1、承重直接或间接支承风、雨、雪、人、物和房屋自重等荷载。如屋面、楼板、梁、墙、基础等2、防护防止风、沙、雨、雪和阳光的侵蚀或干扰。如屋面、雨篷和外墙等3、交通沟通房屋内外或上下交通。如门、走廊、楼梯、台阶4、通风、采光如窗、门等5、排水如天沟、雨水管、散水、明（暗）沟等房屋是由许多构件、配件和装饰构造组成的。6、保护墙身保护内墙如踢脚等保护外墙如勒脚、防潮层等常见的建筑术语•横墙：沿建筑宽度方向的墙•纵墙：沿建筑长度方向的墙•进深：纵墙之间的距离，以轴线为基准•开间：横墙之间的距离，以轴线为基准•山墙：外横墙女儿墙：外墙从屋顶上高出屋面的部分•层高：相邻两层的地坪高度差•净高：构件下表面与地坪（楼地板）的高度差•建筑面积：建筑所占面积×层数•使用面积：房间内的净面积•交通面积：建筑物中用于通行的面积•构件面积：建筑构件所占用的面积•绝对标高——青岛市外黄海海平面年平均高度为+0.000标高•相对标高——建筑物底层室内地坪为+0.000标高•建筑高度：建筑物室外地面到其檐口或屋面面层的高度，屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间等不计入建筑高度。•建筑密度：指在一定范围内，建筑物的基底面积总和与占用地面积的比例(%)。是指建筑物的覆盖率，具体指项目用地范围内所有建筑的基底总面积与规划建设用地面积之比（%），它可以反映出一定用地范围内的空地率和建筑密集程度。•建筑面积：指建筑物外墙勒脚以上的结构外围水平面积，是以平方米反映房屋建筑建设规模的实物量指标。•绿地率：规划指标，描述的是居住区用地范围内各类绿地的总和与居住区用地的比率（%）。•城市绿地率=（城市各类绿地总面积÷城市总面积）×100%；•绿地率=绿地面积/土地面积×100%。•容积率：又称建筑面积毛密度。项目用地范围内地上总建筑面积（但必须是正负0标高以上的建筑面积）与项目总用地面积的比值。•容积率是衡量建设用地使用强度的一项重要指标。容积率的值是无量纲的比值，通常以地块面积为1，地块内地上建筑物的总建筑面积对地块面积的倍数，即为容积率的值。•一个良好的居住小区，高层住宅容积率应不超过4，多层住宅应不超过3，绿地率应不低于40%。但由于受土地成本的限制，并不是所有项目都能做得到。二、施工图的产生及其分类（一）初步设计阶段1.设计前的准备2.方案设计3.绘制初步设计图（二）施工图设计阶段1.图纸目录2.设计总说明3.建筑施工图4.结构施工图5.建筑装修图6.设备施工图三、标准图与标准图集将大量常用的房屋建筑及建筑构配件，按规定的统一模数，分不同的规格标准，设计编制成套的施工图，称为标准图。将标准图装订成册的标准图集，有相应的使用范围。如“西南J112”即西南地区通用的“砌块材料墙图集”。分整幢房屋的标准设计（定型设计）和建筑构配件标准设计。标准图集代号常用的：建筑—J、结构—G、给水排水—S、通风—T、采暖—N、电气—D、（热）动力—R房屋施工图的图示特点1、小比例2、多图例3、多详图4、线型运用灵活四、施工图的图示特点1.施工图中各种图样，主要用正投影法绘制2.平、立面图一般用较小比例绘制1.施工图中各种图样，主要用正投影法绘制立面图平面图剖面图2.平、立面图一般...
