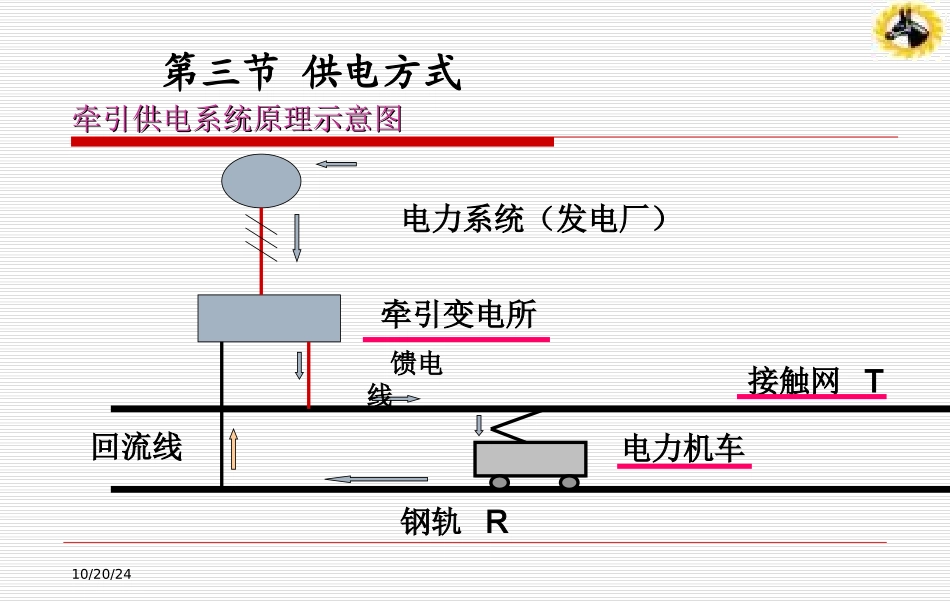

10/20/24第一章接触网概述第一节接触网的定义与分类第二节接触网的组成第三节供电方式第四节受电弓10/20/24在牵引供电的发展过程中，出现过低压直流、三相交流、单相低频交流、单相工频交流等多种供电制式。目前仍采用的主要供电制式有：单相工频25KV，单相低频15KV；直流3KV，直流1.5KV等。中国电气化铁路采用的是：单相工频交流25KV供电制式第三节供电方式10/20/24牵引供电系统原理示意图牵引供电系统原理示意图电力系统（发电厂）牵引变电所馈电线接触网T钢轨R回流线电力机车第三节供电方式10/20/241.直接供电方式2.BT供电方式3.AT供电方式4.带回流线的直接供电方式5.同轴电力电缆供电方式第三节供电方式10/20/241、直接供电方式1—输电线；2—牵引变电所；3—馈电线；4—接触网；5—电力机车；6—钢轨两个牵引变电所之间将接触网分成两个供电分区（又称供电臂）10/20/241、直接供电方式两个牵引变电所之间将接触网分成两个供电分区（又称供电臂），正常情况两相邻供电臂之间在接触网上是绝缘的，每个供电臂只从一端牵引变电所获得电能的供电方式称为单边供电。若两个供电臂通过开关设备，在电路上连通，两个供电臂可同时从两个牵引变电所获得电能，这种供电方式称为双边供电。双边供电可提高接触网电压水平，减少电能损耗。但馈线及分区亭的保护及开关设备都较复杂，因此，目前采用较少。10/20/241、直接供电方式单边和双边供电为正常的供电方式，还有一种非正常供电方式（也称事故供电方式）叫越区供电，如下图所示。1—故障牵引变电所；2—越区供电分区。10/20/241、直接供电方式越区供电是当某一牵引变电所因故障不能正常供电时，故障变电所担负的供电臂，经开关设备与相邻供电臂接通，由相邻牵引变电所进行临时供电。这种供电方式称越区供电。因越区供电增大了该变电所主变压器的负荷，对电器设备安全和供电质量影响较大，因此，只能在较短时间内实行越区供电，是避免中断运输的临时性措施。10/20/241、直接供电方式复线区段供电方式与上述基本相同，但每一供电臂分别向上、下行接触网供电，因此牵引变电所馈出线有四条。同一侧供电臂上、下行线实行并联供电，可提高供电臂末端电压。越区供电时，通过分区亭开关设备来实现。复线区段供电情况如下图所示。图复线区段供电示意图10/20/242、吸流变压器—回流线装置BT在牵引网中，每相距1.5km—4km间隔，设置一台变比为1:1的吸流变压器。吸流变压器设在分段中央，其原边串入接触网，副边串入沿铁路架设的回流线。回流线通常就悬挂在铁路沿线的接触网支柱外侧的横担上。10/20/2422、吸流变压器—回流线装置、吸流变压器—回流线装置BTBT1—牵引变电所；2—馈电线；3—接触网；4—电力机车；5—钢轨；6—回流线；7—吸流变压器；8—吸上线。10/20/241—接触网；2—为轨道；3—为回流线；4—为吸流变压器，变比1:1，一次线圈串接入接触网，二次线圈串接入回流；5—为吸上线，一端接回流线，另一端与轨道或吸流变压器线圈中点连接，以提供从电力机车到轨道的返回电流流到回流线中去的通路。121234551I2I22、吸流变压器—回流线装置、吸流变压器—回流线装置BTBT10/20/24这种装置的防护作用在于：把本来是尺寸很大的接触网—轨道大地回路改变成尺寸相对很小的接触网—回流线回路。当牵引电流流经吸流变压器原边时，副边在回流线中产生很大的互感电势。吸流变压器的作用也就是在接触网和回流线之间集中地加大互感。22、吸流变压器—回流线装置、吸流变压器—回流线装置BTBT10/20/24设吸流变压器原边电流为I1，匝数为ω1；副边电流I2，匝数为ω2。根据磁势平衡关系：I2ω2≈I1ω1又因为变比为1:1，则ω1=ω2，所以I2≈I1说明：采用吸流变后，只有变压器原边的激磁电流仍流经轨道和大地，且电流数量很小。如果不设吸流变，单凭接触网和回流线之间的分布互感，仅约10-20%牵引电流经回流线流回。22、吸流变压器—回流线装置、吸流变压器—回流线装置BTBT10/20/24同时回流线和接触网中的电流基本上大小相等，方向相反。两者的交变磁场基本上可互相平衡(抵消)。显著地减弱了接触网和回流线周围空间的交变磁场，使牵引电流在邻近的通信...
