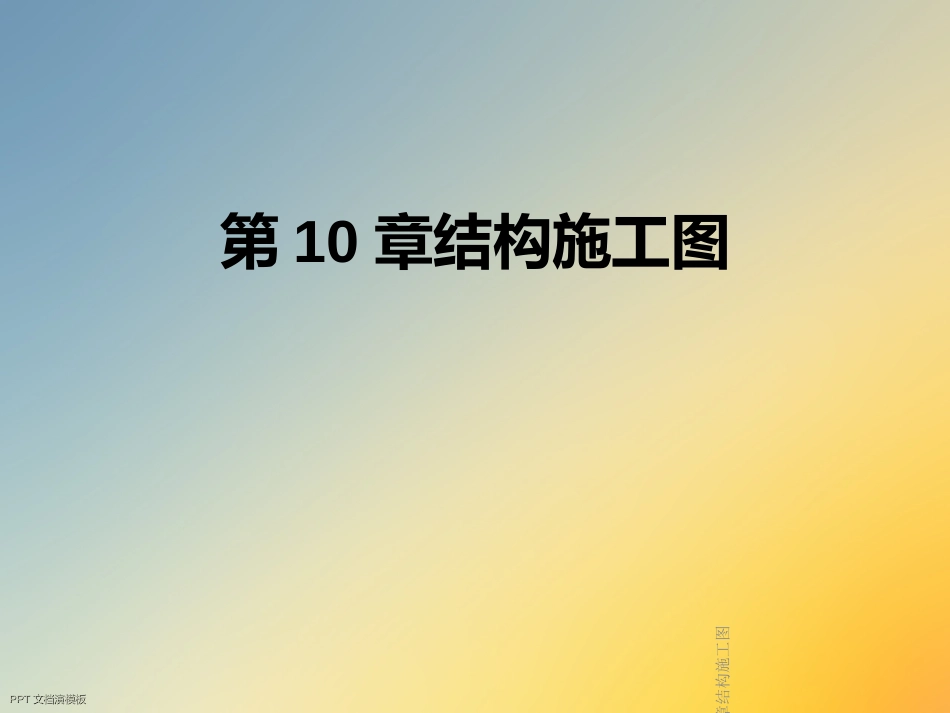

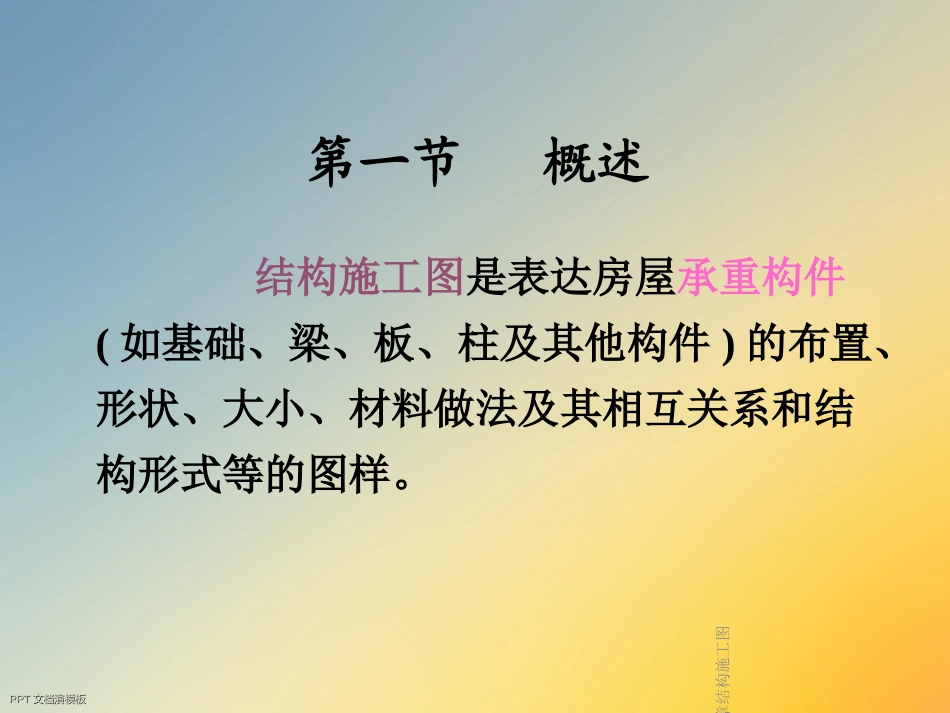

24/10/20第10章结构施工图PPTPPT文档演模板文档演模板第10章结构施工图第10章结构施工图PPTPPT文档演模板文档演模板•教学目标1、了解结构施工图的概念和用途，基础有关的概念。2、熟悉常用构配件代号及图例；3、熟悉结构施工图组成和内容4、掌握基础平面图、基础详图的识读要点，能进行基础图的识读。第10章结构施工图PPTPPT文档演模板文档演模板第一节概述结构施工图是表达房屋承重构件(如基础、梁、板、柱及其他构件)的布置、形状、大小、材料做法及其相互关系和结构形式等的图样。第10章结构施工图PPTPPT文档演模板文档演模板•主要用来作为施工放线、构件定位、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件，编制预算，备料和编制施工组织计划等的依据。•1、结构施工图的主要内容及用途•结构设计说明书；基础平面图和基础截面图；楼层•结构布置平面图；柱网及吊车梁布置平面图；屋顶结构•布置平面图；构件详图及节点详图等。第10章结构施工图PPTPPT文档演模板文档演模板结构设计说明是带全局性的文字说明，它包括：设计依据，材料标号（选用材料的类型、规格、强度等级），地基情况，施工注意事项，选用标准图集等。第10章结构施工图PPTPPT文档演模板文档演模板结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：(1)基础平面图；(2)楼层结构布置平面图；(3)屋盖结构平面图。第10章结构施工图PPTPPT文档演模板文档演模板构件详图包括：(1)梁、柱、板及基础结构详图；(2)楼梯结构详图；(3)屋架结构详图；(4)其他详图，如天窗、雨篷、过梁等。第10章结构施工图PPTPPT文档演模板文档演模板2、结构施工图中的有关规定(1)常用构件代号常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表10-1。•房屋建筑是由多种材料组成的结合体，目前房屋结构•中采用较普遍的是混合结构和钢筋混凝土结构。国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：第10章结构施工图PPTPPT文档演模板文档演模板(2)常用钢筋符号钢筋按其强度和品种分成不同的等级，并用不同的符号表示详见表10-2。(3)一般钢筋图例常用钢筋图例见表10-3。第10章结构施工图PPTPPT文档演模板文档演模板钢筋符号表示等级名称符号ⅠHPB235ⅡHRB335ⅢHRB400RRB400第10章结构施工图PPTPPT文档演模板文档演模板(4)钢筋的名称配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图1所示。①受力筋②箍筋③架立筋④分布筋⑤构造筋第10章结构施工图PPTPPT文档演模板文档演模板•图1构件中钢筋的名称第10章结构施工图PPTPPT文档演模板文档演模板(5)保护层钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。(6)钢筋的标注钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：第10章结构施工图PPTPPT文档演模板文档演模板①标注钢筋的根数和直径②标注钢筋的直径和相邻钢筋中心距第10章结构施工图PPTPPT文档演模板文档演模板(7)钢筋混凝土构件图示方法为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。第10章结构施工图PPTPPT文档演模板文档演模板•图2钢筋混凝土梁结构详图第10章结构施工图PPTPPT文档演模板文档演模板•表10-1常用构件代号序号名称代号序号名称代号序号名称代号1板B19圈梁QL37承台CT2屋面板WB20过梁GL38设备基础SJ3空心板KB21过系梁LL39桩ZH4槽形板CB22基础梁JL40挡土墙DQ5折板ZB23楼梯梁TL41地沟DG6密肋板MB24框架梁KL42柱间支撑ZC7楼梯板TB25框支梁KZL43垂直支撑CC8盖板GB26屋面框架梁WKL44水平支撑SC9挡雨板YB27檩条LT45梯T10吊车安全道板DB28屋架WJ46雨篷YP第10章结构施工图PPTPPT文档演模板文档演模板序号名称代号序号名称代号序号名称代号11墙板QB29托架TJ47阳台YT12天沟板TGB30天窗架CJ48梁垫LD13梁L31框架KJ49预埋件M14屋面梁WL32刚架GJ50天窗...
