500吨年产香菇多糖提取综合车间设计VIP免费

500吨年产香菇多糖提取综合车间设计_第1页
1/33
500吨年产香菇多糖提取综合车间设计_第2页
2/33
500吨年产香菇多糖提取综合车间设计_第3页
3/33

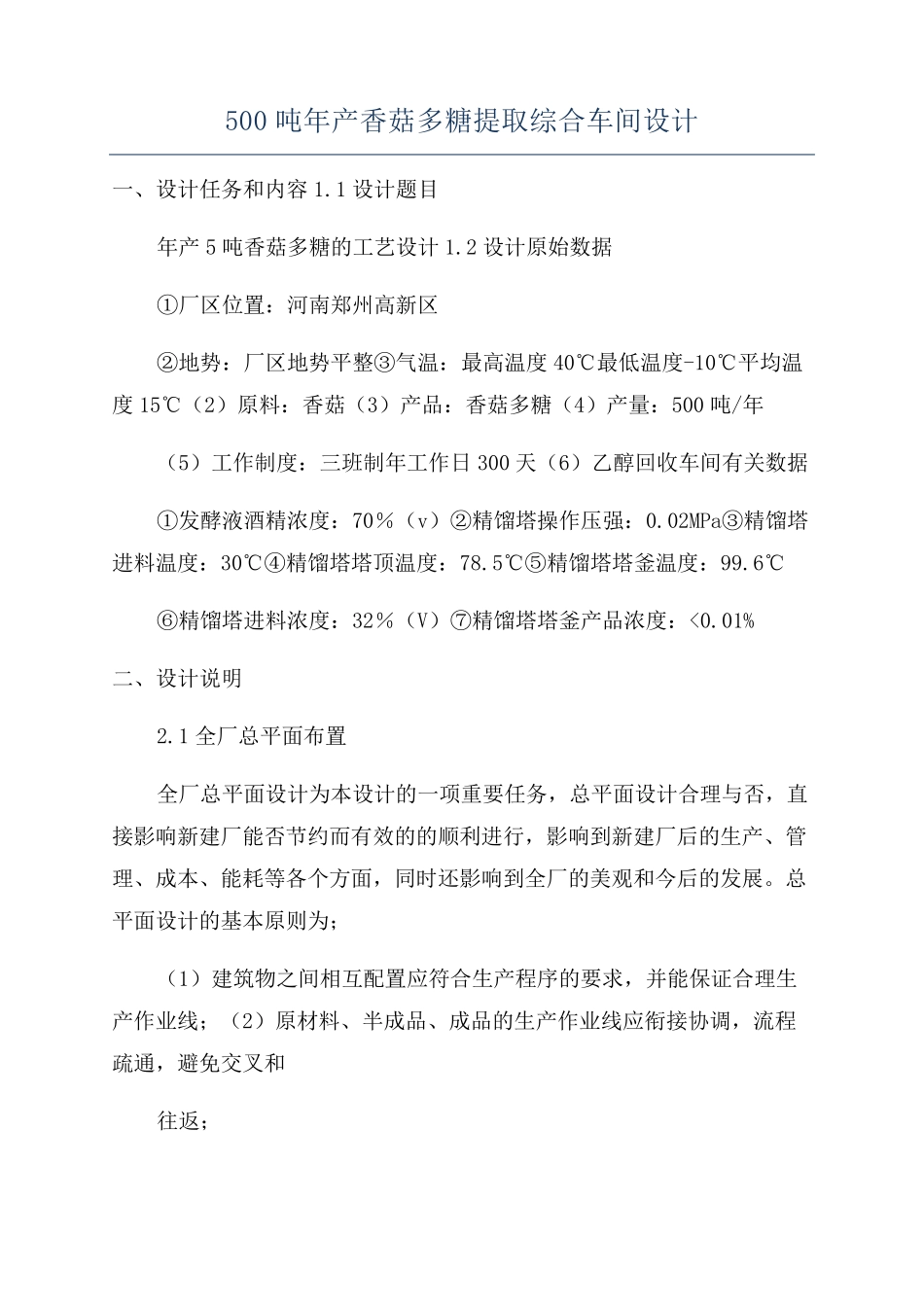

500 吨年产香菇多糖提取综合车间设计 一、设计任务和内容1.1 设计题目�年产5 吨香菇多糖的工艺设计1.2 设计原始数据�①厂区位置:河南郑州高新区�②地势:厂区地势平整③气温:最高温度40℃最低温度-10℃平均温度15℃(2)原料:香菇(3)产品:香菇多糖(4)产量:500 吨/年�(5)工作制度:三班制年工作日300 天(6)乙醇回收车间有关数据�①发酵液酒精浓度:70%(v)②精馏塔操作压强:0.02MPa③精馏塔进料温度:30℃④精馏塔塔顶温度:78.5℃⑤精馏塔塔釜温度:99.6℃�⑥精馏塔进料浓度:32%(V)⑦精馏塔塔釜产品浓度:<0.01%�二、设计说明�2.1 全厂总平面布置�全厂总平面设计为本设计的一项重要任务,总平面设计合理与否,直接影响新建厂能否节约而有效的的顺利进行,影响到新建厂后的生产、管理、成本、能耗等各个方面,同时还影响到全厂的美观和今后的发展。总平面设计的基本原则为;�(1)建筑物之间相互配置应符合生产程序的要求,并能保证合理生产作业线;(2)原材料、半成品、成品的生产作业线应衔接协调,流程疏通,避免交叉和�往返;�(3)厂内一切运输系统布置应适合货物运转的特征,尽可能使货运路线和人员�路线不交叉;(4)适当划分厂区,建筑物之间的距离尽量缩小,但必须符合防火和卫生技术�条件的要求;�(5)在保证安全生产的前提下力求缩小厂房战地面积,厂房布置尽量紧凑,根�据生产的特点和设计拟建的工厂为中小型企业的情况,将工厂划分为几个区域,并按照区域进行布置,以保证各区域之间位置的协调配合,并符合卫生防疫和环境美化。2.1.1 原料厂及堆场�本厂的主要原料是香菇,香菇受潮容易腐烂发霉,所以要防止雨淋。同时应保证良好的通风条件。应设计在工厂主干道旁并且靠近粉碎车间,以便减少运输。2.1.2 生产区�生产区是工厂的主要组成部分,占地面积很多。生产区的布置在工厂的中心地带,与大门直接相对,使工人上下班和运输都比教方便。�建筑物的相对位应符合生产流程的要求,同一生产系统多生产线路尽可能成链状列。建筑物之间的距离,在满足防火要求的前提下尽量缩小,以减少建筑面积。提高建筑系数和场地利用系数。�厂房的方向、位置和间距应符合采光通风的要求。从方向来说,按生产流程方向自东向西;就位置而言,苛重和震动大的车间,如锅炉房等,力求设置在地址较好的地段上。为了获得较好的自然采光以及厂房的防震效果,大部分采用工字形、L 形、11 形厂房,外形简单整...
