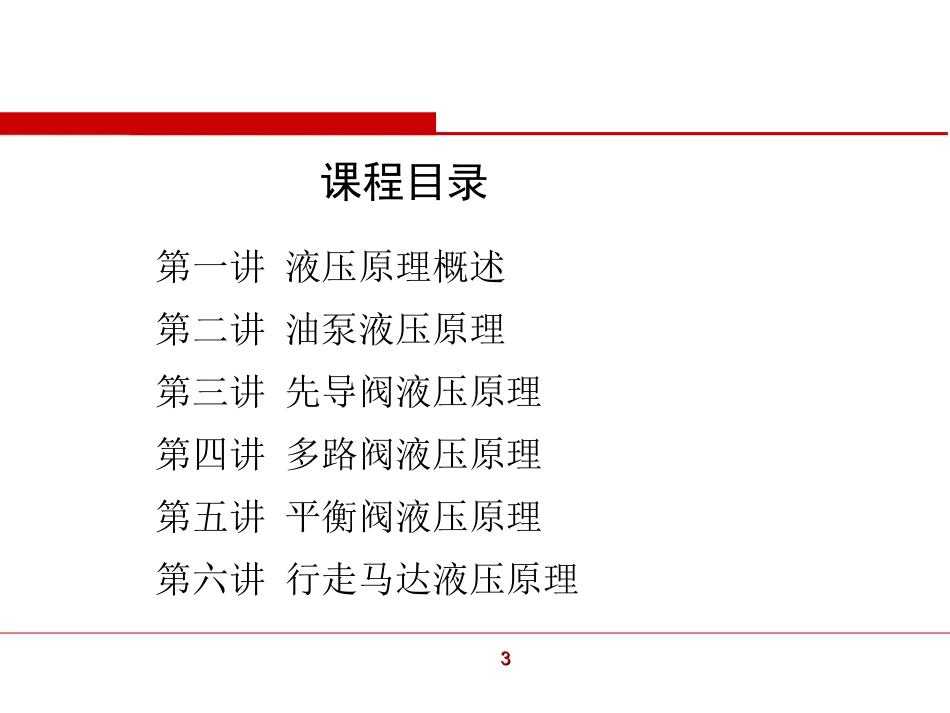

液压原理2014年3月22课程简介课程目的：使刚接触掘进机的技术人员对公司产品液压原理有更加全面的了解内容构成：掘进机液压系统工作原理重点：掘进机液压系统工作原理、部件液压原理培训方式：授课（2学时）33课程目录第一讲液压原理概述第二讲油泵液压原理第三讲先导阀液压原理第四讲多路阀液压原理第五讲平衡阀液压原理第六讲行走马达液压原理44EBZ160掘进机55奥钢联AHM105岩巷掘进机66我司EBZ160液压原理第一讲液压原理概述77EBZ318H硬岩液压原理88第二讲油泵液压原理力士乐A11VO负载敏感变量泵99力士乐A11VO油泵剖视图力士乐A11VO泵头阀结构剖视图1010恒压泵接法示意图11114TH6液控先导阀（四向手柄）原理分析在静止位置时，控制手柄由4个复位弹簧（8）保持在中位。油口（1、2、3、4）通过孔（11）与回油孔T相通。当搬动手柄（5）时，柱塞（9）被压下顶着复位弹簧（8）和控制弹簧（7）。控制弹簧（7）开始向下推动控制阀芯（6）并关闭相应油口和回油口T的连接。与此同时，相应油口通过孔（11）与油口P相通。一旦控制阀芯（6）处于控制弹簧（7）的力和相应油口（油口1、2、3或4）液压力之间第三讲先导阀液压原理4TH先导阀结构图1212的力平衡时，闭环控制阶段开始。由于控制阀芯（6）和控制弹簧（7）之间的相互作用，相应油口的压与柱塞（9）的行程成比例，因而与控制手柄（5）的位置成比例。4TH先导阀液压原理图13132TH液控先导阀原理分析2TH先导阀结构剖视图2TH6型先导控制阀包括操作杆（1）、2个减压阀和壳体（6）。每个减压阀由控制阀芯（2）、控制弹簧（3）、复位弹簧（4）和柱塞（5）组成。在无操作动作时，由复位弹簧（4）将操作杆保持在中位，控制油口（1、2）通过孔（8）与油箱相连接。1414当手柄（1）被转动时，柱塞（5）克服复位弹簧（4）和控制弹簧（3）的力。与此同时，在控制弹簧（3）的推动下，控制阀芯（2）首先堵住相应的油口和回油口T。同时通过孔（8）将相应的油口与P口相连，当控制阀芯（2）与控制弹簧（3）的力和控制油口（1、2）产生的液压力平衡时，控制就开始。由于控制阀芯（2）和控制弹簧（3）之间的相互作用，相应油口的压力与柱塞（5）的行程成比例，因而与控制手柄（1）的位置成比例。1515第四讲多路阀液压原理力士乐多路阀结构图及油口（如下）：A、B口先导油口16161432876568991-阀体，2-主阀芯，3-压力补偿阀，4-Ls溢流阀，5-二次溢流阀，6-流量调节螺钉，7-Ls梭阀，8-弹簧腔，9-弹簧，10-螺堵，11-盖板1011力士乐换向阀联结构图：1717从负载引出的LS信号通路联合成一个公共的LS通路，并且最终保证一个最大信号控制油泵。当所有阀不动作时，油泵没有得到信号，此时油泵排量几乎为零，低压泄荷。当有两个或更多的执行元件动作时，只有最高的LS信号作用于油泵。多路阀原理分析1818连接标准盖此端有螺堵LS压力反馈孔压力补偿阀安装孔主阀芯安装主阀芯安装示意图1919第五讲平衡阀液压原理平衡阀原理分析平衡阀是工程机械使用较多的一种阀，它对改善工程机械某些机构的使用性能起着不可忽视的作用，它可以保证机构在负载的作用下微动和平稳动作，保证执行元件的动作安全。阀芯采用锥面密封，几乎无泄漏，密封效果好，具有“锁”的作用，可使重物长时间停留在某一位置上。平衡阀允许从油口2（进油）到油口1（负载）的自由流动，从油口1到油口2的流动则被截止，直到达到预定的压力设定值或在油口3（控制）的控制压力足够大。压力设定值：210bar.平衡阀液压符号图2020油缸平衡阀平衡阀SUN平衡阀SUN溢流阀平衡阀块组件SUN平衡溢流阀块2121平衡阀溢流阀力士乐平衡溢流阀块布赫平衡溢流阀注意：SUN平衡阀调节方法为顺时针旋转压力减小，逆时针旋转增大。伊顿、力士乐平衡阀调节方法均为顺时针旋转压力增大，逆时针旋转压力减小。2222第六讲行走马达液压原理液压马达结构分析力士乐A6VE变量柱塞马达2323行走马达采用的是斜轴式变量柱塞马达，每转几何排量160mL/r，最大工作压力250bar，额定压力400bar。行走减速器内置有制动器，马达上装有行车制动阀，制动器开启压力20bar。为了保证马达寿命，马达内置了高压溢流阀，在突然受到...
