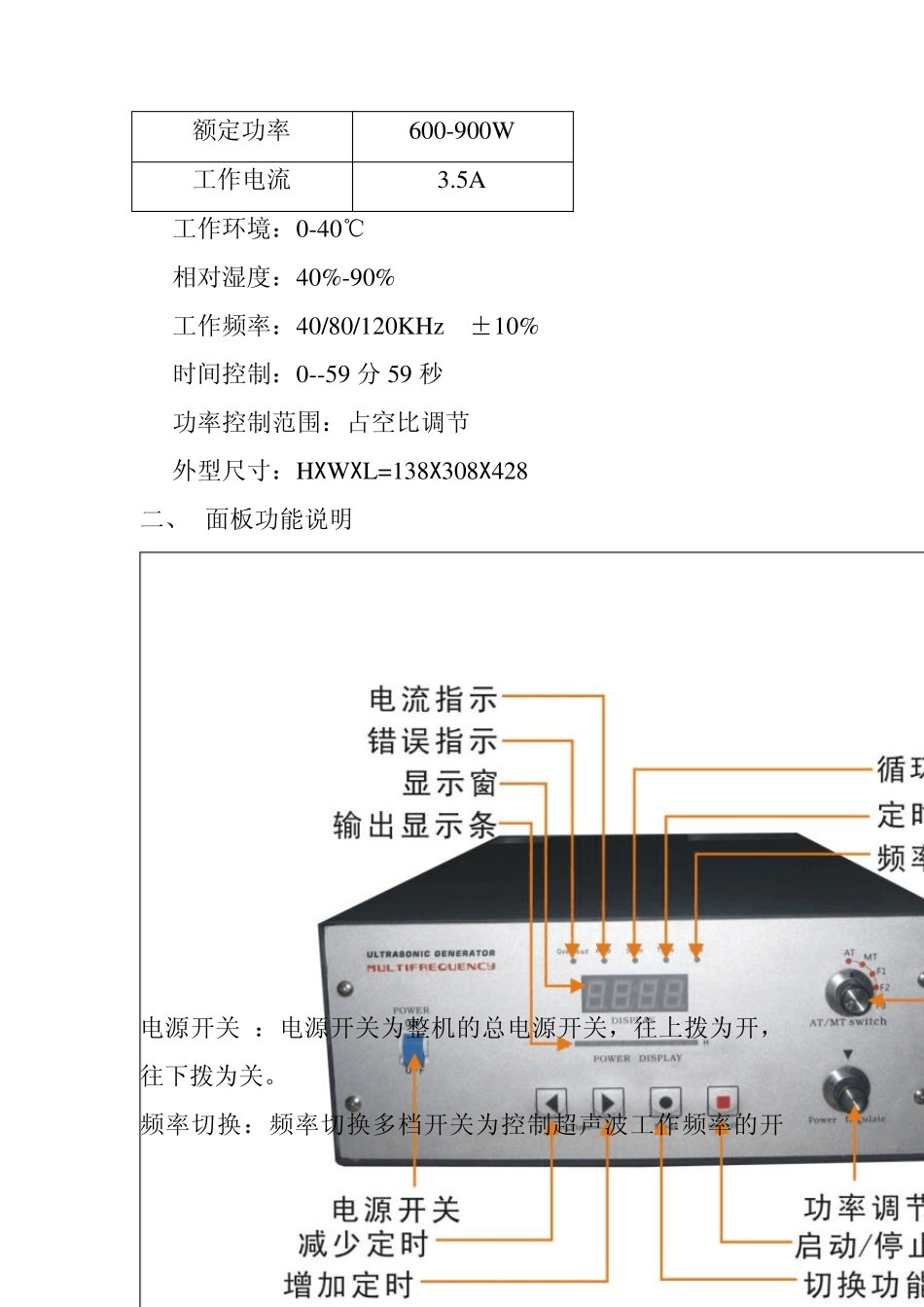

多频超声波发生器 HM-1000 操作说明书 （版本1.0） 一、 性能简介 1、国际领先的IGBT 驱动模式，保证功率的均衡及稳定。 2、具有软性启动功能，可防止主机瞬间启动电流过大。 3、具有外部驱动（Remote Control）功能，方便远程操控。 4、具扫频功能（约±1KHz ）。 5、三种频率自动或手动变频交换输出（爆洗功能），清洗效果更佳。 6、通过频率的数字生成和调节，在 10％到 100％的范围内可调的输出功率始终可用，恒定的输出功率和间隔功能有效确保清洗物精确的超声波辐射。 7、LED功率和状态指示灯以及显示详细数字的LCD数码屏，确保操作方便安全。 8、发生器系列配有不同的防护功能，例如智能冷却系统以及短路，空转和过载保护功能，以确保最高的工作安全性。 9、绝佳散热设计，可适应于长时间清洗运行。 10、防腐蚀机箱设计，运行不受使用环境的制约。 二、主要技术参数 工作电压：AC220V 50/60Hz ±10% 工作电流：请注意，设备不能在长时间在大于额定电流 的状态下运行。 额定功率 600-900W 工作电流 3.5A 工作环境：0-40℃ 相对湿度：40%-90% 工作频率：40/80/120KHz ±10% 时间控制：0--59 分 59 秒 功率控制范围：占空比调节 1-99% 外型尺寸：HXWXL=138X308X428 二、 面板功能说明 电源开关 ：电源开关为整机的总电源开关，往上拨为开，往下拨为关。 频率切换：频率切换多档开关为控制超声波工作频率的开关，AT 为自动频率切换（40/80/120KHz），MT 为手动频率切换分为三种工作频率段F1-40KHz 、F2-80KHz 、F3-120KHz。 功率调节：功率调节电位器为控制超声波输出功率大小的电位器，顺时针调节为从小到大，逆时针调节为从大到小，可调整超声功率范围为10—100%。 功率调节指示 ：功率调节指示分为10 个 LED 指示档位，根据功率调节电位器调整功率的大小亮 LED，当 全部都灭时，超声波输出功率为0；当全部都亮时，超声波输出功率为100%。 操作按键：〈切换功能键〉为控制LED 数码显示模式，可以分别显示整机工作电流、超声波工作频率、定时时间/PLC、或扫描显示模式。 电流过载指示 :针对 HL-2600 系列机型，电流分为5A、7A、9A 三个段，如果在调试机器，或正常工作时最大工作电流超过规格书上的 要求。Overload 指示灯将常亮，提示用户注意，不要将电流调的太大，以避免影响机器的使用寿命。 注意：Overload 指示灯亮，不会关掉超声波发生器，只提示！ 界面操作说明...
