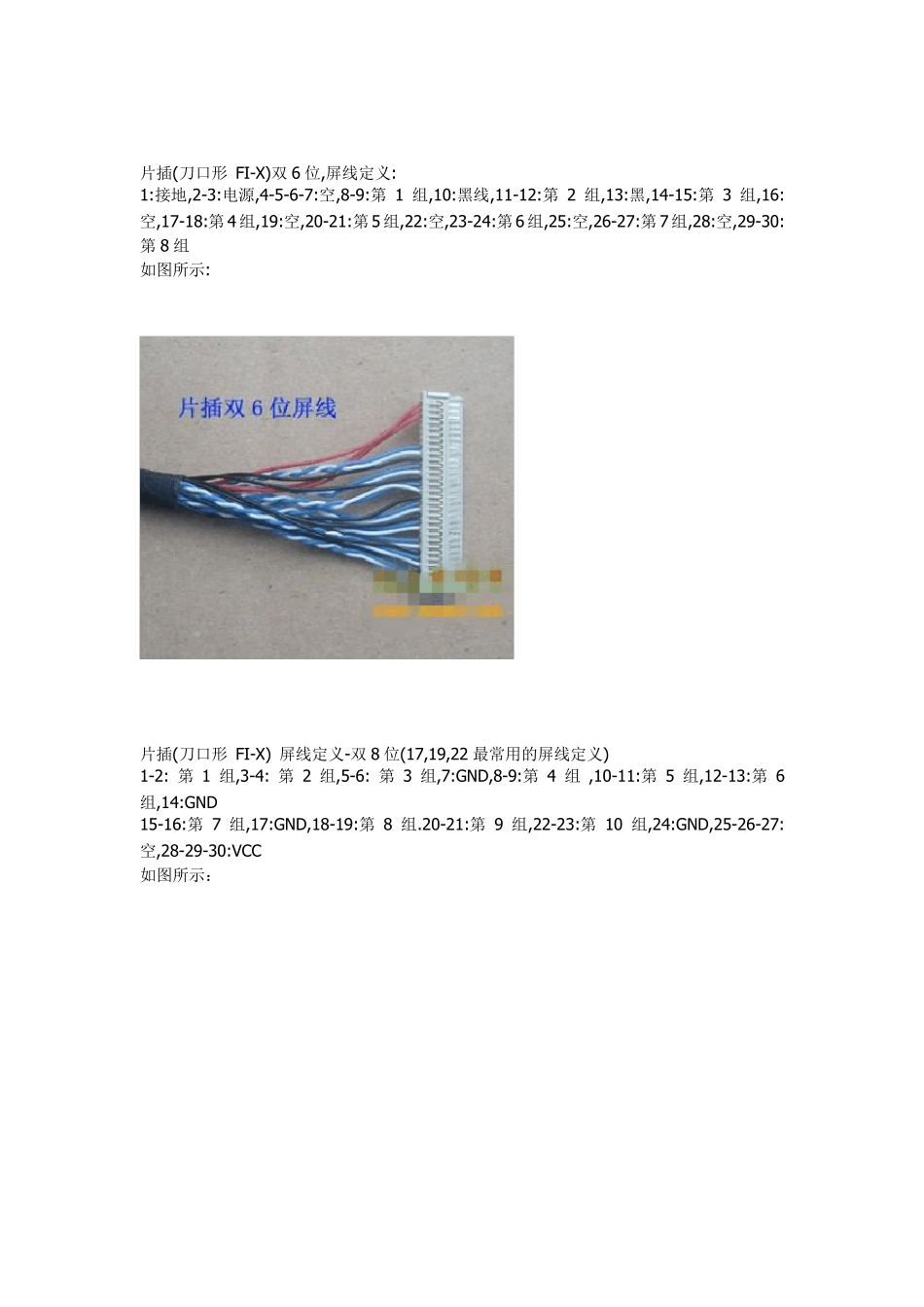

常用LVDS 液晶屏线定义: 针插单 6 位(DF14)屏线定义: 1-2:电源,3-4:接地,5-6:第 1 组,7 空,8-9 第 2 组 10:空,11-12:第 3 组,13:空,14-15:第 4组,16,17,18,19,20:空, 如图所示: 针插单 8 位(DF14)屏线定义: 1-2:电源,3-4:接地,5-6:第 1 组,7 空,8-9 第 2 组 10:空,11-12:第 3 组,13:空,14-15:第 4 组,16:空,17-18:第 5 组,19,20:空, 如图所示: 针插双6 位(DF14)20 针转30 针,屏线定义: 1-2:电源,3-4:接地,5-6:第 1 组,7-8:第 2 组,9-10:第 3 组,11-12:第 4 组,13-14:第 5 组,15-16:第 6 组,17-18:第 7 组,19-20:第 8 组 如图所示: 片插(刀口形 FI-X)单 6 位20 针转30 针屏线定义: 1:地,2-3:VCC,4-5-6-7:接地,8-9: 第 1 组,10:接地,11-12:第 2 组,13:接地,14-15:第 3 组,16:接地,17-18: 第 4 组, 19-20-21-22-23-24-25-26-27-28-29-30, 如图所示: 片插(刀口形 FI-X)双6 位,屏线定义: 1:接地,2-3:电源,4-5-6-7:空,8-9:第 1 组,10:黑线,11-12:第 2 组,13:黑,14-15:第 3 组,16:空,17-18:第 4 组,19:空,20-21:第 5 组,22:空,23-24:第 6 组,25:空,26-27:第 7 组,28:空,29-30:第 8 组 如图所示: 片插(刀口形 FI-X) 屏线定义-双8 位(17,19,22 最常用的屏线定义) 1-2: 第 1 组,3-4: 第 2 组,5-6: 第 3 组,7:GND,8-9:第 4 组 ,10-11:第 5 组,12-13:第 6组,14:GND 15-16:第 7 组,17:GND,18-19:第 8 组.20-21:第 9 组,22-23:第 10 组,24:GND,25-26-27:空,28-29-30:VCC 如图所示: 片插(刀口形 FI-X )双8 位反线屏线定义: 1-2-3:VCC,4-5-6-7-8-9:接地,10-11: 第 1 组,12-13:第 2 组,14-15:第 3 组,16-17: 第 4组,18-19:第 5 组,20-21:第 6 组,22-23:第 7 组,24-25:第 8 组,26-27:第 9 组,28-29:第 10组,30:GND: 如图所示: 针插(DF14)双8 位屏线定义: 1:空,2-3:第 1 组,4-5: 第 2 组,6-7:第 3 组,8-9:第 4 组,10-11: 第 5 组,12-13:第 6 组,14-15:第7组,16-17:第8组,18-19:第9组,20-21:第10组,22-23-24-25:空,26-27:接地,28空,29-30:电源, 如图所示: 片插单6 位14 针(DF19)小口: 1-2:电源3-4:接地,5-6:第1 组,7-8:第2 组,9-10:第3 组,11-12:第4 组, 13-14:空脚 如图所示; 特殊屏线引脚定义: 18.5 寸(CLAA185W A,M185B1,等)有一些大屏液晶电视也用此线(V260B1)常用屏线: 1-2-3:空,4:接地,5-6:第1 组,7:空,8-9:第2 组,10:空,11-12:第3 组,13:空,14-15:第4 组,16:空,17-18:第5 组,19:接地,20-21-22:空,23-24-25:接地,26-27-28-29-30:电源 如图所示: LP133x3 DF14/D6 20-20: 1-2:电源,3-4:接地,5-6-7:空,8-9:第1 组,10:空,11-12:第2 组,13:空,14-15 第3 组,16:空,17-18:第4 组,19-20:空, 如图所示: LP133X4: 1-2-3-4:电源,5-6-7-8:接地,9-10:第1 组,11:空,12-13:第2 组,14:空,15-16:第3 组,17:空,18-19:第4 组,20:空 如上图所示: LTM12C270:液晶屏插口定义: 1-2:电源,3-4:接地,5-6:第 1 组,7-8 空,9-10 第 2 组,11-12:空脚,13-14:第 3 组,15-16:空脚,17-18:第 4 组,19-20:空脚, 如图所示: (ITXG71D)+5v: 1-2:电源 3-4:接地,5-6:第 1 组,7-8:第 2 组,9-10:第 3 组,11-12:第 4 组, 13-20:空脚 如图所示:
