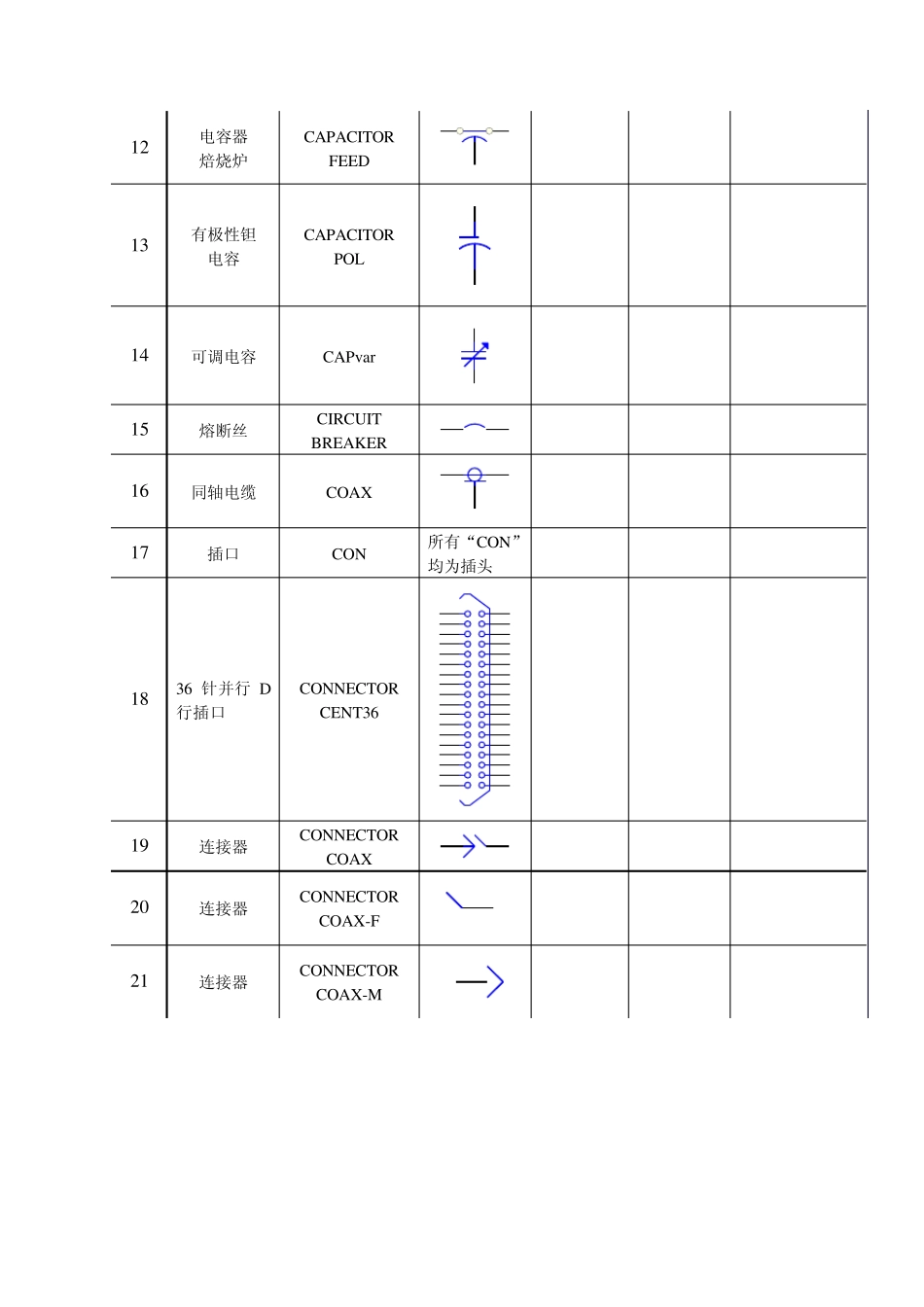

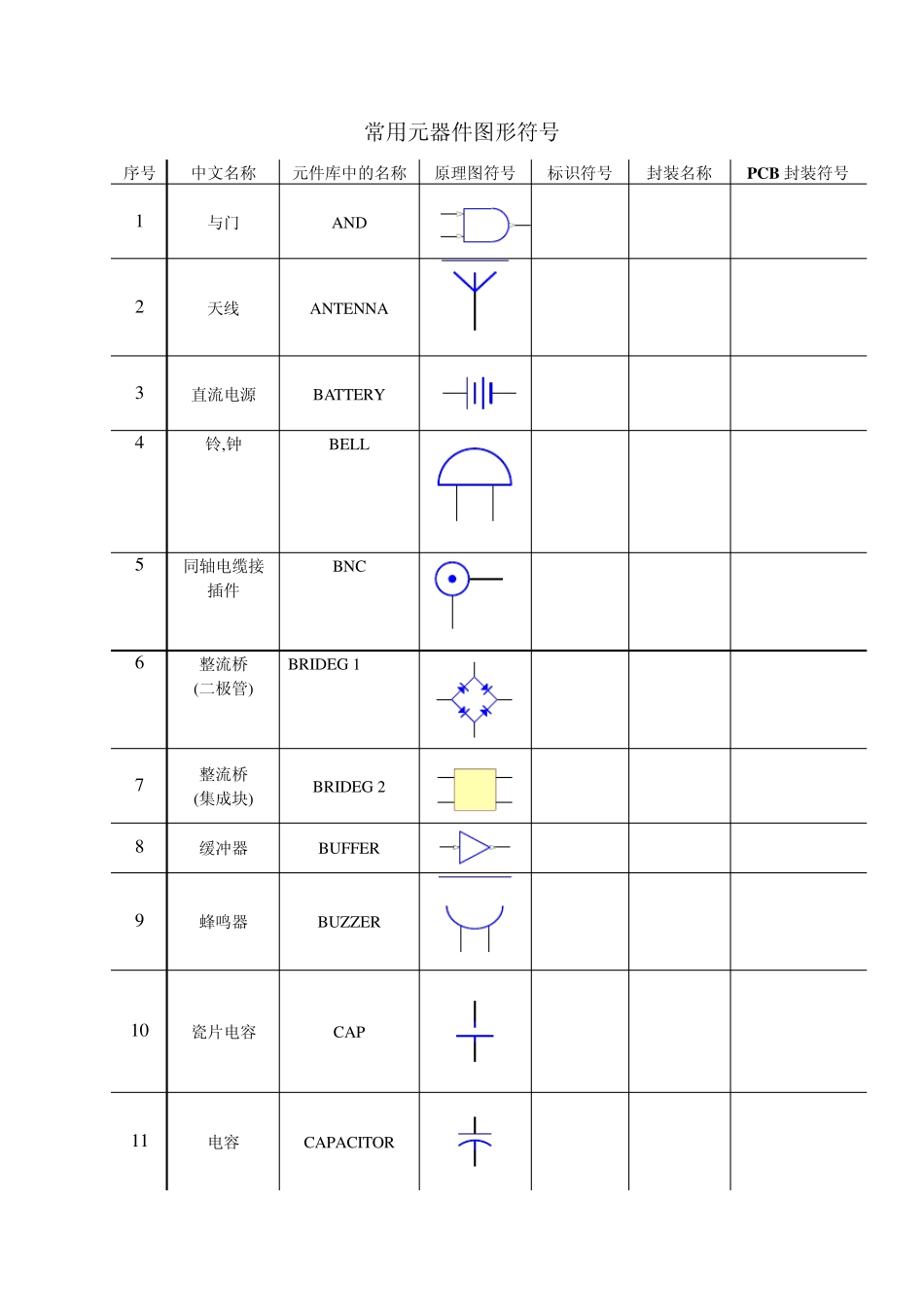

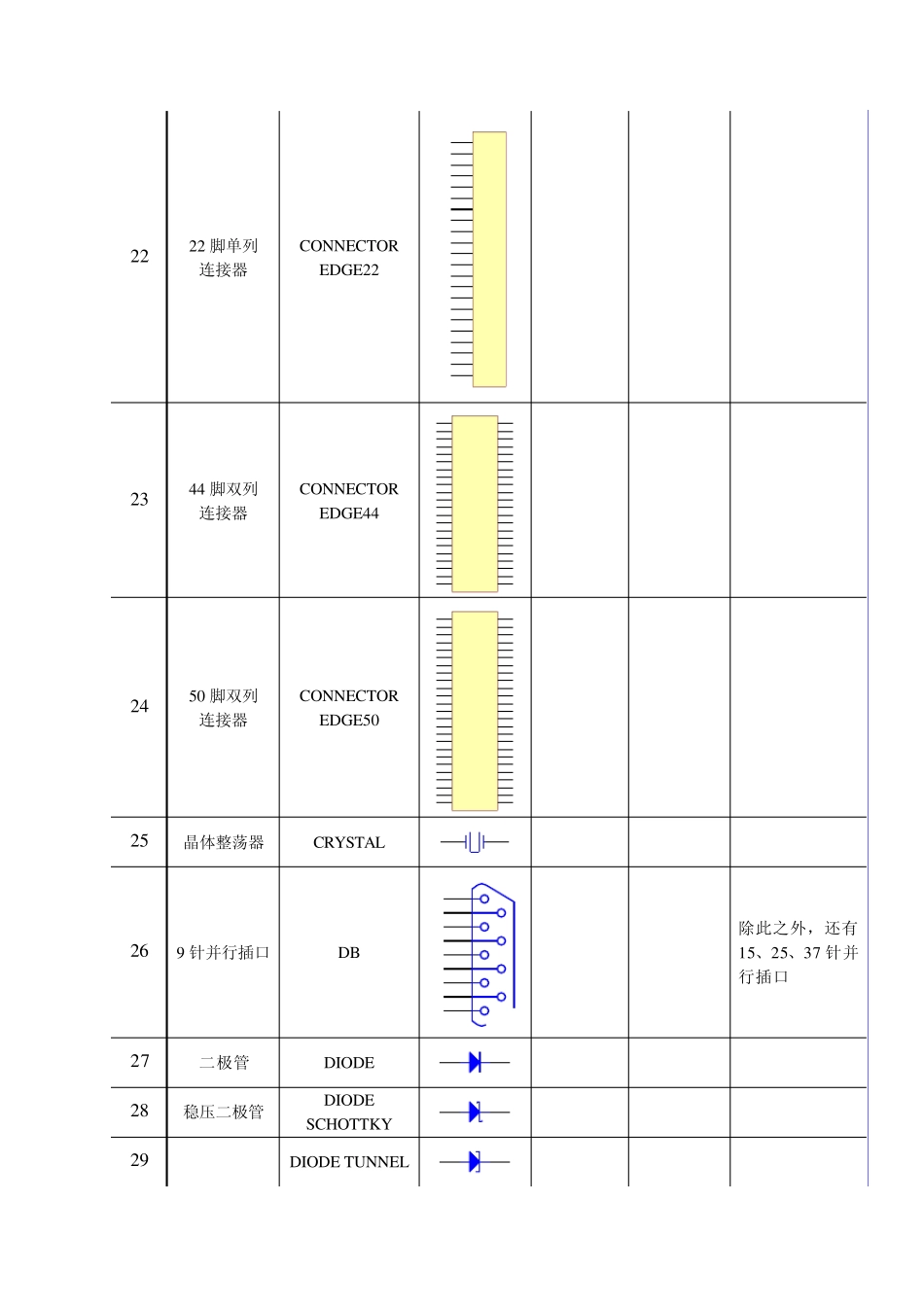

常用元器件图形符号 序号 中文名称 元件库中的名称 原理图符号 标识符号 封装名称 PCB 封装符号 1 与门 AND 2 天线 ANTENNA 3 直流电源 BATTERY 4 铃,钟 BELL 5 同轴电缆接插件 BNC 6 整流桥 (二极管) BRIDEG 1 7 整流桥 (集成块) BRIDEG 2 8 缓冲器 BUFFER 9 蜂鸣器 BUZZER 10 瓷片电容 CAP 11 电容 CAPACITOR 12 电容器 焙烧炉 CAPACITOR FEED 13 有极性钽 电容 CAPACITOR POL 14 可调电容 CAPv ar 15 熔断丝 CIRCUIT BREAKER 16 同轴电缆 COAX 17 插口 CON 所有“CON”均为插头 18 36 针并行 D行插口 CONNECTOR CENT36 19 连接器 CONNECTOR COAX 20 连接器 CONNECTOR COAX-F 21 连接器 CONNECTOR COAX-M 22 22 脚单列 连接器 CONNECTOR EDGE22 23 44 脚双列 连接器 CONNECTOR EDGE44 24 50 脚双列 连接器 CONNECTOR EDGE50 25 晶体整荡器 CRYSTAL 26 9 针并行插口 DB 除此之外，还有15、25、37 针并行插口 27 二极管 DIODE 28 稳压二极管 DIODE SCHOTTKY 29 DIODE TUNNEL 30 变容二极管 DIODE v arACTOR 31 3 段LED 数码管 DPY_3-SEG 32 7 段LED 数码管 DPY_7-SEG 33 带小数点 7 段LED 数码管 DPY_7-SEG_DP 34 “米”字 16 段LED 数码管 DPY_16-SEG 35 DPY_LED_BARS 36 DPY_OVERFLOW 37 电解电容 ELECTRO 1 38 电解电容 ELECTRO 2 39 熔断器 （保险管） FUSE 1 40 熔体 FUSE2 41 2 端子单排插头 HEADER 2 除此之外，还有各种端子数量的单排插头 42 4 端子双排插头 HEADER 2X2 除此之外，还有各种端子数量的双排插头 43 电感 INDUCTOR 45 带铁芯(固定)电感 INDUCTOR IRON 46 带铁芯(固定)同名端电感 INDUCTOR IRON 47 带铁芯 （可调） 同名端电感 INDUCTOR ISOLATED 48 INDUCTOR VAR 49 DUCTOR VARIABLE IRON 50 电感 INDUCTOR1 51 带铁芯电感 INDUCTOR2 52 可调电感 INDUCTOR3 53 带铁芯 可调电感 INDUCTOR4 54 N 沟道场效应管 JFET N 55 P 沟道场效应管 JFET P 56 N 沟道场效应管 JFET N 57 P 沟道场效应管 JFET P 58 跳线 JUMPER 59 灯泡 LAMP 60 起辉器 LAMP NEDN 61 发光二极管 LED 62 仪表 METER 63 麦克风 MICROPHONE 1 64 麦克风 MICROPHONE 2 65 N ...
