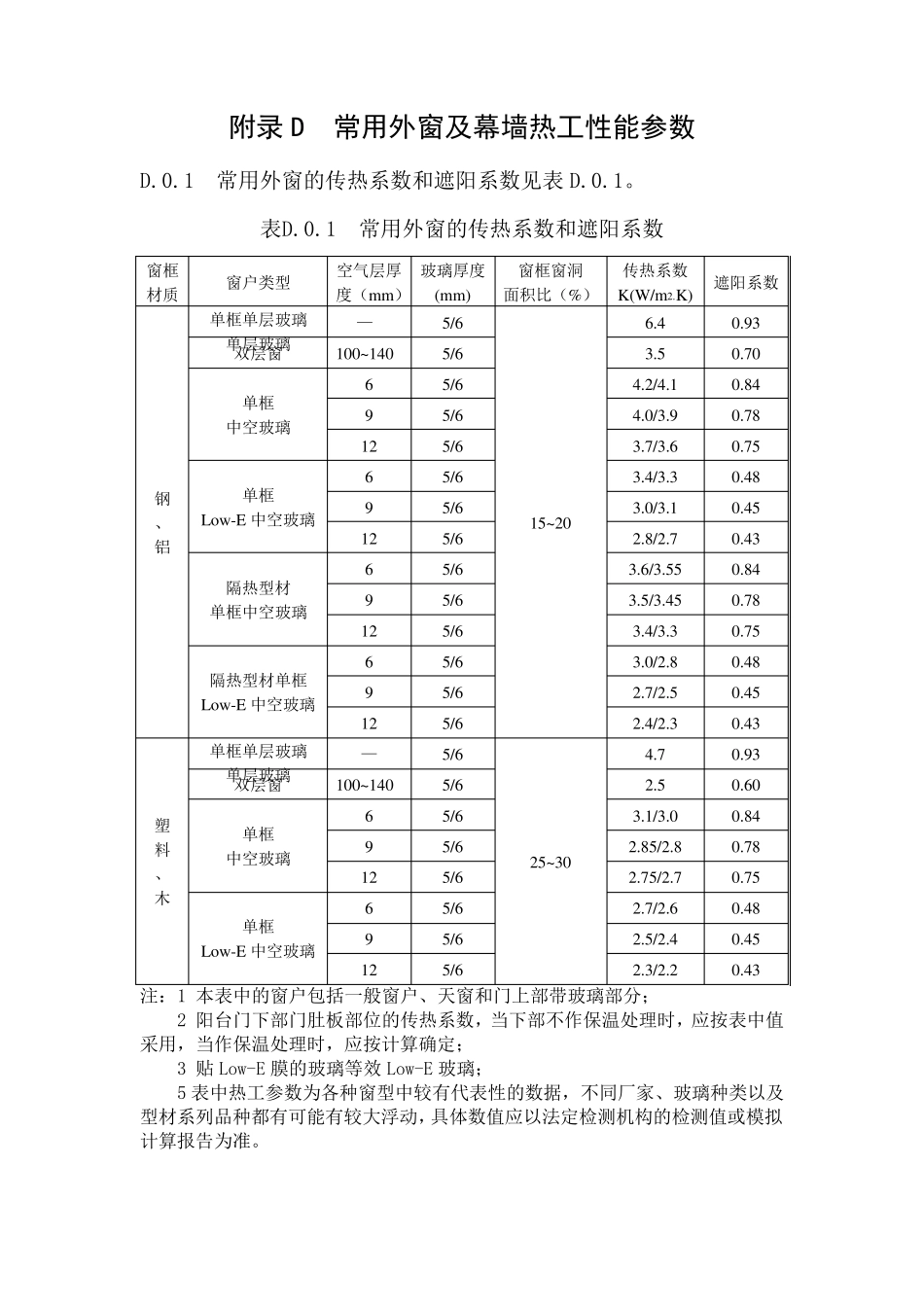

附录D 常用外窗及幕墙热工性能参数 D.0.1 常用外窗的传热系数和遮阳系数见表D.0.1。 表D.0.1 常用外窗的传热系数和遮阳系数 窗框材质 窗户类型 空气层厚度（mm） 玻璃厚度(mm) 窗框窗洞 面积比（%） 传热系数 K(W/m2.K) 遮阳系数 钢 、 铝 单框单层玻璃 单层玻璃 — 5/6 15~20 6.4 0.93 双层窗 100~140 5/6 3.5 0.70 单框 中空玻璃 6 5/6 4.2/4.1 0.84 9 5/6 4.0/3.9 0.78 12 5/6 3.7/3.6 0.75 单框 Low-E 中空玻璃 6 5/6 3.4/3.3 0.48 9 5/6 3.0/3.1 0.45 12 5/6 2.8/2.7 0.43 隔热型材 单框中空玻璃 6 5/6 3.6/3.55 0.84 9 5/6 3.5/3.45 0.78 12 5/6 3.4/3.3 0.75 隔热型材单框 Low-E 中空玻璃 6 5/6 3.0/2.8 0.48 9 5/6 2.7/2.5 0.45 12 5/6 2.4/2.3 0.43 塑 料 、 木 单框单层玻璃 单层玻璃 — 5/6 25~30 4.7 0.93 双层窗 100~140 5/6 2.5 0.60 单框 中空玻璃 6 5/6 3.1/3.0 0.84 9 5/6 2.85/2.8 0.78 12 5/6 2.75/2.7 0.75 单框 Low-E 中空玻璃 6 5/6 2.7/2.6 0.48 9 5/6 2.5/2.4 0.45 12 5/6 2.3/2.2 0.43 注：1 本表中的窗户包括一般窗户、天窗和门上部带玻璃部分； 2 阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用，当作保温处理时，应按计算确定； 3 贴 Low-E 膜的玻璃等效 Low-E 玻璃； 5 表中热工参数为各种窗型中较有代表性的数据，不同厂家、玻璃种类以及型材系列品种都有可能有较大浮动，具体数值应以法定检测机构的检测值或模拟计算报告为准。 D.0.2 典型玻璃的光学、热工性能参数见表D.0.2。 表D.0.2 典型玻璃的光学、热工性能参数 玻璃品种及规格（mm） 可见光透射比τv 太阳能总透射比gg 遮阳系数SC 中部传热系数K W/(㎡.K) 透明 玻璃 3 透明玻璃 0.83 0.87 1.00 5.8 6 透明玻璃 0.77 0.82 0.93 5.7 12 透明玻璃 0.65 0.74 0.84 5.5 吸热 玻璃 5 绿色吸热玻璃 0.77 0.64 0.76 5.7 6 蓝色吸热玻璃 0.54 0.62 0.72 5.7 5 茶色吸热玻璃 0.50 0.62 0.72 5.7 5 灰色吸热玻璃 0.42 0.60 0.69 5.7 热反射玻璃 6 高透光热反射玻璃 0.56 0.56 0.64 5.7 6 中等透光热反射玻璃 0.40 0.43 0.49 5.4 6 低透光热反射玻璃 0.15 0.26 0.30 4.6 6 特低透光热反射玻璃 0.11 0.25 0...
