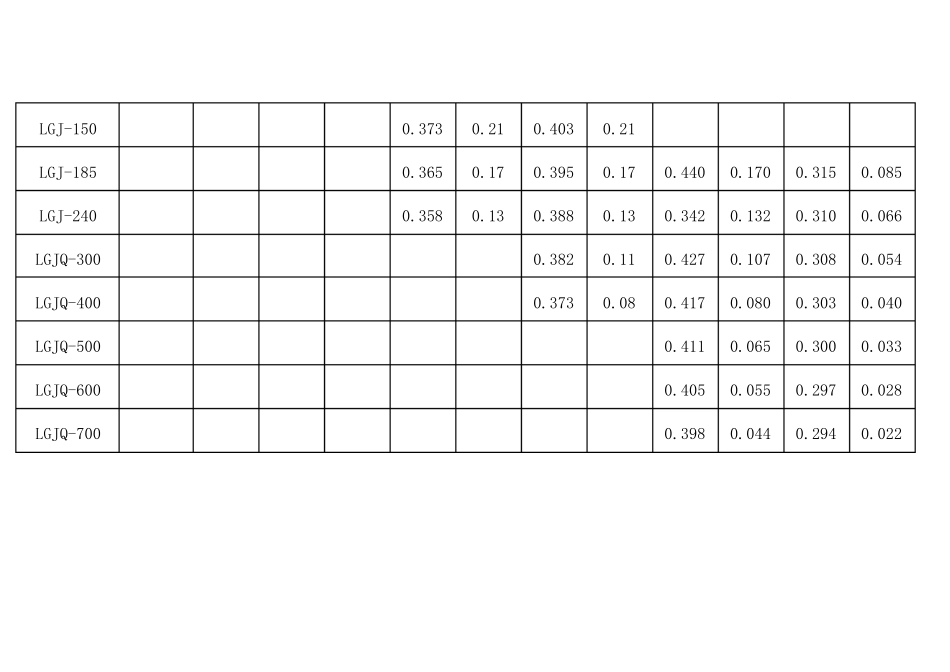

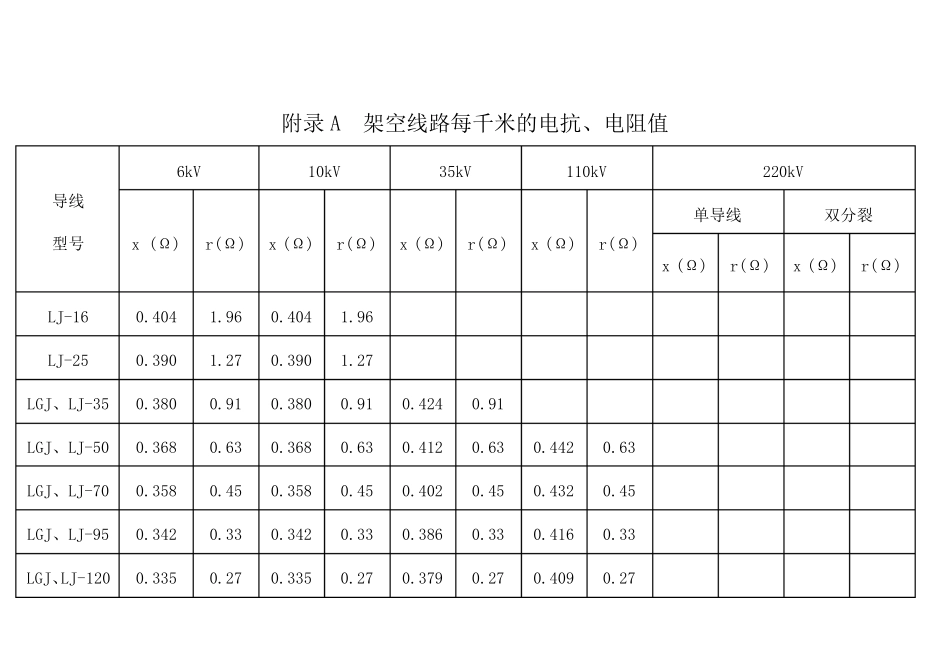

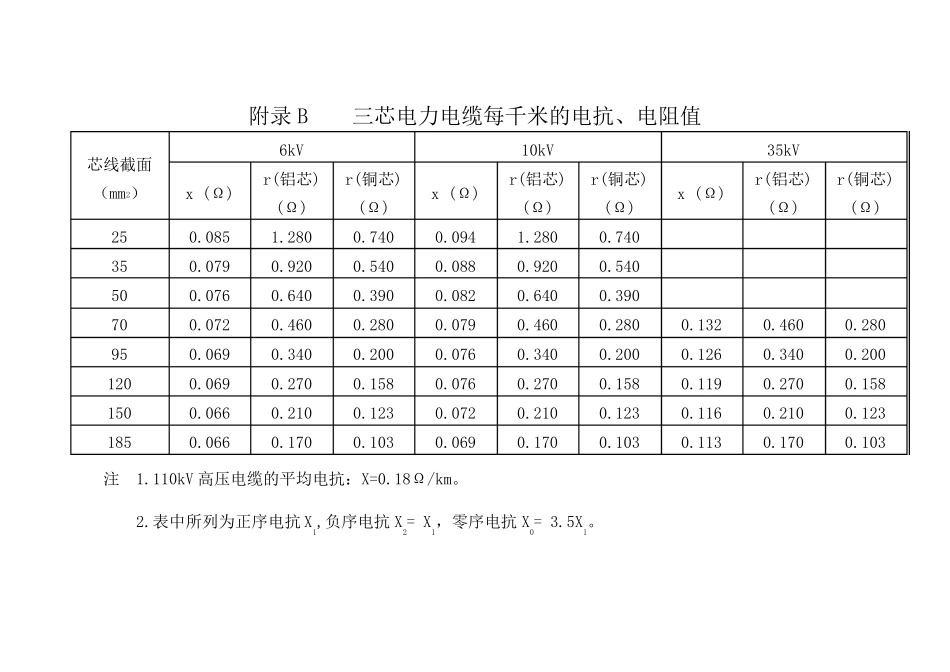

附录A 架空线路每千米的电抗、电阻值 导线 型号 6kV 10kV 35kV 110kV 220kV x (Ω) r(Ω) x (Ω) r(Ω) x (Ω) r(Ω) x (Ω) r(Ω) 单导线 双分裂 x (Ω) r(Ω) x (Ω) r(Ω) LJ-16 0.404 1.96 0.404 1.96 LJ-25 0.390 1.27 0.390 1.27 LGJ、LJ-35 0.380 0.91 0.380 0.91 0.424 0.91 LGJ、LJ-50 0.368 0.63 0.368 0.63 0.412 0.63 0.442 0.63 LGJ、LJ-70 0.358 0.45 0.358 0.45 0.402 0.45 0.432 0.45 LGJ、LJ-95 0.342 0.33 0.342 0.33 0.386 0.33 0.416 0.33 LGJ、LJ-120 0.335 0.27 0.335 0.27 0.379 0.27 0.409 0.27 LGJ-150 0.373 0.21 0.403 0.21 LGJ-185 0.365 0.17 0.395 0.17 0.440 0.170 0.315 0.085 LGJ-240 0.358 0.13 0.388 0.13 0.342 0.132 0.310 0.066 LGJQ-300 0.382 0.11 0.427 0.107 0.308 0.054 LGJQ-400 0.373 0.08 0.417 0.080 0.303 0.040 LGJQ-500 0.411 0.065 0.300 0.033 LGJQ-600 0.405 0.055 0.297 0.028 LGJQ-700 0.398 0.044 0.294 0.022 附录B 三芯电力电缆每千米的电抗、电阻值 芯线截面 （mm2） 6kV 10kV 35kV x (Ω) r(铝芯) (Ω) r(铜芯) (Ω) x (Ω) r(铝芯) (Ω) r(铜芯) (Ω) x (Ω) r(铝芯) (Ω) r(铜芯) (Ω) 25 0.085 1.280 0.740 0.094 1.280 0.740 35 0.079 0.920 0.540 0.088 0.920 0.540 50 0.076 0.640 0.390 0.082 0.640 0.390 70 0.072 0.460 0.280 0.079 0.460 0.280 0.132 0.460 0.280 95 0.069 0.340 0.200 0.076 0.340 0.200 0.126 0.340 0.200 120 0.069 0.270 0.158 0.076 0.270 0.158 0.119 0.270 0.158 150 0.066 0.210 0.123 0.072 0.210 0.123 0.116 0.210 0.123 185 0.066 0.170 0.103 0.069 0.170 0.103 0.113 0.170 0.103 注 1.110kV 高压电缆的平均电抗：X=0.18Ω/km。 2.表中所列为正序电抗X1,负序电抗X2= X1，零序电抗X0= 3.5X1。 附录C 各电压等级基准值表 表C.1 基准容量Sb=1000MVA 时的基准值表 Ub（kV） 0.4 6.3 10.5 37 115 230 Ib（kA） 1440 91.6 55 15.6 5.02 2.51 Zb（∏） 0.00016 0.0397 0.1103 1.369 13.23 52.9 表C.2 基准容量Sb=100MVA 时的基准值表 Ub（kV） 0.4 6.3 10.5 3...
