常用电线电缆型号及图解VIP免费

常用电线电缆型号及图解_第1页
1/6
常用电线电缆型号及图解_第2页
2/6
常用电线电缆型号及图解_第3页
3/6

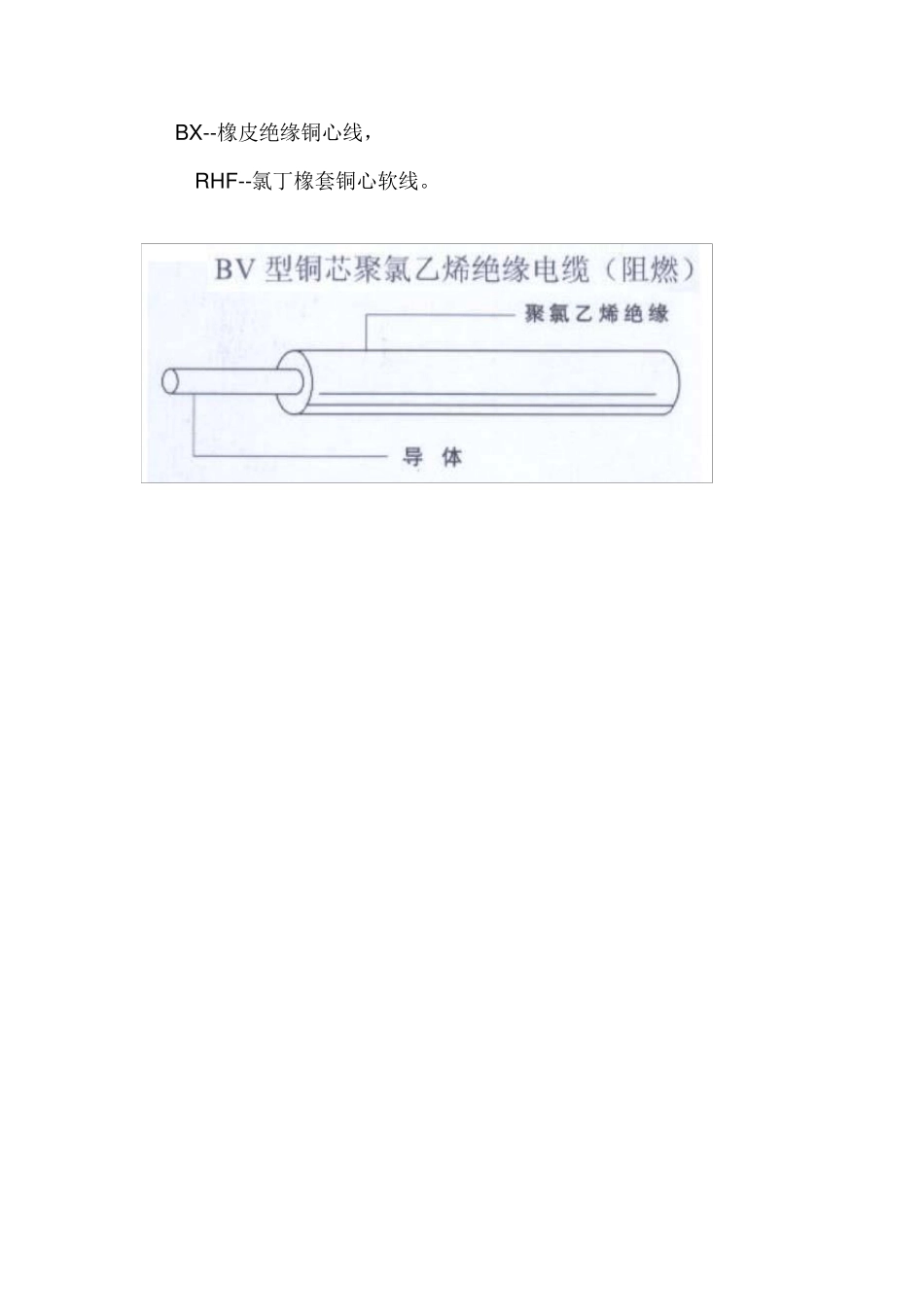

常用电缆的特性如下 CEF——乙丙橡胶绝缘氯丁橡胶护套,船用阻燃电力电缆。 CVV——聚氯乙烯绝缘,聚氯乙烯护套船用阻燃电力电缆。 氧舱电线常采用BV,BX,RV,RVV 系列电线,其中: BV——铜芯聚氯乙烯绝缘电线,长期允许温度65℃,最低温度-15℃,工作电压交流 500V,直流 1000V,固定敷设于室内、外,可明敷也可暗敷。 BX——铜芯橡皮绝缘线,最高使用温度65℃,敷于室内。 RV——聚氯乙烯绝缘单芯软线,最高使用温度65℃,最低使用温度-15℃,工作电压交流 250V,直流 500V,用作仪器和设备的内部接线。 RVV——铜芯聚氯乙烯绝缘和护套软电线,允许长期工作温度105℃,工作电压交流 500V,直流 1000V,用于潮湿,机械防护要求高,经常移动和弯曲的场合。 电缆常见型号 VV 表示:聚氯乙烯绝缘(第一个 V),聚氯乙烯护套(第二个 V) YJV22 表示:交连聚氯乙烯绝缘(YJ),聚氯乙烯护套(V),钢带凯装(22) 型号加“ZR”或“FR”的为阻燃电缆(电线)。加“L”为铝线 电线的型号较简单: BVV--聚氯乙烯绝缘和护套铜心线, BV--聚氯乙烯绝缘铜心线, BVR--聚氯乙烯绝缘铜心软线, BX--橡皮绝缘铜心线, RHF--氯丁橡套铜心软线。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

常用电线电缆型号及图解
