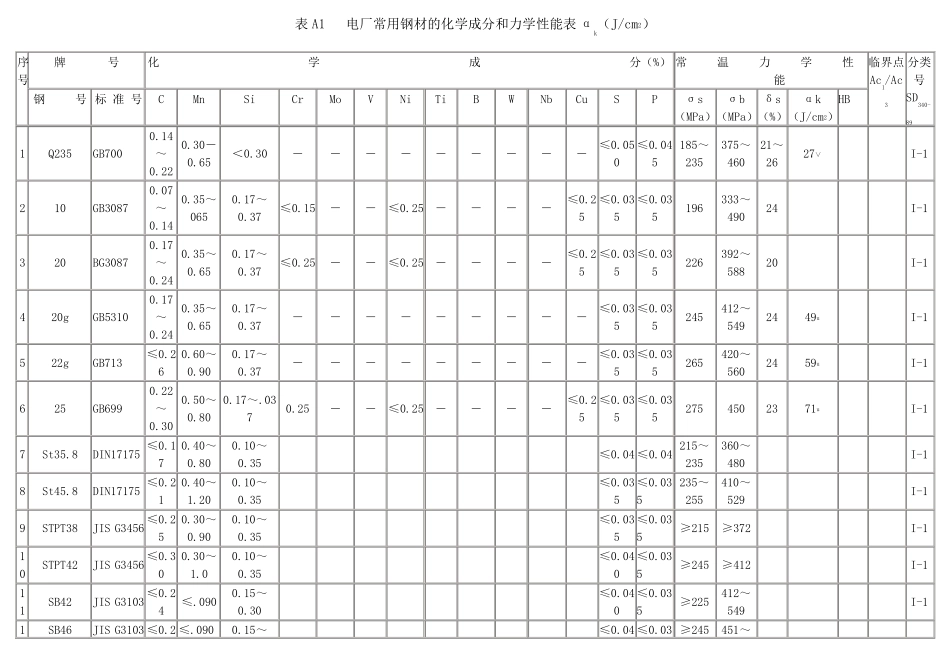

表A1 电厂常用钢材的化学成分和力学性能表αk（J/cm2） 序 号 牌 号 化 学 成 分（%） 常 温 力 学 性 能 临界点 Ac1/Ac3 分类号 SD340-89 钢 号 标 准 号 C Mn Si Cr Mo V Ni Ti B W Nb Cu S P σs （MPa） σb （MPa） δs （%） αk （J/cm2） HB 1 Q235 GB700 0.14～0.22 0.30－0.65 ＜0.30 － － － － － － － － － ≤0.050 ≤0.045 185～235 375～460 21～26 27∨ I-1 2 10 GB3087 0.07～0.14 0.35～065 0.17～0.37 ≤0.15 － － ≤0.25 － － － － ≤0.25 ≤0.035 ≤0.035 196 333～490 24 I-1 3 20 BG3087 0.17～0.24 0.35～0.65 0.17～0.37 ≤0.25 － － ≤0.25 － － － － ≤0.25 ≤0.035 ≤0.035 226 392～588 20 I-1 4 20g GB5310 0.17～0.24 0.35～0.65 0.17～0.37 － － － － － － － － － ≤0.035 ≤0.035 245 412～549 24 49u I-1 5 22g GB713 ≤0.26 0.60～0.90 0.17～0.37 － － － － － － － － － ≤0.035 ≤0.035 265 420～560 24 59u I-1 6 25 GB699 0.22～0.30 0.50～0.80 0.17～.037 0.25 － － ≤0.25 － － － － ≤0.25 ≤0.035 ≤0.035 275 450 23 71u I-1 7 St35.8 DIN17175 ≤0.17 0.40～0.80 0.10～0.35 ≤0.04 ≤0.04 215～235 360～480 I-1 8 St45.8 DIN17175 ≤0.21 0.40～1.20 0.10～0.35 ≤0.035 ≤0.035 235～255 410～529 I-1 9 STPT38 JIS G3456 ≤0.25 0.30～0.90 0.10～0.35 ≤0.035 ≤0.035 ≥215 ≥372 I-1 10 STPT42 JIS G3456 ≤0.30 0.30～1.0 0.10～0.35 ≤0.040 ≤0.035 ≥245 ≥412 I-1 11 SB42 JIS G3103 ≤0.24 ≤.090 0.15～0.30 ≤0.040 ≤0.035 ≥225 412～549 I-1 1SB46 JIS G3103 ≤0.2 ≤.090 0.15～ ≤0.04 ≤0.03 ≥245 451～ 2 8 0.30 0 5 588 13 60 ASTM A515 0.24～0.31 ≤.090 0.15～0.40 ≤0.040 ≤0.035 220 115～550 ≥25 14 65 ASTM A515 0.28～0.33 ≤.090 0.15～0.40 ≤0.040 ≤0.035 240 450～585 ≥23 15 A-1 ASTM A210 ≤0.27 ≤.093 ≤0.10 ≤0.058 ≤0.048 ≥255 ≥414 ≥22 16 C ASTM A178 ≤0.35 ≤0.8 ≤0.060 ≤0.050 ≥255 ≥414 ≥...
