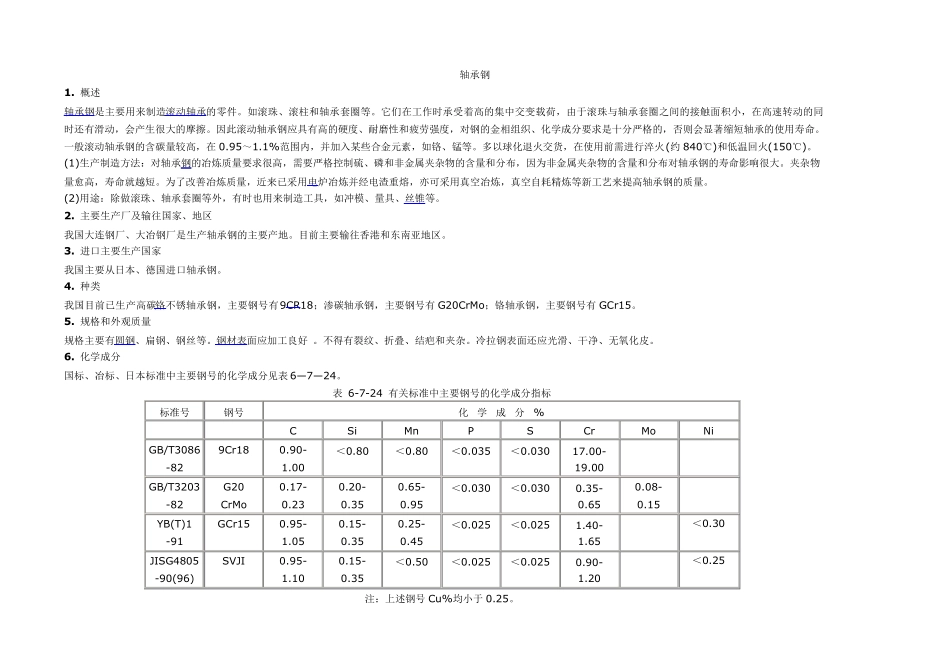

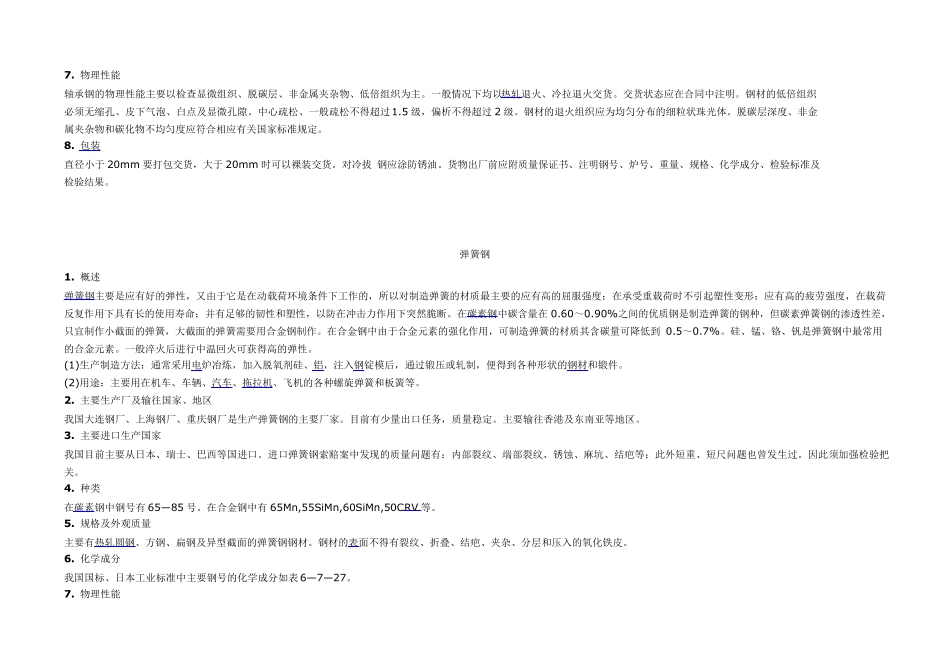

轴承钢 1. 概述 轴承钢是主要用来制造滚动轴承的零件。如滚珠、滚柱和轴承套圈等。它们在工作时承受着高的集中交变载荷,由于滚珠与轴承套圈之间的接触面积小,在高速转动的同时还有滑动,会产生很大的摩擦。因此滚动轴承钢应具有高的硬度、耐磨性和疲劳强度,对钢的金相组织、化学成分要求是十分严格的,否则会显著缩短轴承的使用寿命。一般滚动轴承钢的含碳量较高,在 0.95~1.1%范围内,并加入某些合金元素,如铬、锰等。多以球化退火交货,在使用前需进行淬火(约840℃)和低温回火(150℃)。 (1)生产制造方法:对轴承钢的冶炼质量要求很高,需要严格控制硫、磷和非金属夹杂物的含量和分布,因为非金属夹杂物的含量和分布对轴承钢的寿命影响很大。夹杂物量愈高,寿命就越短。为了改善冶炼质量,近来已采用电炉冶炼并经电渣重熔,亦可采用真空冶炼,真空自耗精炼等新工艺来提高轴承钢的质量。 (2)用途:除做滚珠、轴承套圈等外,有时也用来制造工具,如冲模、量具、丝锥等。 2. 主要生产厂及输往国家、地区 我国大连钢厂、大冶钢厂是生产轴承钢的主要产地。目前主要输往香港和东南亚地区。 3. 进口主要生产国家 我国主要从日本、德国进口轴承钢。 4. 种类 我国目前已生产高碳铬不锈轴承钢,主要钢号有9CR18;渗碳轴承钢,主要钢号有 G20CrMo;铬轴承钢,主要钢号有 GCr15。 5. 规格和外观质量 规格主要有圆钢、扁钢、钢丝等。钢材表面应加工良好 。不得有裂纹、折叠、结疤和夹杂。冷拉钢表面还应光滑、干净、无氧化皮。 6. 化学成分 国标、冶标、日本标准中主要钢号的化学成分见表 6— 7— 24。 表 6-7-24 有关标准中主要钢号的化学成分指标 标准号 钢号 化 学 成 分 % C Si Mn P S Cr Mo Ni GB/T3086 -82 9Cr18 0.90- 1.00 <0.80 <0.80 <0.035 <0.030 17.00- 19.00 GB/T3203 -82 G20 CrMo 0.17- 0.23 0.20- 0.35 0.65- 0.95 <0.030 <0.030 0.35- 0.65 0.08- 0.15 YB(T)1 -91 GCr15 0.95- 1.05 0.15- 0.35 0.25- 0.45 <0.025 <0.025 1.40- 1.65 <0.30 JISG4805 -90(96) SVJI 0.95- 1.10 0.15- 0.35 <0.50 <0.025 <0.025 0.90- 1.20 <0.25 注:上述钢号 Cu%均小于 0.25。 7. 物理性能 轴承钢的物理性能主要以检查显微组织、脱碳层、非金属夹杂物、低倍组织为主。一般情况下均以热轧退火、冷拉退火交货。交货状态应在合同中...
