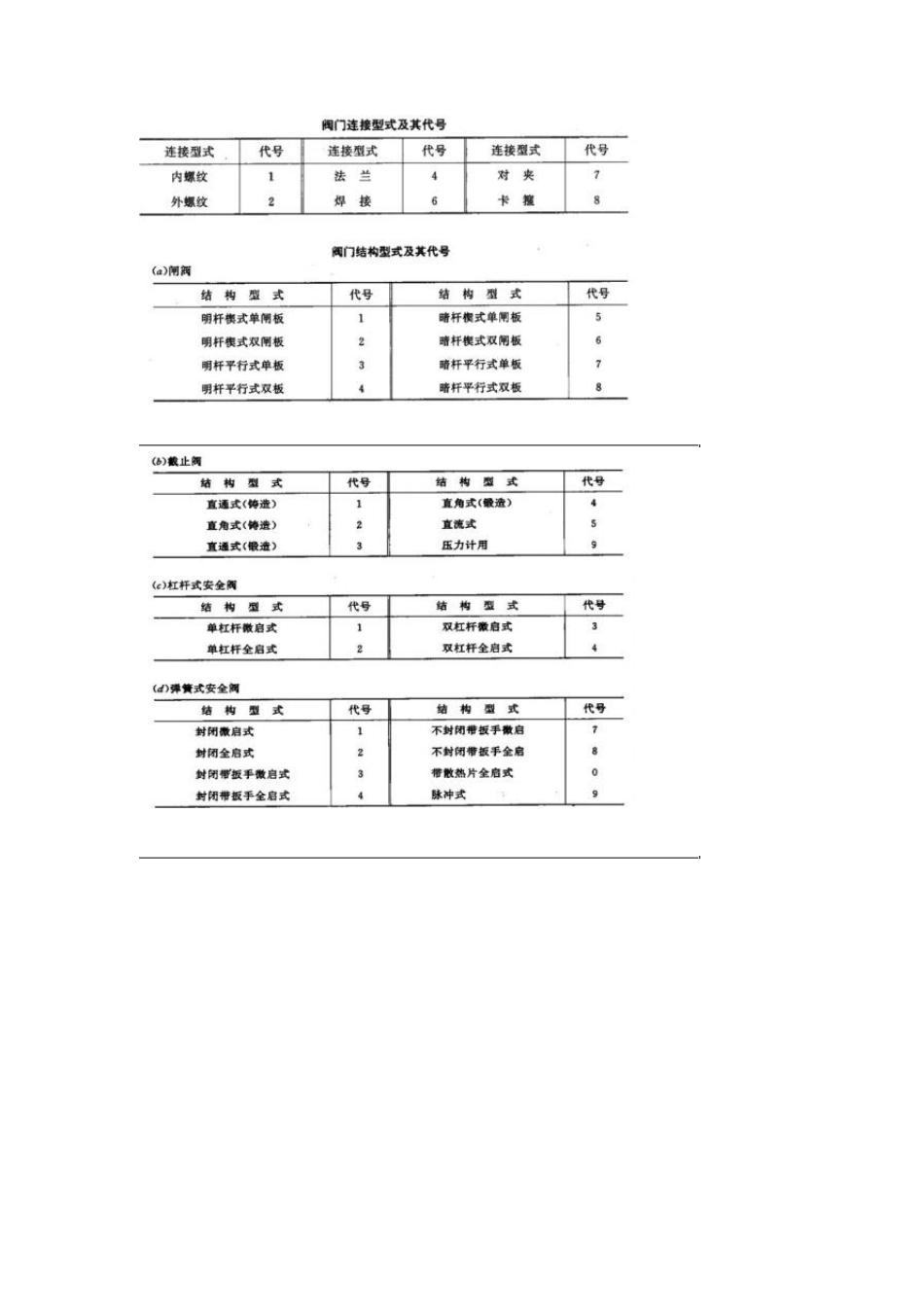

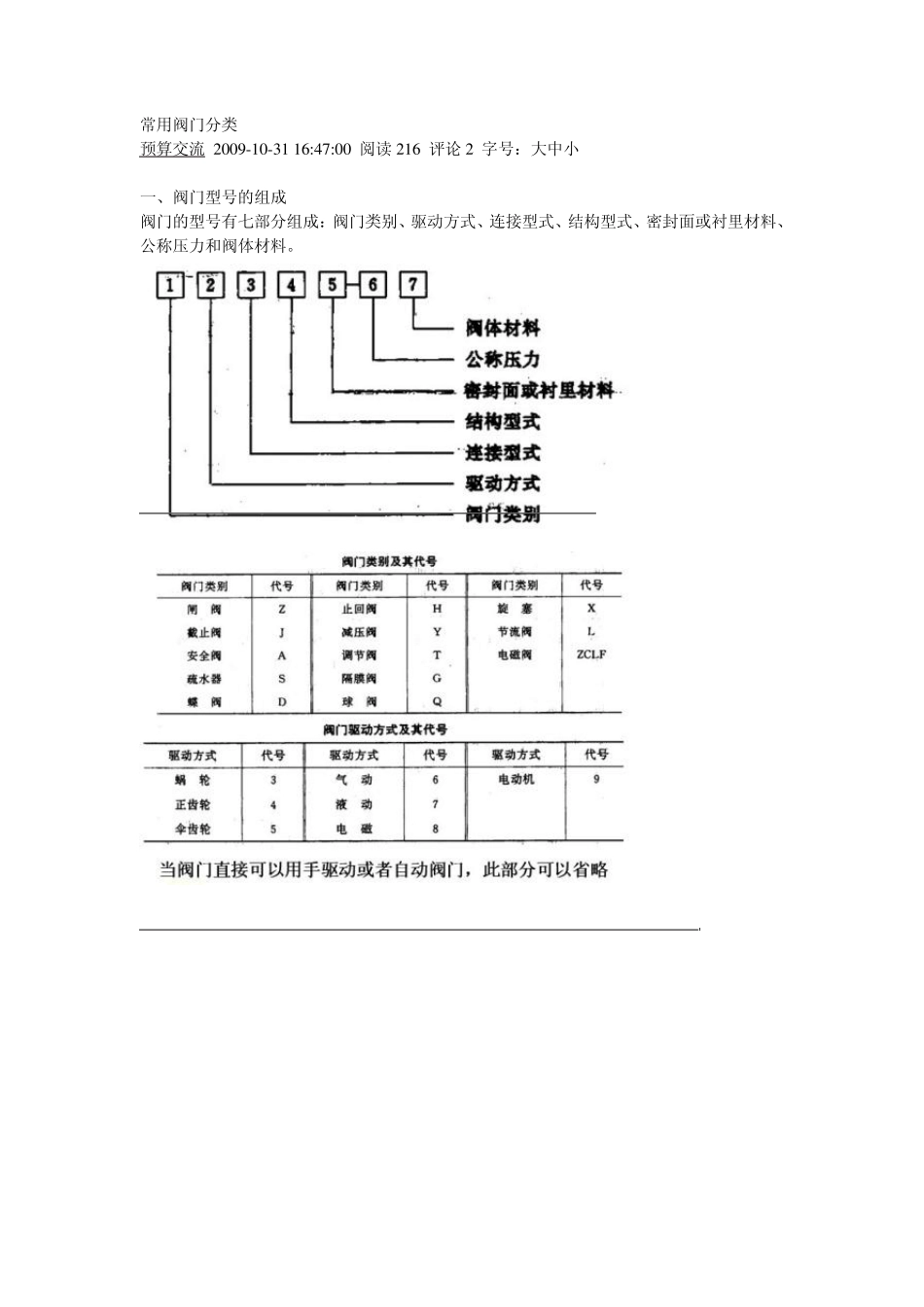

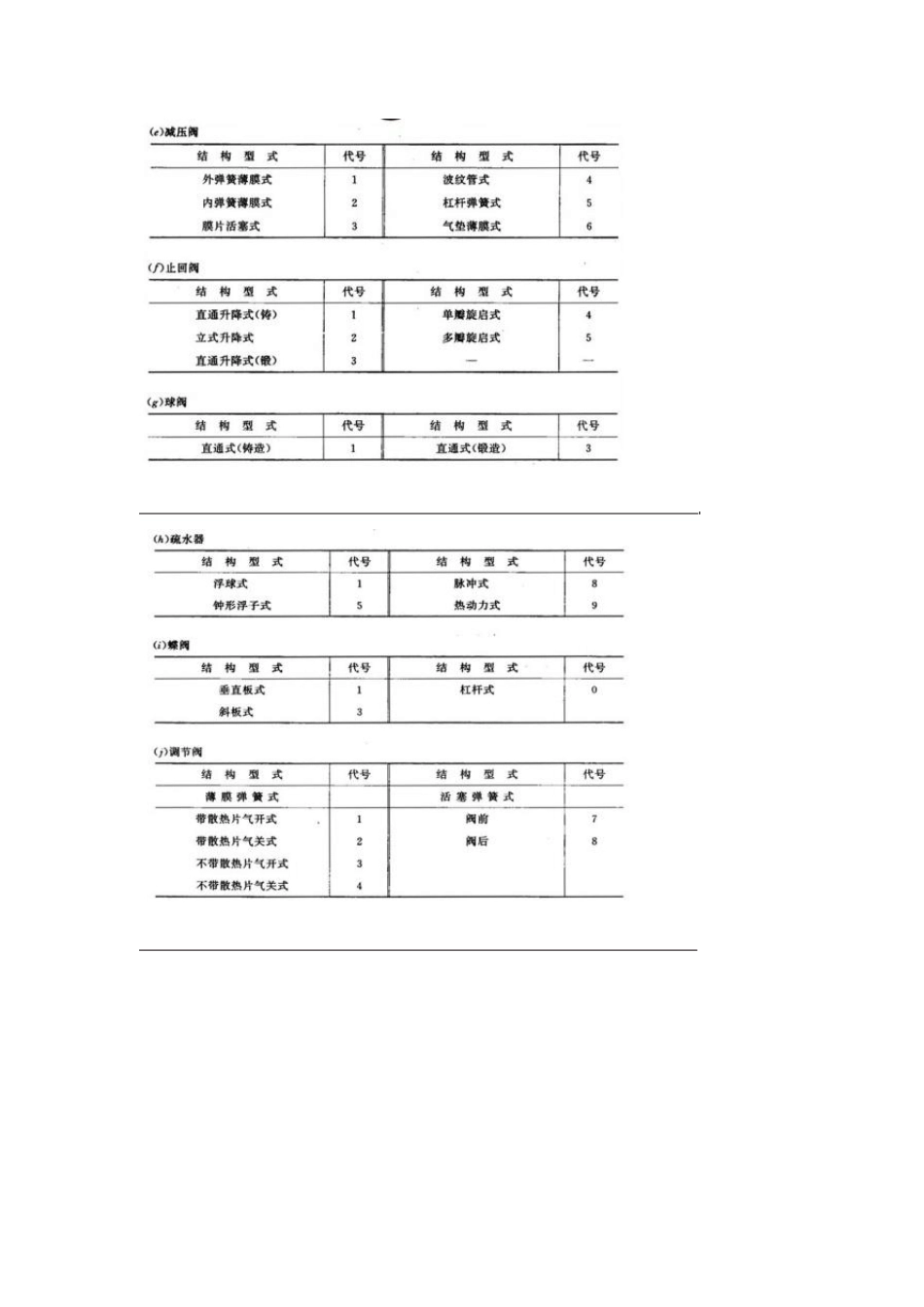

常用阀门分类 预算交流 2009-10-31 16:47:00 阅读216 评论2 字号：大中小 一、阀门型号的组成 阀门的型号有七部分组成：阀门类别、驱动方式、连接型式、结构型式、密封面或衬里材料、公称压力和阀体材料。 二、阀门型号举例 1.Z944T-1，DN500 公称直径 500m m ，电动机驱动，法兰连接，明杆平行式双闸板闸法，密封圈材料为铜，公称压力为 1MPa，阀体材料为灰铸铁（灰铸铁阀门 PN≤1.6MPa 不写材料代号）。 2. J11T-1.6，DN32 公称直径 32m m ，手轮驱动（第二部分省略），内螺纹连接，直通式（铸造），铜密封圈，公称压力为 1.6MPa，阀体材料为灰铸铁的截止阀。 3. H11T-1.6K，DN50 公称直径 50m m ，自动启闭（第二部分省略），内螺纹连接，直通升降式（铸造），铜密封圈，公称压力 1.6MPa，阀体材料为可锻铸铁的止回阀。 三、阀门的名称、规格、型号表示 每种阀门都应按顺序包括：名称、型号、规格三部分。 其中，阀门名称要简明扼要地表明其类别和连接型式。常用手动或自动启闭阀门的名称书写顺序为：先写阀门的连接型式，再写其类别（电动驱动的阀门先写驱动方式，再写类别）。例如，内螺纹截止阀，J11T-1.6，DN20;电动闸阀，Z944T-1，DN500。 四、阀门的外观标示 1、公称直径、公称压力和介质流向标示 为了便于从外观上识别阀门的直径、压力和介质的流向，阀门在出厂前将公称直径 DN，公称压力 PN 的数值和介质流动方向（以箭头）标示在阀体的正面。 2、阀门的涂色 为了表示阀体、密封圈材料或衬里材料（有衬里时），通常阀门出厂前，在阀门的手轮、阀盖、杠杆和阀体等不同部分涂上各种颜色的漆，以供安装阀门时识别。例如阀体上图黑色，表明阀体材料为灰铸铁或可锻铸铁；手轮上涂红色，表明密封圈材料为铜。 二、常用闸阀 1 、闸阀 阀体内有一平板与介质流动方向垂直，因此也成为闸板阀，靠平板的升降来启闭介质流。 3 、止回阀 止回阀又叫逆止阀、单向阀、单流阀，是一种自动启闭的阀门。在阀体内有一阀盘（或摇板），当介质顺流时，考期推力将阀盘或摇板升起（或旋开），截止流过；当介质倒流时，阀盘或摇板靠其自重或介质的反向压力自动关闭。按结构不同可分为升降式和旋起式两种。其中，升降式又分为立式升降式与升降式两种形式。立式升降式止回阀安装在垂直管道上，升降式及旋起式止回阀应安装在水平管道上。 4 、安全阀 安全阀是自动保险装置，当设备或管道系统内的压力超过工作...
