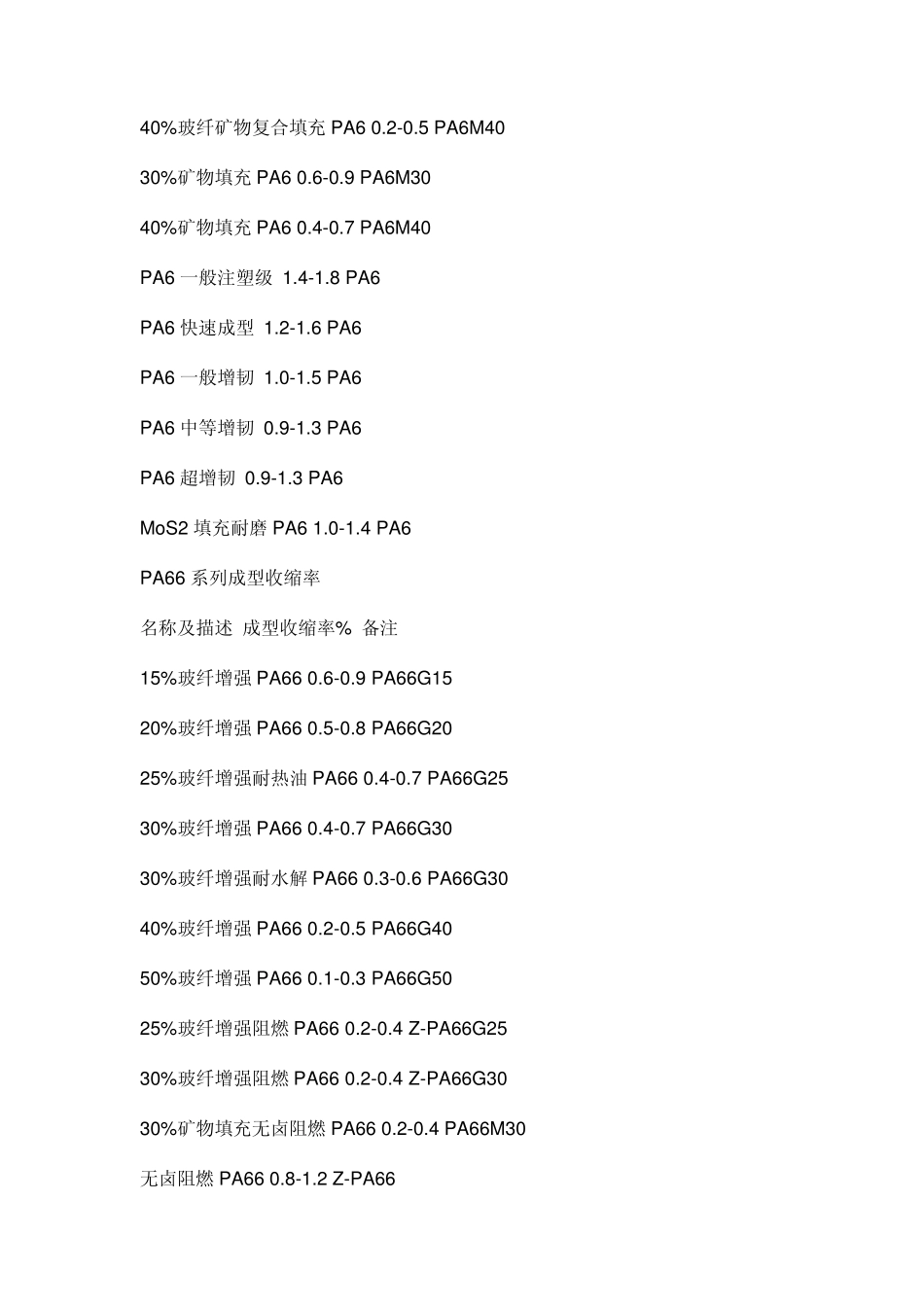

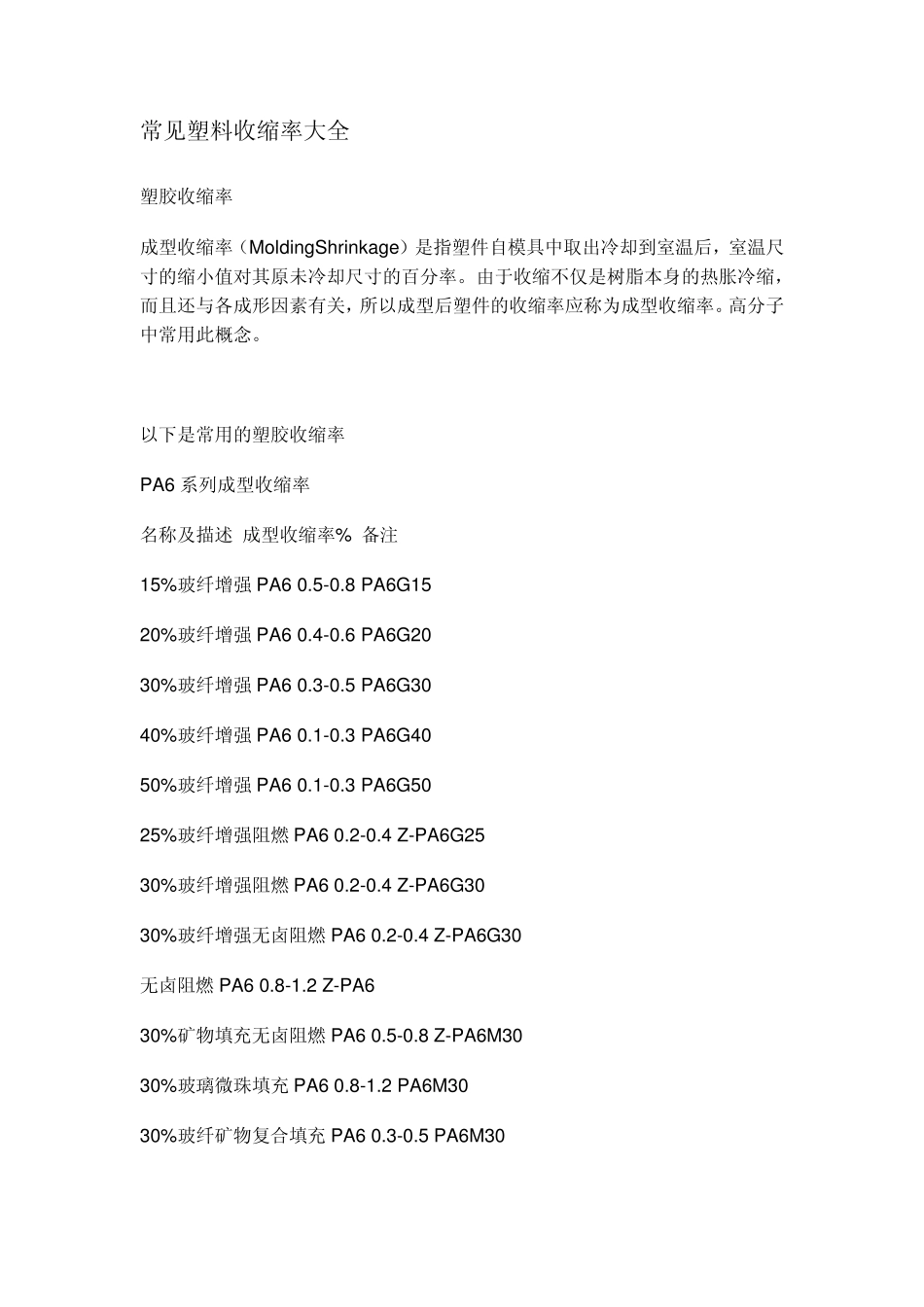

常见塑料收缩率大全 塑胶收缩率 成型收缩率（MoldingShrinkage）是指塑件自模具中取出冷却到室温后，室温尺寸的缩小值对其原未冷却尺寸的百分率。由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成型后塑件的收缩率应称为成型收缩率。高分子中常用此概念。 以下是常用的塑胶收缩率 PA6 系列成型收缩率 名称及描述 成型收缩率% 备注 15%玻纤增强 PA6 0.5-0.8 PA6G15 20%玻纤增强 PA6 0.4-0.6 PA6G20 30%玻纤增强 PA6 0.3-0.5 PA6G30 40%玻纤增强 PA6 0.1-0.3 PA6G40 50%玻纤增强 PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃 PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃 PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃 PA6 0.2-0.4 Z-PA6G30 无卤阻燃 PA6 0.8-1.2 Z-PA6 30%矿物填充无卤阻燃 PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充 PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充 PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40 PA6 一般注塑级 1.4-1.8 PA6 PA6 快速成型 1.2-1.6 PA6 PA6 一般增韧 1.0-1.5 PA6 PA6 中等增韧 0.9-1.3 PA6 PA6 超增韧 0.9-1.3 PA6 MoS2 填充耐磨 PA6 1.0-1.4 PA6 PA66 系列成型收缩率 名称及描述 成型收缩率% 备注 15%玻纤增强 PA66 0.6-0.9 PA66G15 20%玻纤增强 PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油 PA66 0.4-0.7 PA66G25 30%玻纤增强 PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解 PA66 0.3-0.6 PA66G30 40%玻纤增强 PA66 0.2-0.5 PA66G40 50%玻纤增强 PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃 PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃 PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃 PA66 0.2-0.4 PA66M30 无卤阻燃 PA66 0.8-1.2 Z-PA66 30%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M30 30%玻璃微珠填充PA66 0.8-1.2 PA66M30 30%玻纤矿物复合填充PA66 0.2-0.5 PA66M30 30%矿物填充PA66 0.6-0.9 PA66M30 40%矿物填充PA66 0.4-0.7 PA66M40 一般注塑级 PA66 1.5-1.8 PA66 快速成型 PA66 1.5-1.8 PA66 一般增韧 PA66 1.2-1.7 PA66 中等增韧 PA66 1.2-1.6 PA66 超增韧 PA66 1.2-1.6 PA66 MoS2 填充耐磨 PA66 1.2-1.6 PA66 PA/ABS 系列成型收缩率 名称及描述 成...
