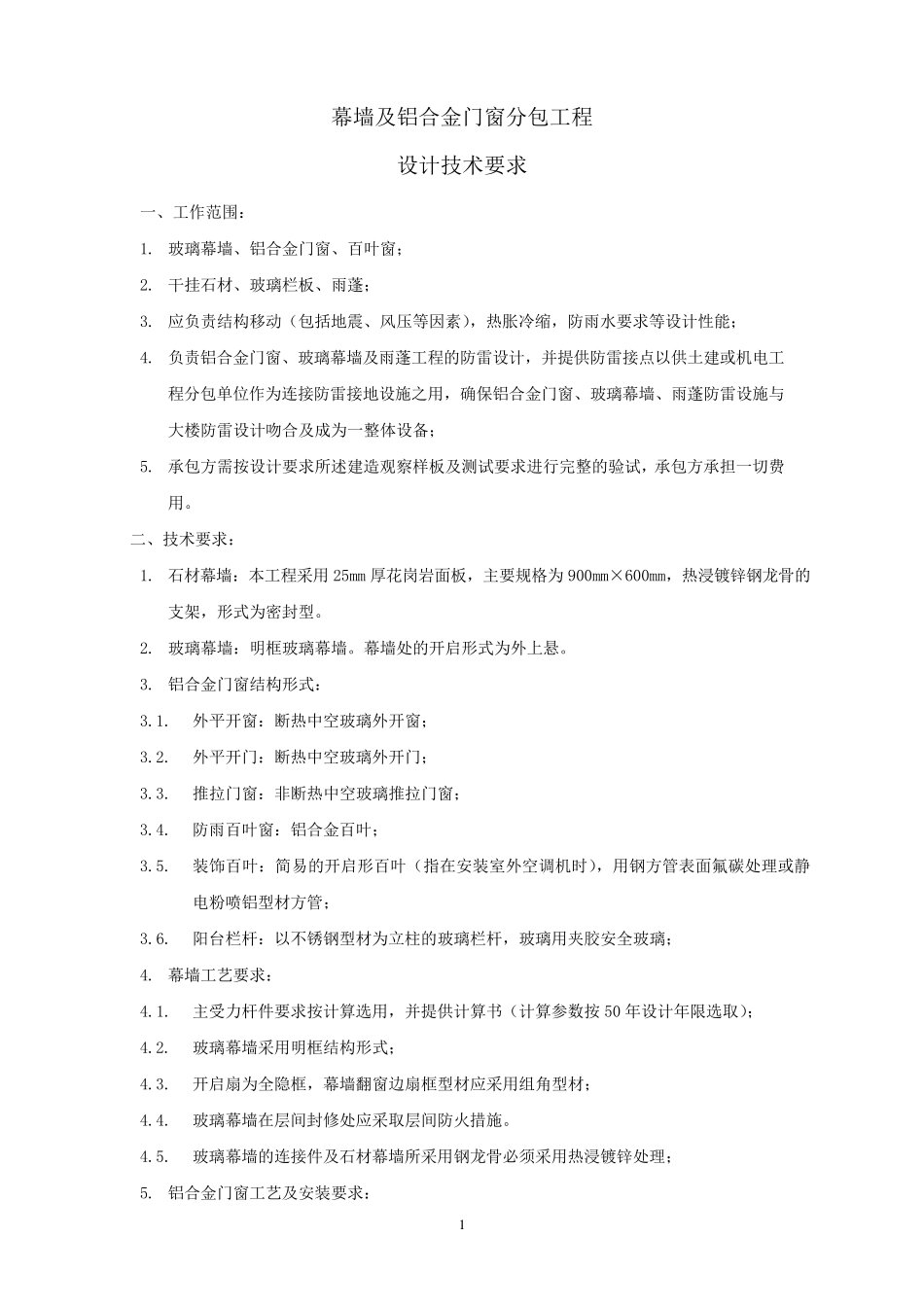

1 幕墙及铝合金门窗分包工程 设计技术要求 一、工作范围： 1. 玻璃幕墙、铝合金门窗、百叶窗； 2. 干挂石材、玻璃栏板、雨蓬； 3. 应负责结构移动（包括地震、风压等因素），热胀冷缩，防雨水要求等设计性能； 4. 负责铝合金门窗、玻璃幕墙及雨蓬工程的防雷设计，并提供防雷接点以供土建或机电工程分包单位作为连接防雷接地设施之用，确保铝合金门窗、玻璃幕墙、雨蓬防雷设施与大楼防雷设计吻合及成为一整体设备； 5. 承包方需按设计要求所述建造观察样板及测试要求进行完整的验试，承包方承担一切费用。 二、技术要求： 1. 石材幕墙：本工程采用25mm 厚花岗岩面板，主要规格为900mm×600mm，热浸镀锌钢龙骨的支架，形式为密封型。 2. 玻璃幕墙：明框玻璃幕墙。幕墙处的开启形式为外上悬。 3. 铝合金门窗结构形式： 3.1. 外平开窗：断热中空玻璃外开窗； 3.2. 外平开门：断热中空玻璃外开门； 3.3. 推拉门窗：非断热中空玻璃推拉门窗； 3.4. 防雨百叶窗：铝合金百叶； 3.5. 装饰百叶：简易的开启形百叶（指在安装室 外空调 机时 ），用钢方管 表 面氟 碳 处理 或静电粉 喷 铝型材方管 ； 3.6. 阳 台 栏杆 ：以不 锈 钢型材为立 柱 的玻璃栏杆 ，玻璃用夹 胶 安全 玻璃； 4. 幕墙工艺 要求： 4.1. 主受 力 杆 件 要求按计算 选 用，并提供计算 书 （计算 参 数 按50 年 设计年 限 选 取 ）； 4.2. 玻璃幕墙采用明框结构形式； 4.3. 开启扇 为全 隐 框，幕墙翻 窗边 扇 框型材应采用组 角 型材； 4.4. 玻璃幕墙在层 间 封修 处应采取 层 间 防火 措 施。 4.5. 玻璃幕墙的连接件 及石材幕墙所采用钢龙骨必 须 采用热浸镀锌处理 ； 5. 铝合金门窗工艺 及安装要求： 2 5.1. 玻璃采用室内安装结构形式（无论开启或固定玻璃压线均在室内安装）； 5.2. 铝合金门窗横竖框、扇料连接应使用机械组角工艺，禁止使用自攻钉连接； 5.3. 平开窗要求使用铝窗专用多点锁系统锁闭； 5.4. 推拉门使用钩锁每扇分别锁紧，严禁使用月牙锁； 5.5. 外开门采用双面执手多点锁系统； 5.6. 所有门窗都必须在有专业加工设备的工厂内加工组装成品；平开窗的窗扇须和窗框组装成一体； 5.7. 门窗的表面必须用保护胶带进行有效的保护，窗的四角须有一定的保护措施。 5.8. 窗的四角拼接必须用加强板以保证窗有一定的刚度，防止在搬运和安装时窗的变...
