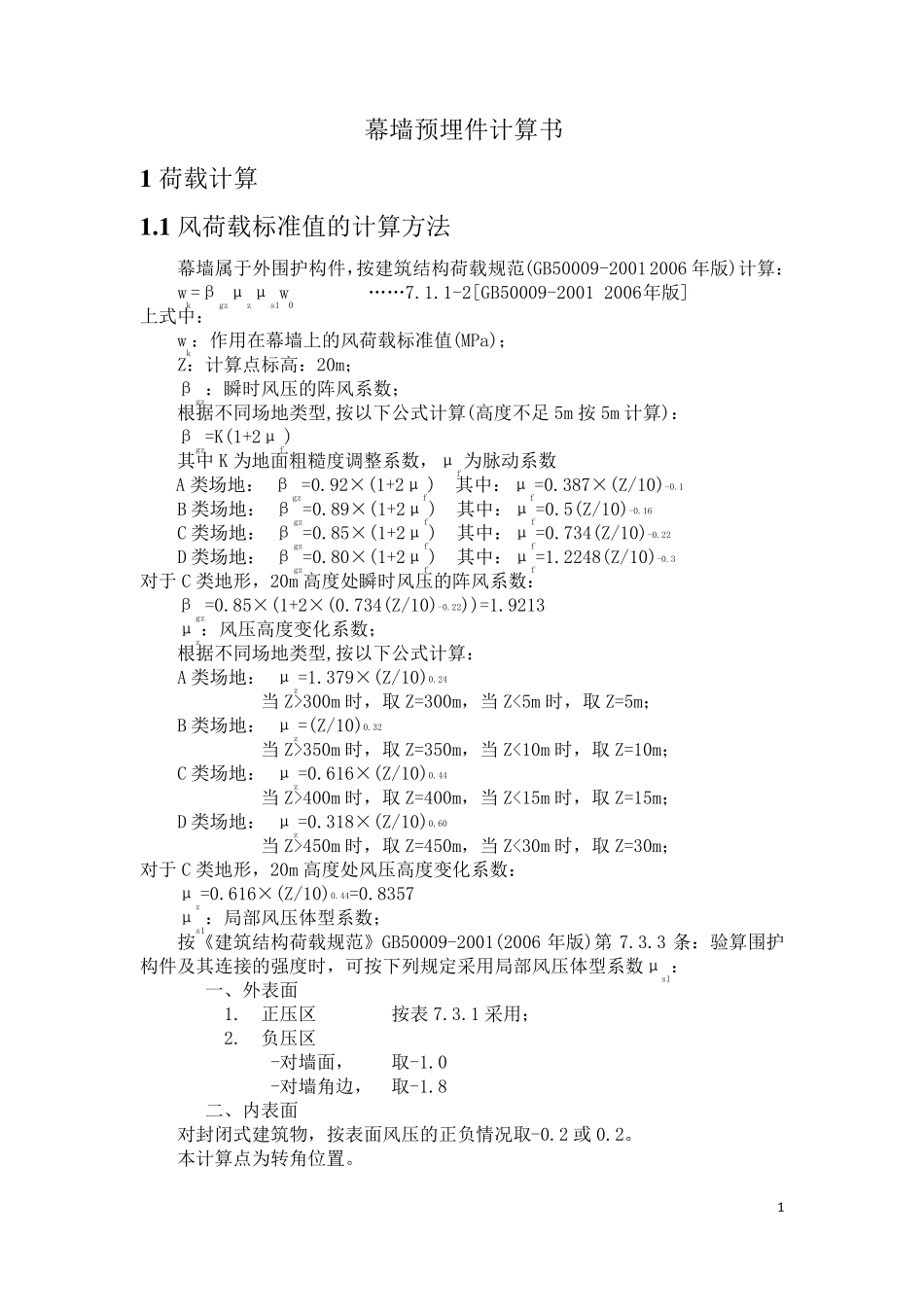

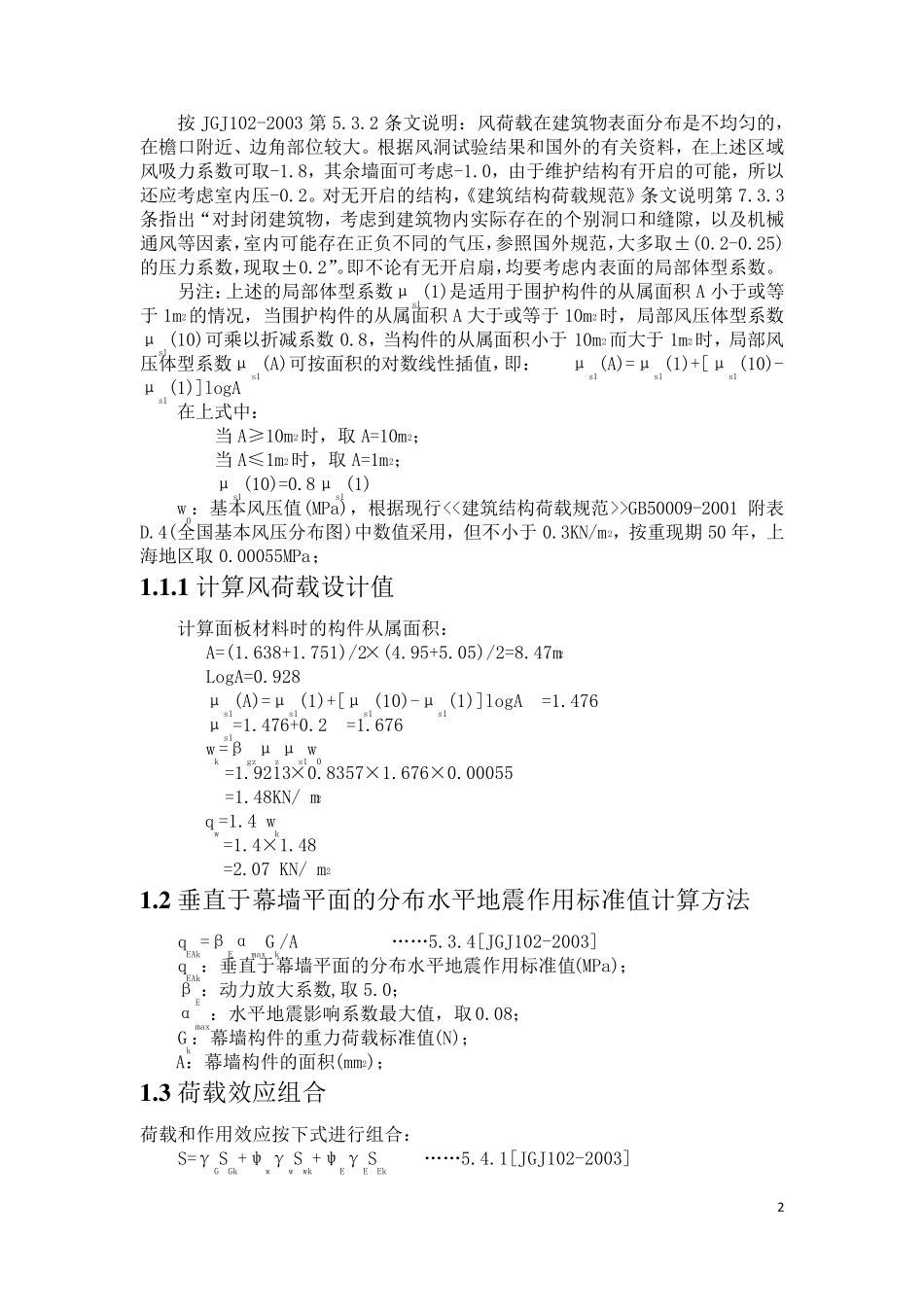

1 幕墙预埋件计算书 1 荷载计算 1 .1 风荷载标准值的计算方法 幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006 年版)计算： wk=βgzμzμs1w0 ……7.1.1-2[GB50009-2001 2006年版] 上式中： wk：作用在幕墙上的风荷载标准值(MPa)； Z：计算点标高：20m； βgz：瞬时风压的阵风系数； 根据不同场地类型,按以下公式计算(高度不足5m 按5m 计算)： βgz=K(1+2μf) 其中K 为地面粗糙度调整系数，μf为脉动系数 A 类场地： βgz=0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.1 B 类场地： βgz=0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16 C 类场地： βgz=0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22 D 类场地： βgz=0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3 对于C 类地形，20m 高度处瞬时风压的阵风系数： βgz=0.85×(1+2×(0.734(Z/10)-0.22))=1.9213 μz：风压高度变化系数； 根据不同场地类型,按以下公式计算： A 类场地： μz=1.379×(Z/10)0.24 当 Z>300m 时，取 Z=300m，当 Z<5m 时，取 Z=5m； B 类场地： μz=(Z/10)0.32 当 Z>350m 时，取 Z=350m，当 Z<10m 时，取 Z=10m； C 类场地： μz=0.616×(Z/10)0.44 当 Z>400m 时，取 Z=400m，当 Z<15m 时，取 Z=15m； D 类场地： μz=0.318×(Z/10)0.60 当 Z>450m 时，取 Z=450m，当 Z<30m 时，取 Z=30m； 对于C 类地形，20m 高度处风压高度变化系数： μz=0.616×(Z/10)0.44=0.8357 μs1：局部风压体型系数； 按《建筑结构荷载规范》GB50009-2001(2006 年版)第 7.3.3 条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1： 一、外表面 1. 正压区 按表 7.3.1 采用； 2. 负压区 -对墙面， 取-1.0 -对墙角边， 取-1.8 二、内表面 对封闭式建筑物，按表面风压的正负情况取-0.2 或 0.2。 本计算点为转角位置。 2 按JGJ102-2003 第5.3.2 条文说明：风荷载在建筑物表面分布是不均匀的，在檐口附近、边角部位较大。根据风洞试验结果和国外的有关资料，在上述区域风吸力系数可取-1.8，其余墙面可考虑-1.0，由于维护结构有开启的可能，所以还应考虑室内压-0.2。对无开启的结构，《建筑结构荷载规范》条文说明第7.3.3条指出“对封闭建筑物，考虑到建筑物内实际存在的个别洞口和缝隙，以及机械通风等因素，室内可能存在正负不同的气压，参照国外规范，大...
