干燥设备设计选型VIP免费

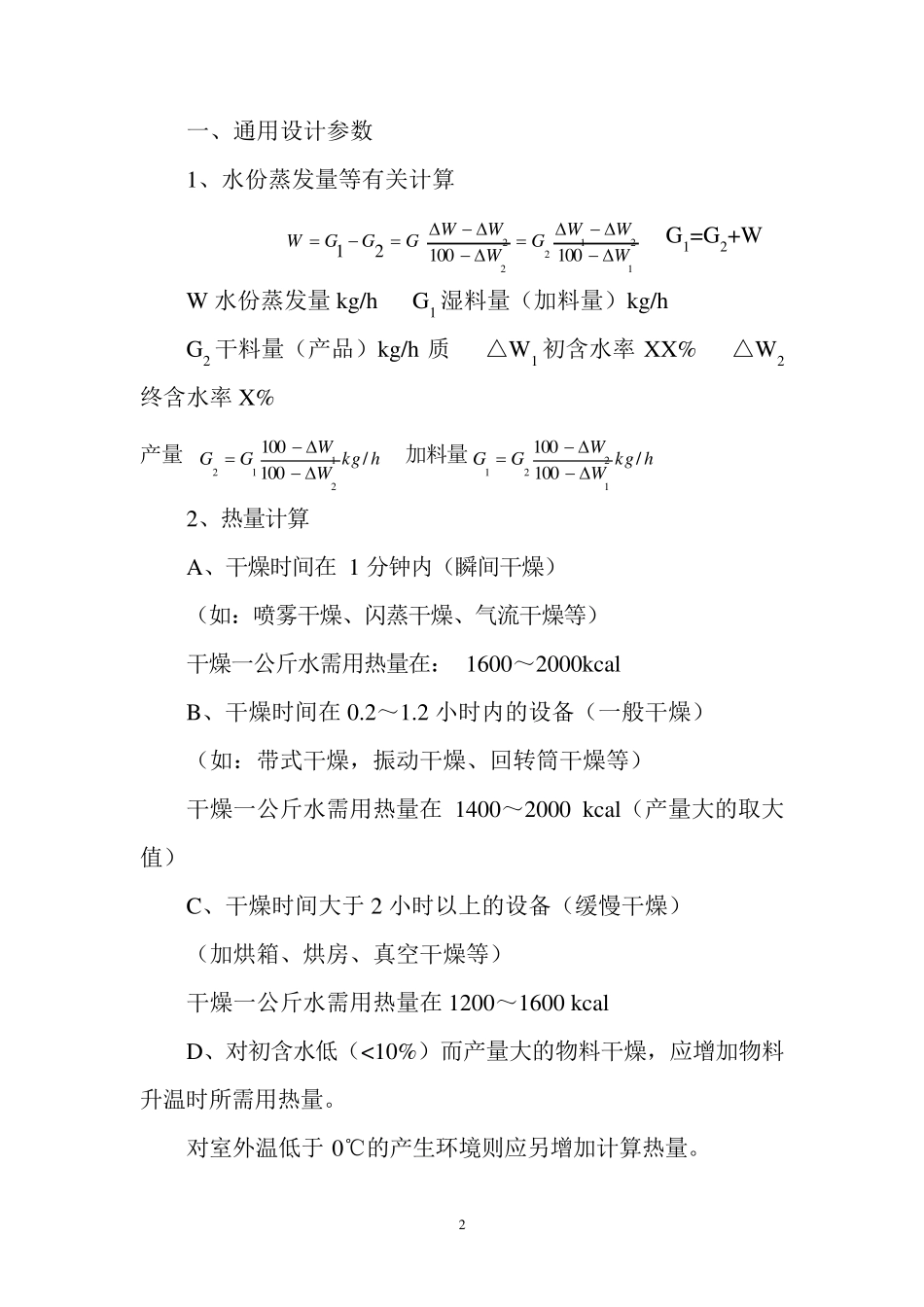

干燥设备选型设计主要参数 目 录 一、通用设计参数 1 ～7 页 二、热风循环烘箱设计 8 ～9 页 三、并排式烘房及隧道窑设计 1 0 ～1 1 页 四、带式干燥机设计 1 2 ～1 4 页 五、真空干燥机（箱）设计 1 5 页 六、旋转气流快速干燥机设计 1 6 ～1 7 页 七、气流干燥机设计 1 8 ～1 9 页 八、高速离心喷雾干燥机设计 2 0 ～2 2 页 九、压力喷雾干燥设计 2 3 ～2 5 页 十、卧式振动流化干燥机设计 2 6 ～2 9 页 十一、回转干燥机设计 3 0 ～3 3 页 十二、热风炉设计 3 4 ～3 8 页 十三、附录 3 9 ～4 4 页 编辑 二○○六年四月 2 一、通用设计参数 1、水份蒸发量等有关计算 12122210010021 WWWGWWWGGGW G1=G2+W W 水份蒸发量kg/h G1 湿料量（加料量）kg/h G2 干料量（产品）kg/h 质 △W1 初含水率XX% △W2终含水率X% 产量hkgWWGG/1001002112 加料量hkgWWGG/1001001221 2、热量计算 A、干燥时间在1 分钟内（瞬间干燥） （如：喷雾干燥、闪蒸干燥、气流干燥等） 干燥一公斤水需用热量在：1600～2000kcal B、干燥时间在0.2～1.2 小时内的设备（一般干燥） （如：带式干燥，振动干燥、回转筒干燥等） 干燥一公斤水需用热量在1400～2000 kcal（产量大的取大值） C、干燥时间大于2 小时以上的设备（缓慢干燥） （加烘箱、烘房、真空干燥等） 干燥一公斤水需用热量在1200～1600 kcal D、对初含水低（<10%）而产量大的物料干燥，应增加物料升温时所需用热量。 对室外温低于0℃的产生环境则应另增加计算热量。 3 对每批次进料量大物料又经常变更，初含水难以确定的则热量1600～2000kCal/kg，如：烘干各类中药片剂。 在一般估算时或物料特性不明时应取1600～2000kCal/kg 3、电加热功率计算（P、KW） A、控设备内腔体积计算（M3） 腔内温度≤700℃ KWvp32)7050( 腔内温度≤400℃ KWVP32)5035( 腔内温度≤300℃ KWVP32)3025( 腔内温度≤200℃ KWVP32)2015( B、按设备内表面积来计算（共 6 个面 M2） P=(4～7)F.KW P=(3～5)F.KW P=(2～4)F.KW F 内表面积M2 注：小型设备取大值，大型设备取小值 使用温度≤300℃时，可用翅片式电加热算 使用温度>300℃时，应来用电阻丝或电阻带加热 最好采用燃油、燃气直火炉加热 C、经验公式计算 ≤300℃ 16～22KW/...
