劳社版第六版中职机械基础绪论VIP免费

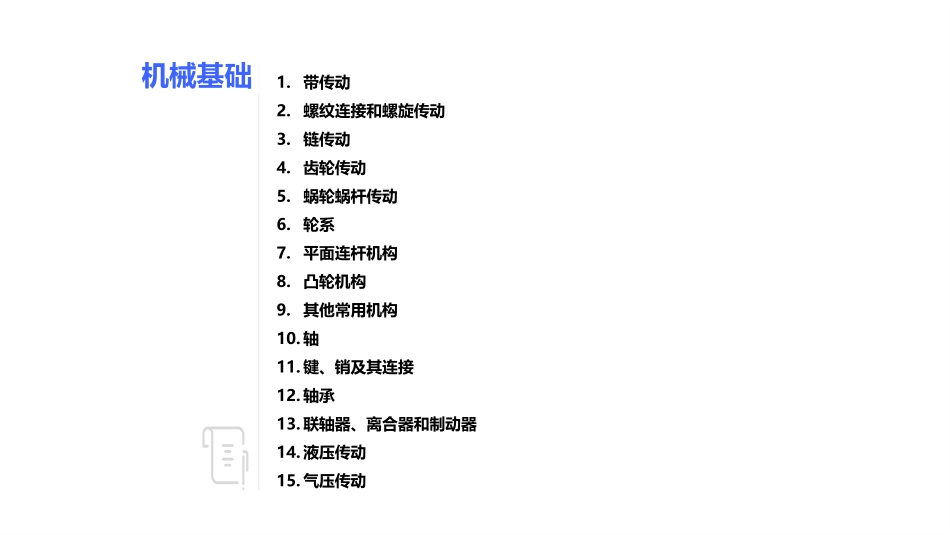

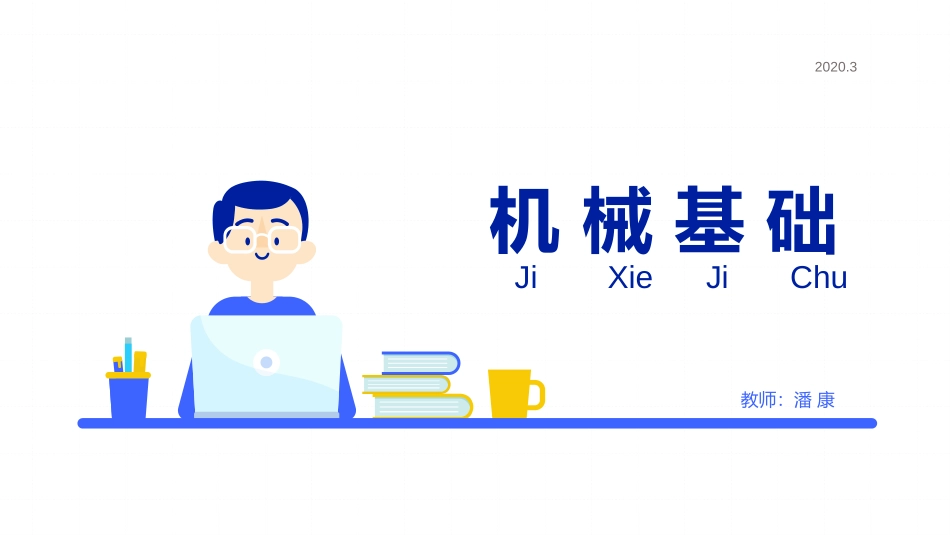

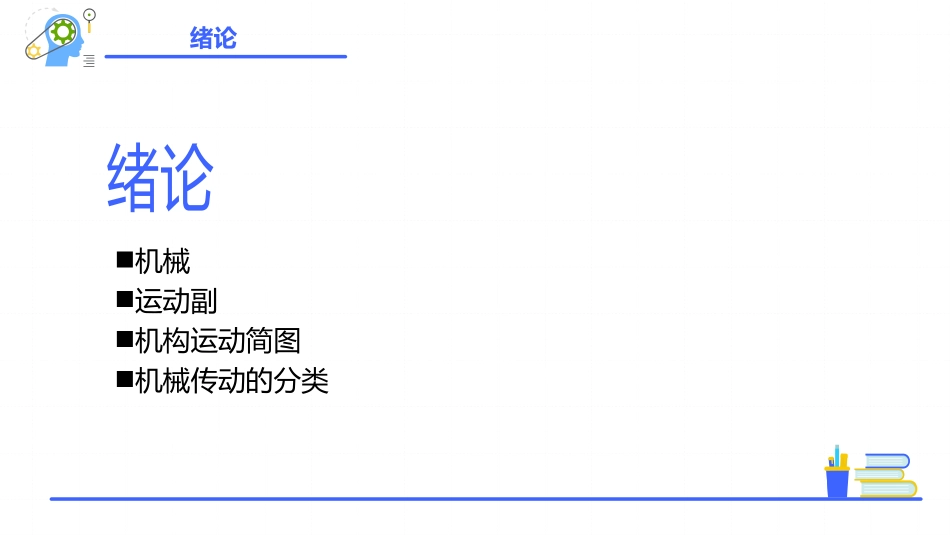

机械基础JiXieJiChu教师：潘康2020.31.带传动2.螺纹连接和螺旋传动3.链传动4.齿轮传动5.蜗轮蜗杆传动6.轮系7.平面连杆机构8.凸轮机构9.其他常用机构10.轴11.键、销及其连接12.轴承13.联轴器、离合器和制动器14.液压传动15.气压传动机械基础机械运动副机构运动简图机械传动的分类绪论机械是机器和机构总称。机器定义：是人为的实体组合。各部分（实体）之间具有确定的相对运动。能够转换或传递能量，代替或减轻人类劳动。绪论绪论台钻塔式带轮传动机构齿轮齿条进给机构绪论机构定义：若干实体（构件）的组合。各个实体之间有确定的相对运动。能够转换或传递能量，代替或减轻人类劳动。机构机器机构机构机器机械绪论雨伞是机器还是机构以及为什么？雨伞是机构，因为它不能转换和传递能量，不能代替和减轻人类劳动。绪论构件定义：组成机构的相互间，作确定相对运动的各个实物。是机构中的运动单元可以是单一零件——曲轴也可以是多个零件——连杆绪论零件定义：机构中不可拆的最小制造单元塔式带轮零件构件机构机器机械绪论运动副定义：直接接触的两个构件间的可动连接称为运动副。压紧螺杆横梁绪论分类：运动副分类（按接触特性）高副（点、线接触）低副（面接触）转动副（只能相对转动）移动副（只能相对移动）螺旋副（只能相对螺旋）绪论移动副缸体活塞杆绪论转动副金属片金属片绪论螺旋副螺杆螺母绪论滚动轮接触铁轨车轮绪论凸轮接触凸轮阀杆绪论齿轮接触轮齿轮齿绪论是什么运动副？121.移动副2.转动副绪论机构运动简图定义：简单的线条和符号来代表构件和运动副，并按一定比例表示各运动副的相对位置，表达机构运动的简化图形。绪论绪论绪论机械、机器及机构的概念零件和构件的区别高副和低副概念机构运动简图的概念绪论小结
