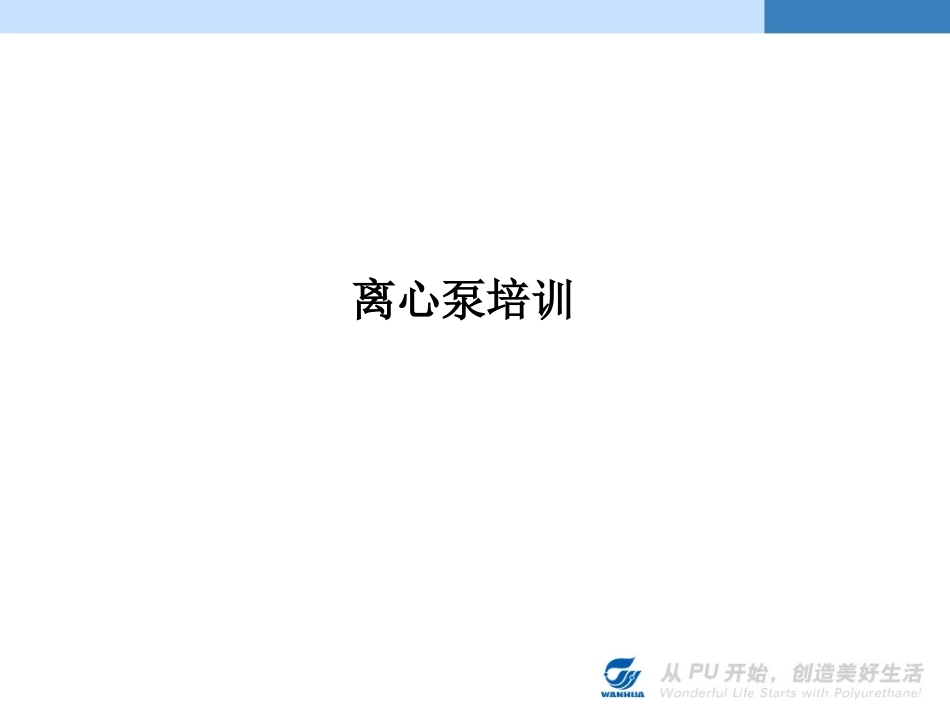

离心泵培训课件VIP免费

离心泵培训课件_第1页
1/39
离心泵培训课件_第2页
2/39
离心泵培训课件_第3页
3/39

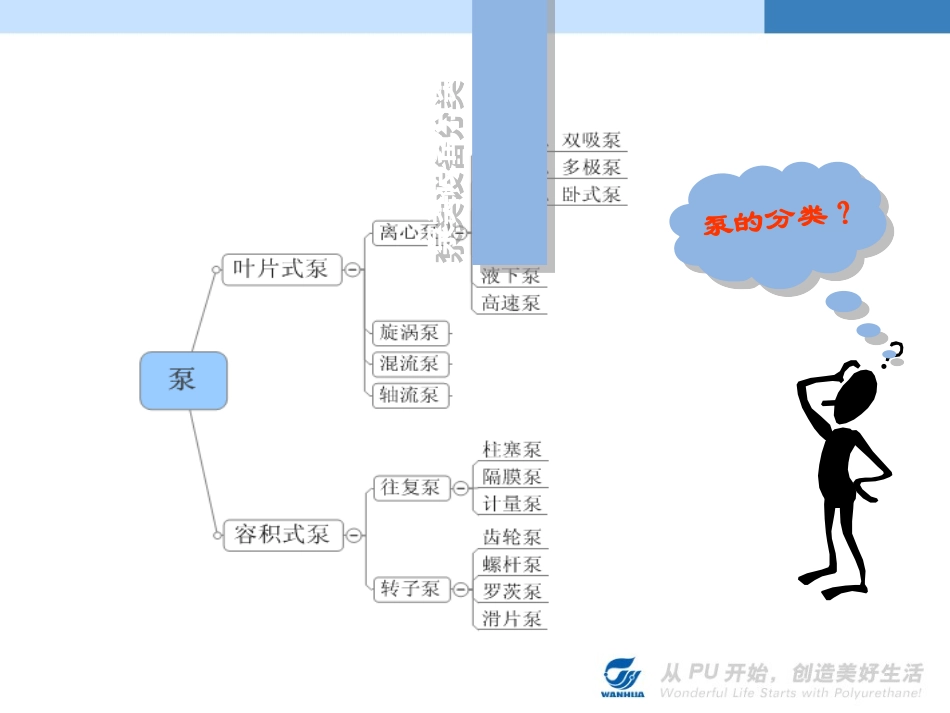

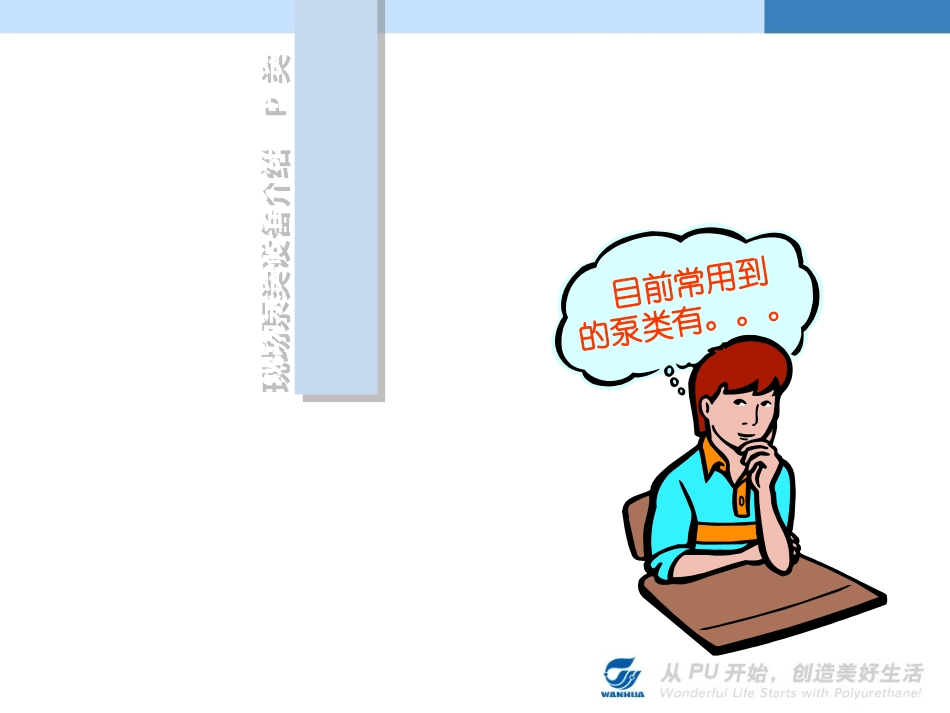

离心泵培训泵类设备分类泵类设备分类泵的分类?现场泵类设备介绍P类现场泵类设备介绍P类目前常用到的泵类有。。。1—轴2—机封3—扩压管4—叶轮5—吸入室6—口环7—蜗壳离心泵典型结构离心泵典型结构普通离心泵工作原理液体甩出,叶轮中心形成液体甩出,叶轮中心形成低压低压驱动机带动叶轮高速旋转叶轮带动液体高速旋转产生产生离心力离心力液体获得能量(压力能、速度能增加)吸入罐与泵之间产生吸入罐与泵之间产生压差压差吸入液体,实现吸入液体,实现连续工作连续工作输送液体输送液体离心泵工作流程:离心泵工作流程:离心泵演示图汽蚀现象概念:离心泵安装高度提高时,将导致泵内压力降低,泵内压力最低点通常位于叶轮叶片进口稍后的一点附近。当此处压力降至被输送液体的饱和蒸汽压时,将发生沸腾,所生成的蒸汽泡在随液体从入口向外周流动中,又因压力迅速增大而急剧冷凝。会使液体以很大的速度从周围冲向气泡中心,产生频率很高、瞬时压力很大的冲击,这种现象称为汽蚀现象。气缚离心泵启动时,若泵内存有空气,由于空气密度很低,旋转后产生的离心力小,因而叶轮中心区所形成的低压不足以将储槽内的液体吸入泵内,虽启动离心泵也不能输送液体。此种现象称为气缚,表示离心泵无自吸能力,所以必须在启动前向壳内灌满液体。如何防止离心泵的气缚现象?答:在启动前向壳内灌满液体。做好壳体的密封工作,灌水的阀门和莲蓬头不能漏水密封性要好。使用场合图片展示图片展示用的较多W1sJ1smN11000QHNe%100NNeη3.5机械密封3.5.1机械密封的工作原理机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力(或磁力)作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。3.5.2机械密封的工作原理常用机械密封结构如图所示。由静止环(静环)1、旋转环(动环)2、弹性元件3、弹簧座4、紧定螺钉5、旋转环辅助密封圈6和静止环辅助密封圈8等元件组成,防转销7固定在压盖9上以防止静止环转动。旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。谢谢!谢谢!
