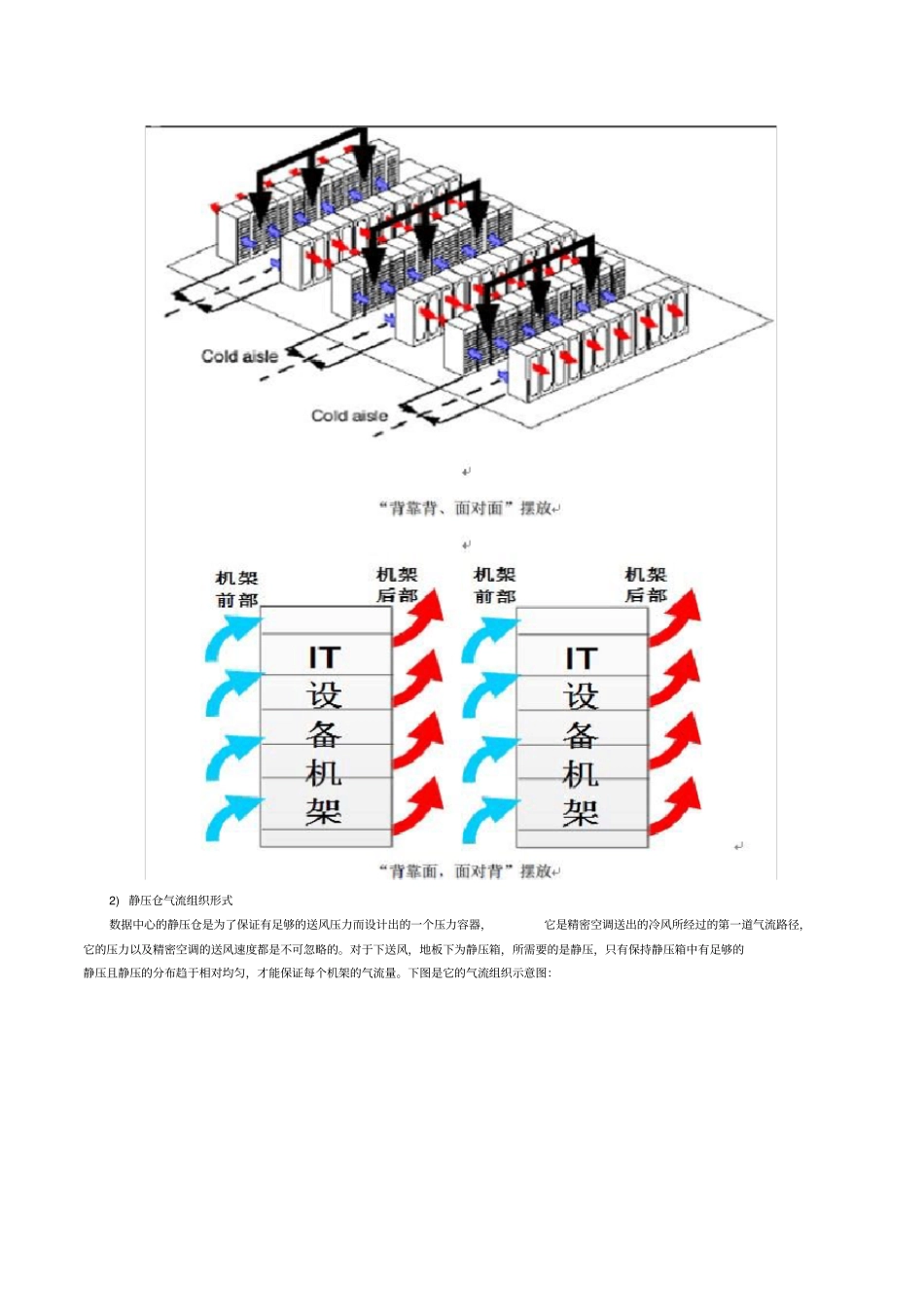

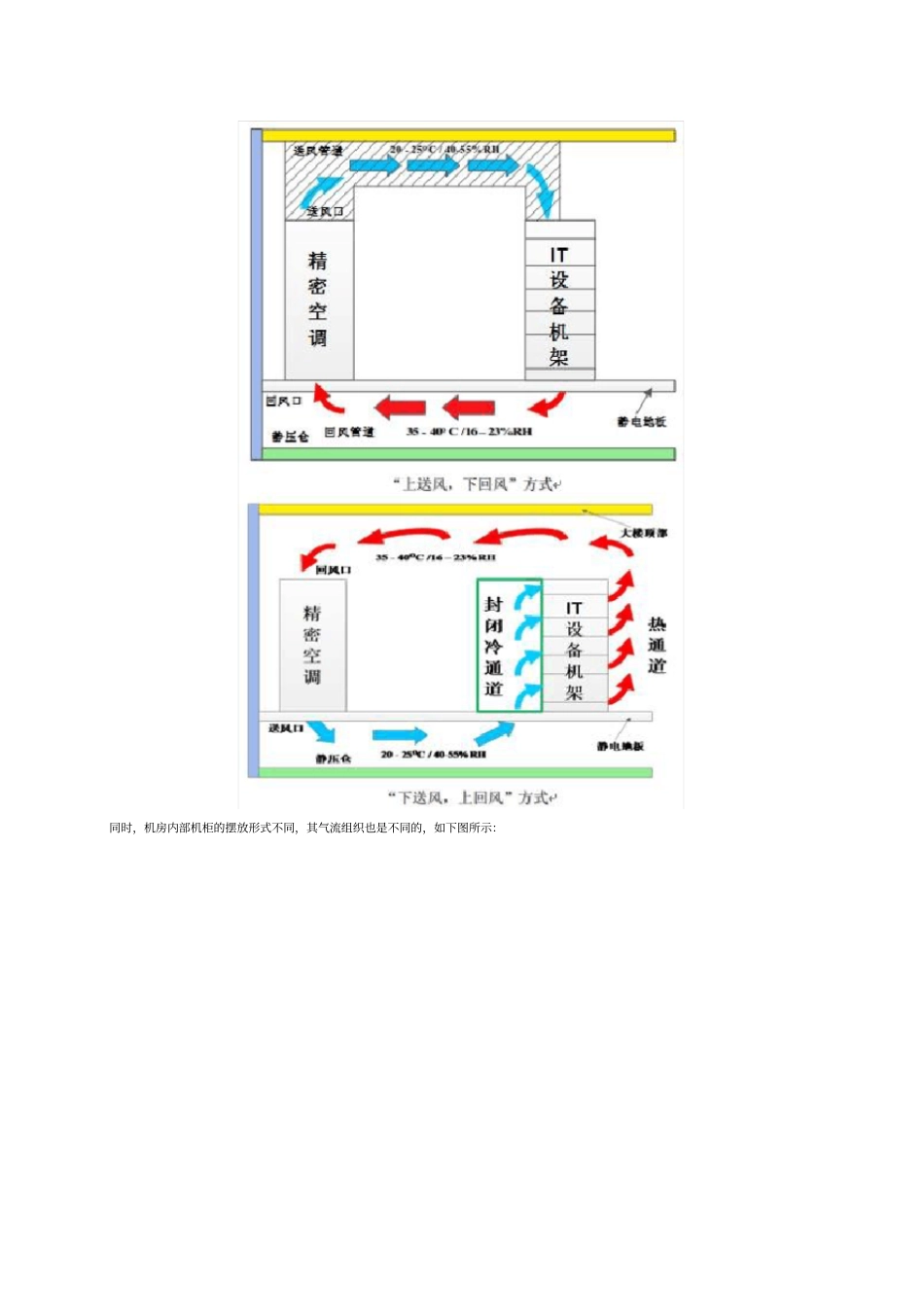

关于数据中心机房冷热通道(一) 来源：机房360 作者： ?更新时间： 2013-6-13 16:11:09 摘要：随着IT 设备越来越趋向于大密度集中管理时代，数据中心所面临的散热问题也就越来越严重，TIA942 标准的出现，为这一问题提供有效的规避指导依据。本期冷通道连载系列正是为解决这些问题，而进行了原理、实施、特点等方面的阐述，希望对涉及到该行业的设计人员、实施人员、IT 管理人员、信息主管等有一定的帮助作用。概述随着 IT 设备越来越趋向于大密度集中管理时代，数据中心所面临的散热问题也就越来越严重，TIA942 标准的出现，为这一问题提供有效的规避指导依据。本期冷通道连载系列正是为解决这些问题，而进行了原理、实施、特点等方面的阐述，希望对涉及到该行业的设计人员、实施人员、IT 管理人员、信息主管等有一定的帮助作用。一、论如何规划好数据中心气流组织1、 概述数据中心机房在使用过程中，受各种因素制约限制，造成机房气流组织不合理、不通畅，由于IT 设备是靠机房空调送入的低温风与其散热充分交换，带走热量，降低机架内温度，气流组织起到热交换媒介纽带作用，当热交换的纽带不顺畅、不合理时，现状只能是机房空调设备容量配置远远大于实际需求量，以满足机房需要。造成空调设备投资增大、运行费用增高，机房PUE 值增大。因此如何规划好数据中心机房气流组织，有着非常重要的意义，它是对机房内现有的不合理的气流组织，进行归纳分类、根据不同类型，进行合理改造。将冷热空气有效的隔离，让冷空气顺利的送入通信设备内部，进行热交换，将交换产生的热空气送回至空调机组，避免不必要的冷热交换，提高空调系统效率。减少机房运行费用。2、 数据中心机房中的几种气流组织形式我们根据多年的规划气流组织经验，将数据中心气流组织分为以下四种形式即：机房气流组织形式、静压仓气流组织形式、机架气流组织形式、IT 设备气流组织形式。下面分别介绍这几种气流组织形式：1) 机房气流组织形式在机房的气流组织中精密空调的送风方式起着决定性的作用。精密空调的送、回风方式不同，其整个机房的气流组织形式是截然不同的。下面是这两种送风方式的气流组织示意图: 同时，机房内部机柜的摆放形式不同，其气流组织也是不同的，如下图所示：2) 静压仓气流组织形式数据中心的静压仓是为了保证有足够的送风压力而设计出的一个压力容器，它是精密空调送出的冷风所经过的第一道气流路径，它的压力以及精密空调的送风速度都是...
