喷油器工作原理及检测VIP免费

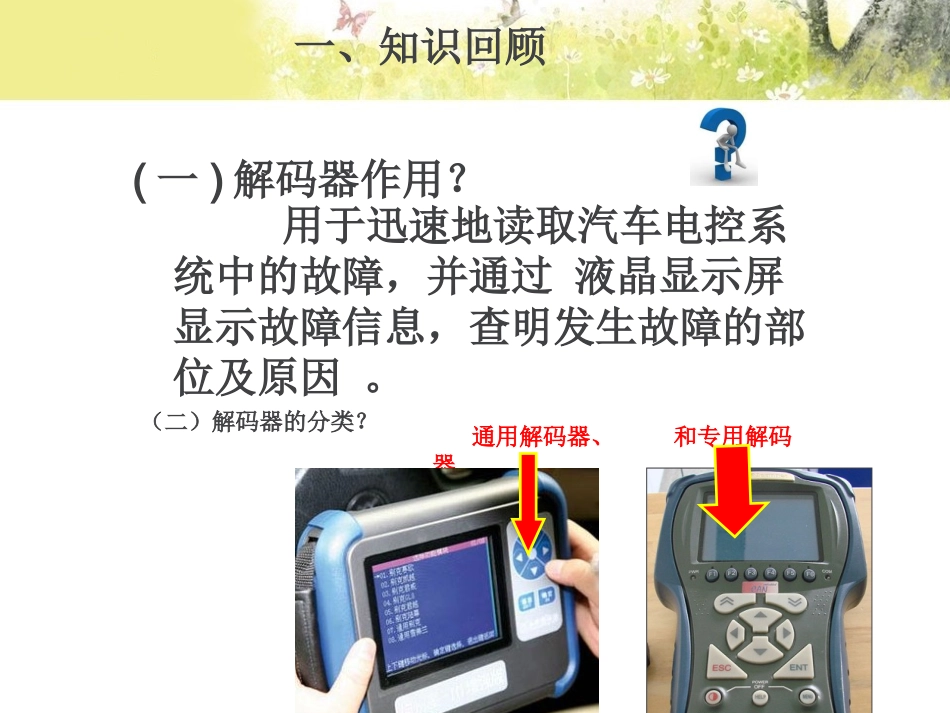

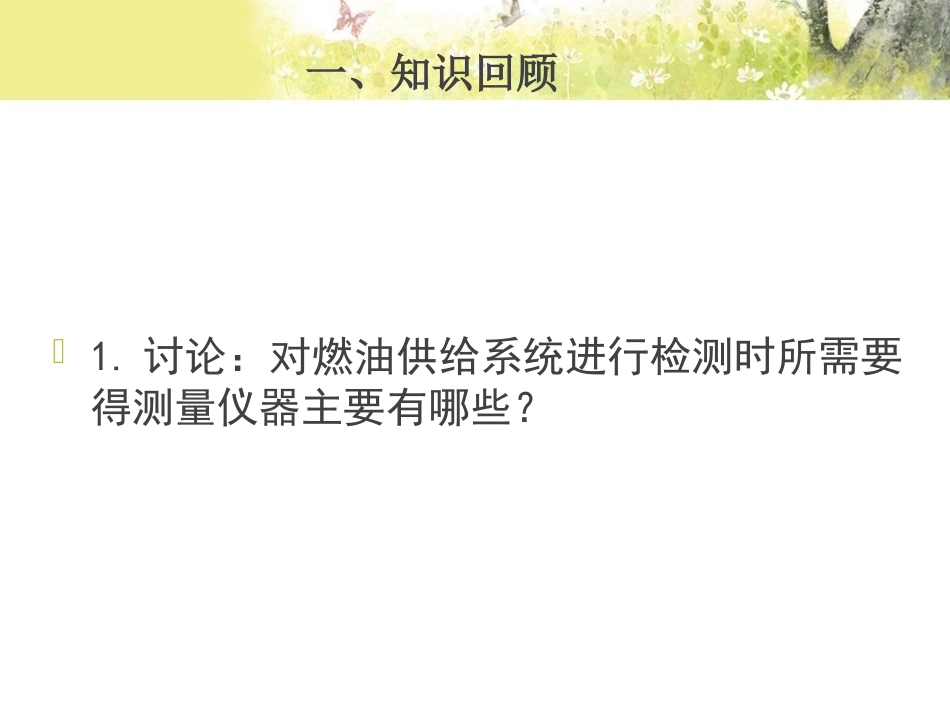

任务三：燃油供给系统的组成一、知识回顾1.讨论：对燃油供给系统进行检测时所需要得测量仪器主要有哪些？一、知识回顾(一)解码器作用？（二）解码器的分类？用于迅速地读取汽车电控系统中的故障，并通过液晶显示屏显示故障信息，查明发生故障的部位及原因。通用解码器、和专用解码器二、情景引入李先生有一辆行驶23万公里的科鲁兹轿车，在过坑洼路面时抖动严重，加速迟缓、无力。正纳闷的时候发现发动机故障灯闪亮。于是打电话给4S店进行咨询，4S店售后服务要求尽快回到修理车间进行检查。三、任务分析喷油器安装位置安装在进气歧管末端，也就是进气门之后上方四、相关知识喷油器安装位置四、相关知识喷油器作用喷油器作用作用是向发动机提供一定量的经过雾化的燃油你想到了什么？？？喷油器的构造四、相关知识喷油器结构、工作原理线束连接器滤网针阀衔铁回位弹簧电磁线圈四、相关知识喷油器工作原理喷油器工作原理喷油器的功用是根据ECU的指令，控制燃油喷射量。喷油器喷油器连接器电脑连接器及导线ECU总成四、相关知识喷油器电路主继电器电阻应为：12—18Ω否则传感器线圈断路将万用表拨到200Ω档，表笔分别放在传感器连接器两端。四、相关知识喷油器检测（五）匝间短路（一）喷油器电阻检测（二）喷油器电压测量（三）喷油器导线断路的检测（四）喷油器对地短路打开点火开关，2号电压应3~5V、1号电压应12V将万用表拨到20V电压档，表笔分别放在蓄电池负极、喷油器连接器2号1号端子。四、相关知识喷油器检测（五）匝间短路（一）喷油器电阻检测（二）喷油器电压测量（三）喷油器导线断路的检测（四）喷油器对地短路电阻应<1Ω无穷大为断路将数字万用表拨到200Ω档，检测传感器2#与ECU24#端子之间的电阻、在检测传感器1#与主继电器端子之间的电阻四、相关知识喷油器检测（五）匝间短路（一）喷油器电阻检测（二）喷油器电压测量（三）喷油器导线断路的检测（四）喷油器对地短路电阻应无穷大,有电阻说明导线与接地短路四、相关知识喷油器检测（五）匝间短路（一）喷油器电阻检测（二）喷油器电压测量（三）喷油器导线断路的检测（四）喷油器对地短路将数字万用表拨到200Ω档，检测传感器2#与蓄电池负极之间的电阻及1#与蓄电池负极之间的电阻电阻应无穷大；有电阻说明两根导线之间短路将数字万用表拨到200Ω档，检测传感器导线之间的电阻（五）匝间短路四、相关知识喷油器检测（一）喷油器电阻检测（二）喷油器电压测量（三）喷油器导线断路的检测（四）喷油器对地短路五、实施任务（一）学生制定计划（二）学生分组实施制定计划、修正计划（三）展示计划（一）学生制定计划五、实施任务（一）学生制定计划（二）学生分组实施制定计划、修正计划（三）展示计划（二）学生分组实施计划、修正计划五、实施任务（一）学生制定计划（二）学生分组实施制定计划、修正计划（三）展示计划（三）学生展示计划、小组总结对数据进行讨论，得到结论。喷油器故障原因六、任务总结（一）任务评价（二）内容回顾(二)内容回顾喷油器安装位置喷油器电路能够对喷油器进行检测1、知识点：2、技能点：喷油器作用喷油器结构1、知识点：5）匝间短路4）喷油器对地短路3）喷油器导线断路的检测1）喷油器电阻检测2）喷油器电压测量七、布置作业1、完成工作页相关内容2、撰写任务小结3、拓展思考：如果喷油器喷嘴受污物堵塞欢迎各位的指点和建议谢谢！
