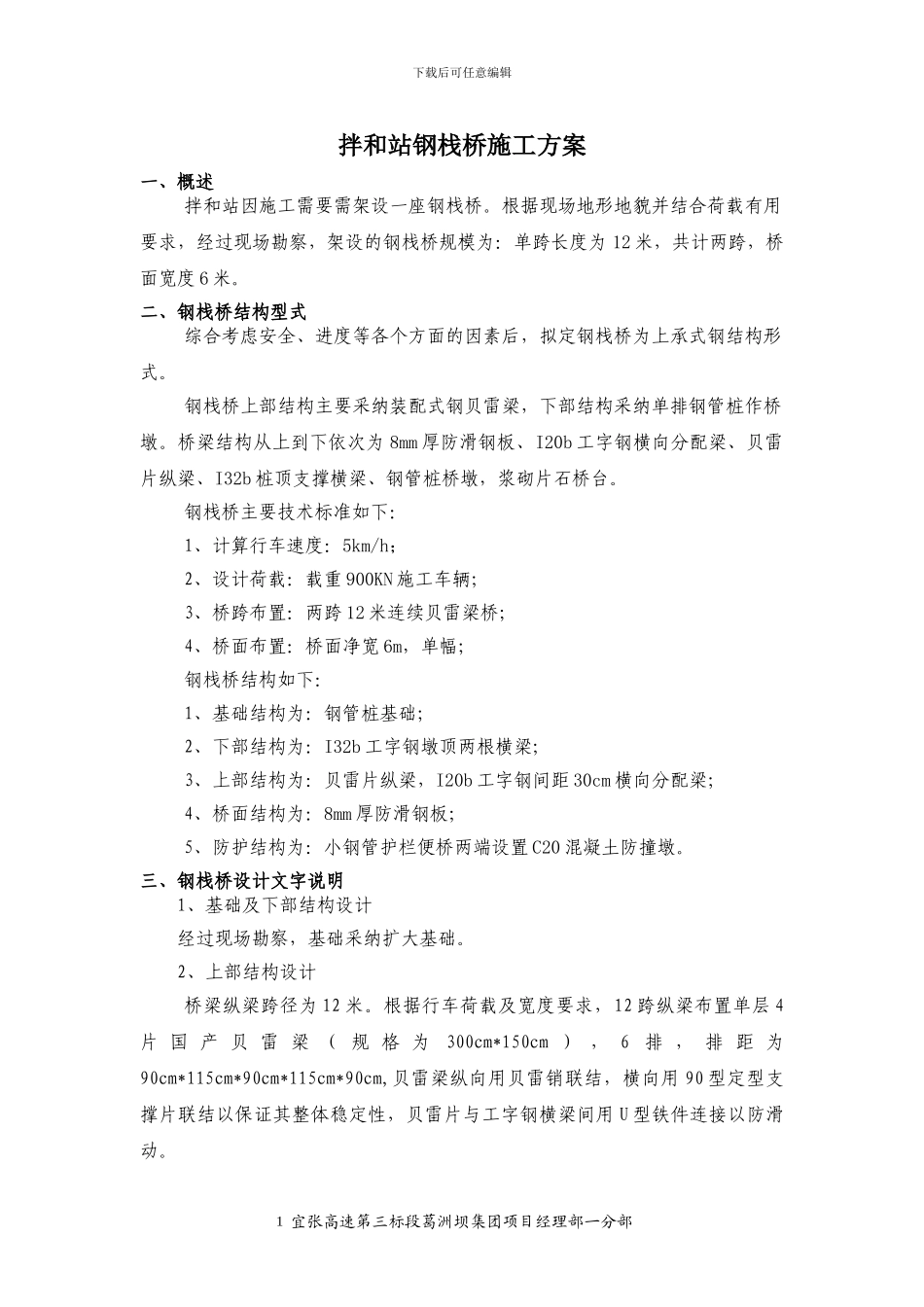

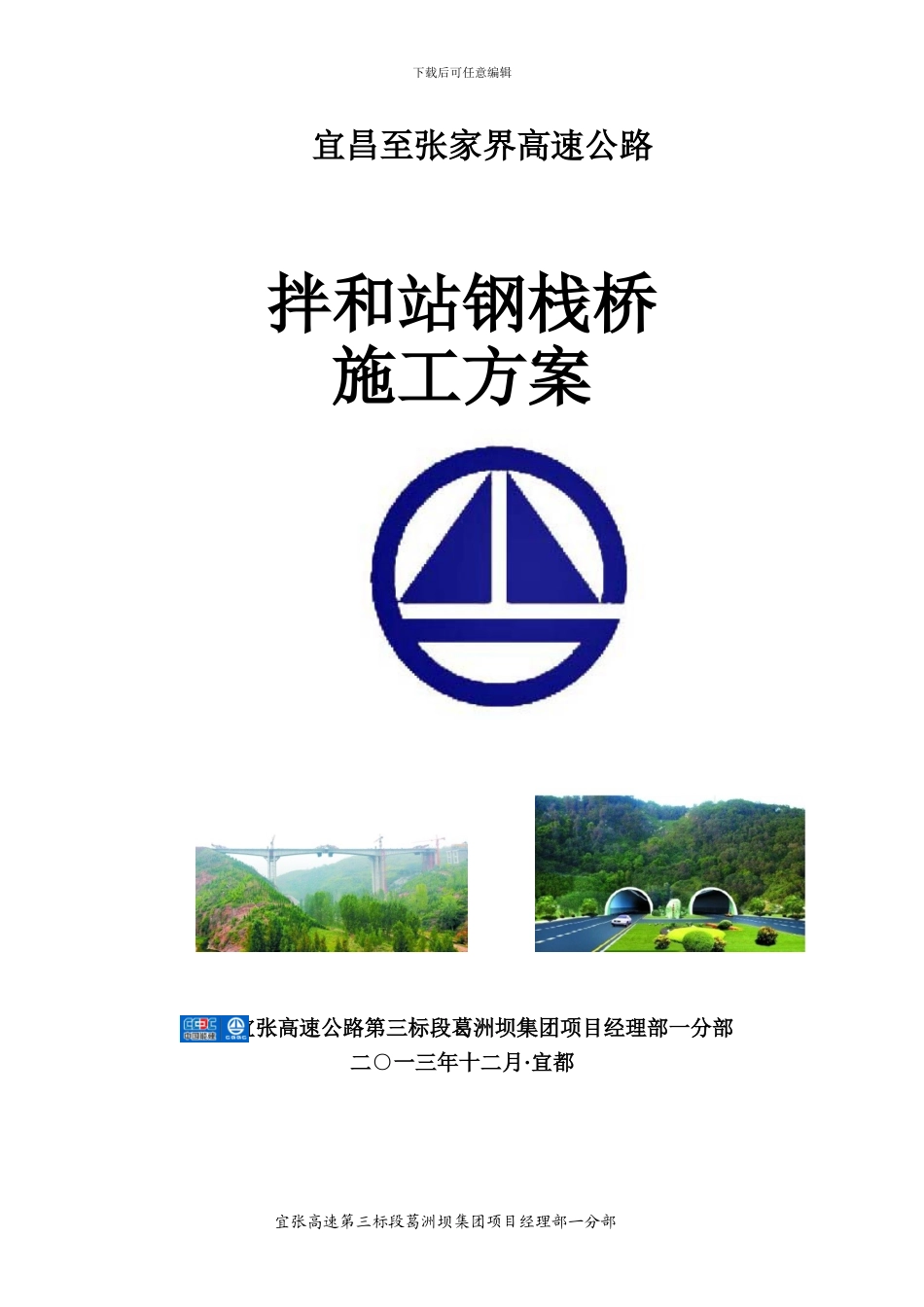

下载后可任意编辑 宜昌至张家界高速公路拌和站钢栈桥施工方案 宜张高速公路第三标段葛洲坝集团项目经理部一分部二○一三年十二月·宜都 宜张高速第三标段葛洲坝集团项目经理部一分部 1下载后可任意编辑拌和站钢栈桥施工方案一、概述拌和站因施工需要需架设一座钢栈桥。根据现场地形地貌并结合荷载有用要求,经过现场勘察,架设的钢栈桥规模为:单跨长度为 12 米,共计两跨,桥面宽度 6 米。二、钢栈桥结构型式综合考虑安全、进度等各个方面的因素后,拟定钢栈桥为上承式钢结构形式。钢栈桥上部结构主要采纳装配式钢贝雷梁,下部结构采纳单排钢管桩作桥墩。桥梁结构从上到下依次为 8mm 厚防滑钢板、I20b 工字钢横向分配梁、贝雷片纵梁、I32b 桩顶支撑横梁、钢管桩桥墩,浆砌片石桥台。钢栈桥主要技术标准如下:1、计算行车速度:5km/h;2、设计荷载:载重 900KN 施工车辆;3、桥跨布置:两跨 12 米连续贝雷梁桥;4、桥面布置:桥面净宽 6m,单幅;钢栈桥结构如下:1、基础结构为:钢管桩基础;2、下部结构为:I32b 工字钢墩顶两根横梁;3、上部结构为:贝雷片纵梁,I20b 工字钢间距 30cm 横向分配梁;4、桥面结构为:8mm 厚防滑钢板;5、防护结构为:小钢管护栏便桥两端设置 C20 混凝土防撞墩。三、钢栈桥设计文字说明1、基础及下部结构设计经过现场勘察,基础采纳扩大基础。2、上部结构设计桥梁纵梁跨径为 12 米。根据行车荷载及宽度要求,12 跨纵梁布置单层 4片 国 产 贝 雷 梁 ( 规 格 为300cm*150cm ) , 6排 , 排 距 为90cm*115cm*90cm*115cm*90cm,贝雷梁纵向用贝雷销联结,横向用 90 型定型支撑片联结以保证其整体稳定性,贝雷片与工字钢横梁间用 U 型铁件连接以防滑动。 宜张高速第三标段葛洲坝集团项目经理部一分部 2下载后可任意编辑3、桥面结构设计桥面宽 6 米,采纳 8mm 防滑钢板满铺;护栏采纳直径 40mm 的小钢管,高度1.2 米,纵向 6 米 1 根,高度方向设置两道横杆。四、钢栈桥各部位受力验算 (一)、计算依据 《公路桥涵设计通用法律规范》 (JTG D60-2024) 《公路桥涵地基与基础设计法律规范》 (JTG D63-2024) 《钢结构设计法律规范》 (GB50017-2024) 《装配式公路钢桥使用手册》 《路桥施工计算手册》 (二)荷载计算 钢栈桥承受荷载为汽车 P=1000KN 单跨 12 米贝雷片纵梁自重为:q1=270×4×6=6480kg=64.8KN单跨 12 米 I20b 工字钢横...
