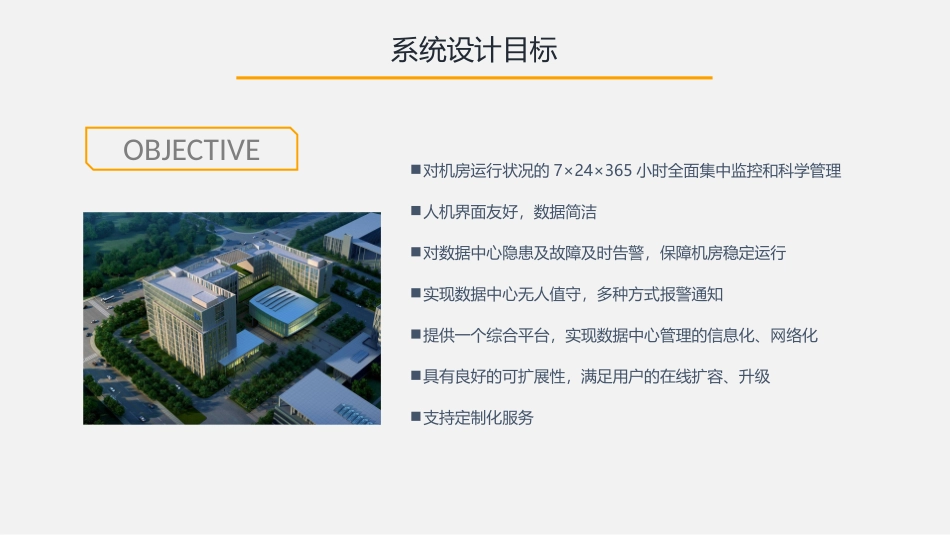

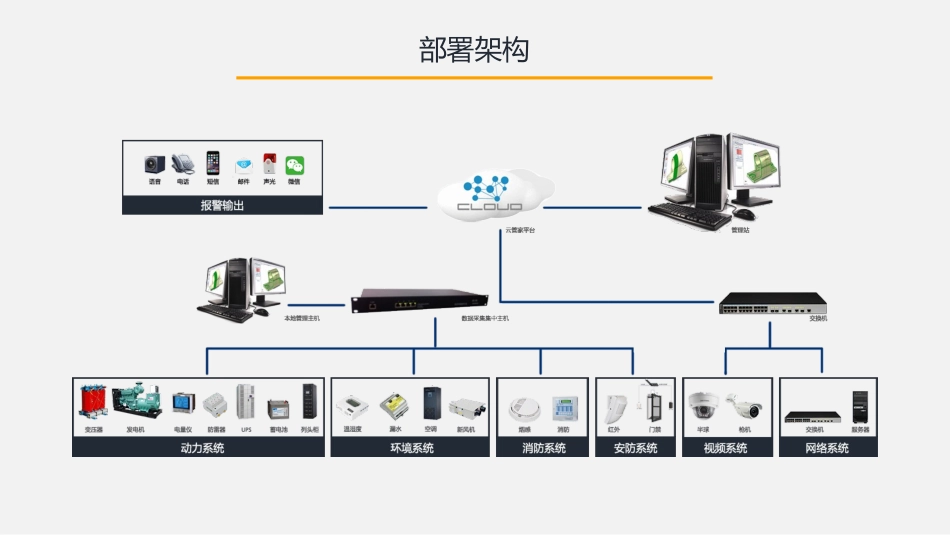

数据中心综合监控系统解决方案系统设计目标对机房运行状况的7×24×365小时全面集中监控和科学管理人机界面友好，数据简洁对数据中心隐患及故障及时告警，保障机房稳定运行实现数据中心无人值守，多种方式报警通知提供一个综合平台，实现数据中心管理的信息化、网络化具有良好的可扩展性，满足用户的在线扩容、升级支持定制化服务OBJECTIVE部署架构监控主机主机简介网络动环监控主机由启控电子科技（上海）有限公司最新设计而成。主机具有模块化结构，可根据工程需要选配处理器、通讯接口、IO口及告警通知设备。各设备与主机之间通过插槽连接，灵活便捷，具有强大的扩展功能。硬件参数处理器：I3-3240内存容量：4G硬盘容量：2TB显示芯片：集成IntelHDGraphicsHD4400/4600核心显卡音效芯片：板载RealtekALC6626声音效芯片，支持HighDefintionAudio网络芯片：板载RealtekRTL8111E双千兆网卡无线网络：可选配供电系统：输入AC100V-240V/50Hz;350W标准Flex工控电源接口参数6xUSB3.0接口（后4）1xRS232串口2xRJ45网卡接口1xVGA接口（显示分辨率可达192x1200@60Hz）1x音频输入输出接口4xRS232通讯板卡（板卡功能可定义）4xRS485通讯板卡（板卡功能可定义）4*2开关量接口板卡数据采集器采集器简介数据集中采集器为启控自主研发的嵌入式1U采集器。它提供不同监测设备接口，如UPS、精密空调、温湿度传感器、电量仪、开关量监测模块、门禁等设备。本主机具有高可靠性，接口丰富，集成化程度高，安装调试简单等特点。硬件参数简单易用标准19寸机架式安装自动检测10/100Mbps支持端口供电4*RS485或2*RS232+2*RS485接口32路开关量信号16模拟量接口所有端口皆有突波保护功能（15KVESD）及供电短路保护机房环境要求标准项目技术要求备注A级B级C级主机房环境温度（推荐值）主机房相对湿度和露点温度（推荐值）18~27℃5.5~15℃，同时相对湿度不大于60%不得结露主机房环境温度（额定值）主机房相对湿度和露点温度（额定值）15~32℃20%~80%，同时露点温度不大于17%当电子信息设备对环境温度和相对湿度放宽要求时，可以采用此参数不得结露主机房环境温度和相对湿度（停机时）主机房和辅助区温度变化率（开、停机时）辅助区温度、相对湿度（开机时）辅助区温度、相对湿度（停机时）不间断电源系统电池室温度5~45℃，8%~80%，同时露点温度不大于27℃使用磁带驱动时<5/h℃，使用磁盘驱动时<20/h℃18~28℃，35%~75%5~35℃，20%~80%15~25℃不得结露机房环境监控温湿度监控•温度监控、湿度监控•串联方式，标准POE接口漏水监控•可以选择定位和非定位控制器•灵敏度可调新风机监控•新风机工作状态•风管内温湿度、风速、过滤网压差空调监控•精密空调工作状态及参数•普通空调控制器，监控普通空调机房供配电系统连续•不间断供电•合适的发电机、UPS等设备选型与组网方式稳定•电网电压频率稳定•必须配备UPS平衡•三相电源平衡（相角、电压、电流）分类•按照重要性分别实行供配电电能质量•电压、频率和波形的质量•电压偏差、电压波动和闪变、频率偏差、谐波和三相不平衡度、波形失真度和功率等动力监控发电机监控•工作参数•工作状态市电监控•电量参数•供电状态UPS监控•电能参数•工作状态列头柜监控•电量参数•支路参数PDU监控•电量参数•支路参数注：监测内容根据厂家通讯协议。ATS机房消防、安防消防主机消防主机信号接入综合监控系统，发生火警，系统通知管理员烟感•通过在机房重要位置安装烟雾探测器，发生火情，综合监控系统发出报警NoImage视频综合监控系统通过读取硬盘录像机的监控内容，将视频集成到综合监控系统界面红外在机房敏感进出位置安装红外探测器，非法入侵时，综合监控系统发出警报门禁将门禁系统纳入综合管理系统进行统一管理，实现授权，进出记录等功能网络、服务器监控服务器路由器交换机运行状态端口状态端口吞吐速率……CPU使用率RAM使用率磁盘空间线程数……云管理平台特点：本地服务器（可选）本地报警设备（可选）无需专人维护系统降低设备及维护成本数据集中处理云管家数据分析定期维护巡检机房设备维护提醒云服务器微信与APP特点...
