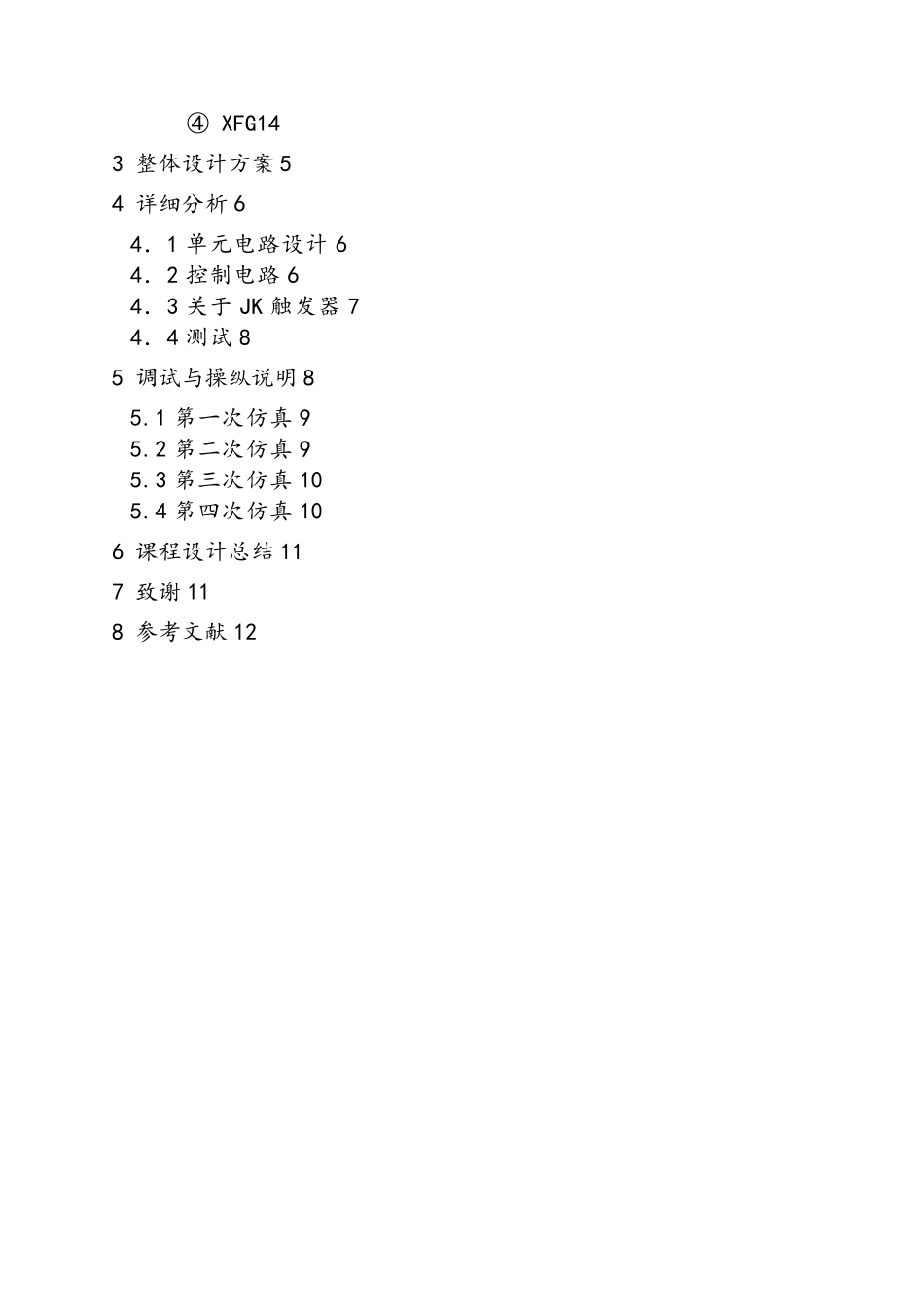

滁州学院之宇文皓月创作 课程设计陈述 课程名称：数字逻辑课程设计 设计题目：数字频率计的设计 系 别：网络与通信工程系 专 业：网络工程 组 别：第四组 起止日期:2012 年5 月28 日~ 2012 年6 月 22 日 指导教师: 计算机与信息工程学院二○一二年制 课程设计任务书 目录 1 引言1 2 设计要求1 2.1 题目1 2.2 系统结构要求1 2.3 制作要求1 2.4 扩展指标1 2.5 运行环境1 2.6 设计条件1 2.7 元件介绍2 ①计数显示器2 ② 74160N3 ③ 7473N4 ④ XFG14 3 整体设计方案5 4 详细分析6 4．1 单元电路设计6 4．2 控制电路6 4．3 关于JK 触发器7 4．4 测试8 5 调试与操纵说明8 5.1 第一次仿真9 5.2 第二次仿真9 5.3 第三次仿真10 5.4 第四次仿真10 6 课程设计总结11 7 致谢11 8 参考文献12 1 引言 数字频率计是近代电子技术领域的重要丈量工具之一，同时也是其他许多领域广泛应用的丈量仪器。 数字频率计是在基准时间内把丈量的脉冲数记录下来，换算成频率并以数字的形式显示出来。数字频率计应用于丈量信号（方波、正玄波或其他周期信号）的频率，并用十进制数显示。它具有精度高、丈量速度快、读数直观、使用方便等优点。 2 设计要求 2.1 题目 频率计主要用于丈量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。其扩展功能可以丈量信号的周期和脉冲宽度。 ①频率丈量范围：1HZ~10HZ。 ②数字显示位数：四位静态十进制数显示被测信号的频率。 2.2 系统结构要求 数字频率计的整体结构要求如图所示。图中被测信号为外部信号，送入丈量电路进行处理、丈量，档位转换用于选择测试的项目—频率、周期或脉宽，若丈量频率则进一步选择档位 2.3 制作要求 ①被测信号波形：正弦波、三角波和矩形波。 ②丈量频率范围：1Hz~10kHz。 ③丈量周期范围：0.1ms~1s。 ④丈量脉宽范围：0.1ms~1s。 ⑤丈量精度：显示4 有效数字（要求分析1Hz、1kHz 和10kHZ 丈量误差）。 2.4 扩展指标 要求丈量频率值时，1Hz~10z 的精度均为±1。 2.5 运行环境 软件环境：windows XP Multisim 10。 硬件环境：微型计算机。 2.6 设计条件 ①电源条件：+5V。 ②可供选择的元器件范围如表2-2-1 所示： 表2-2-1 所需原件列表 元件名称 数量 电源 2 个 计数显示器 4 个 74160N 4 个 7473N 2 个 OR3 1 个 7408N 1 个 XFG1 1 个 2.7 元件介绍 ...
