福建仙游抽水蓄能电站工程概况VIP免费

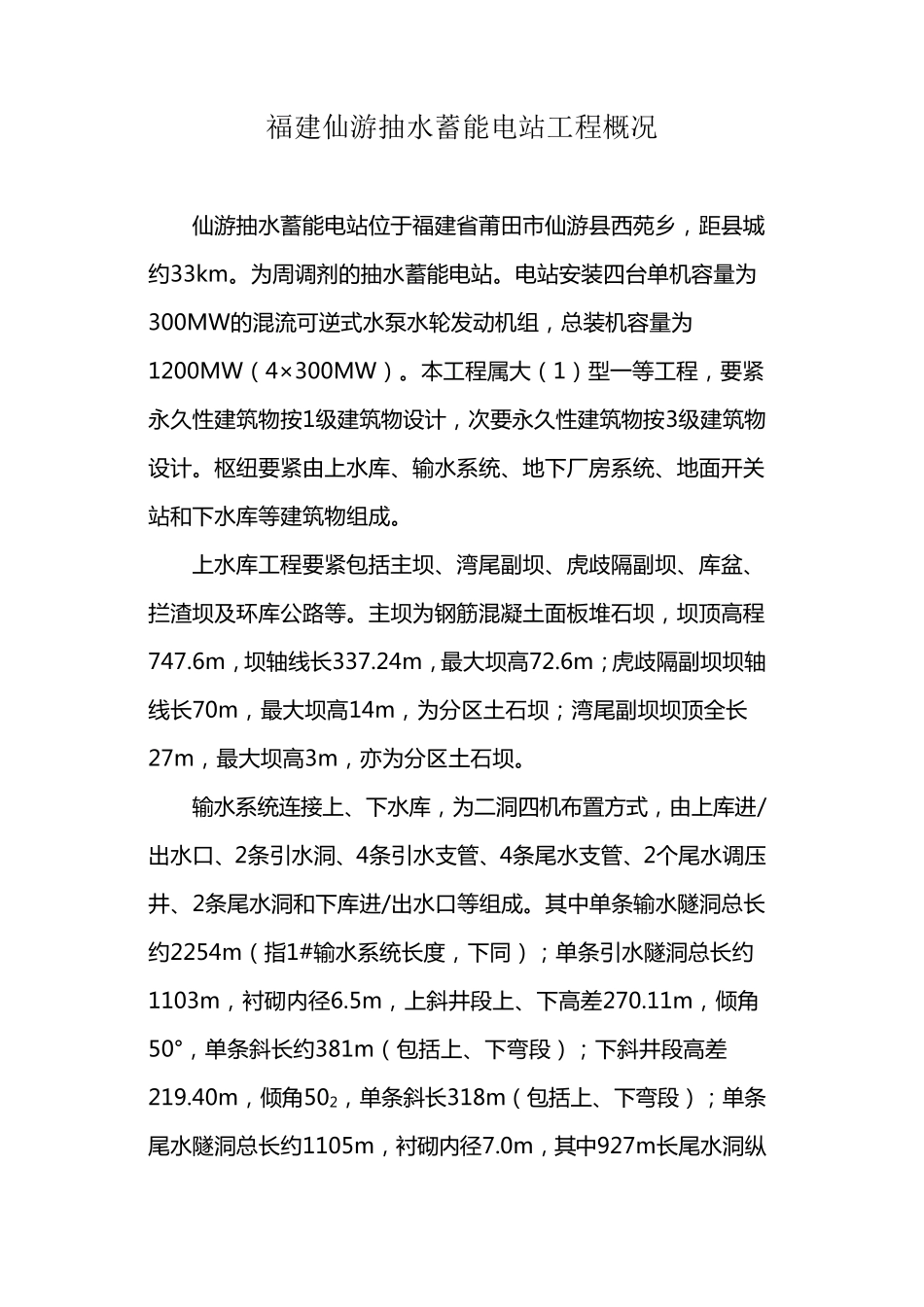

福建仙游抽水蓄能电站工程概况_第1页
1/14

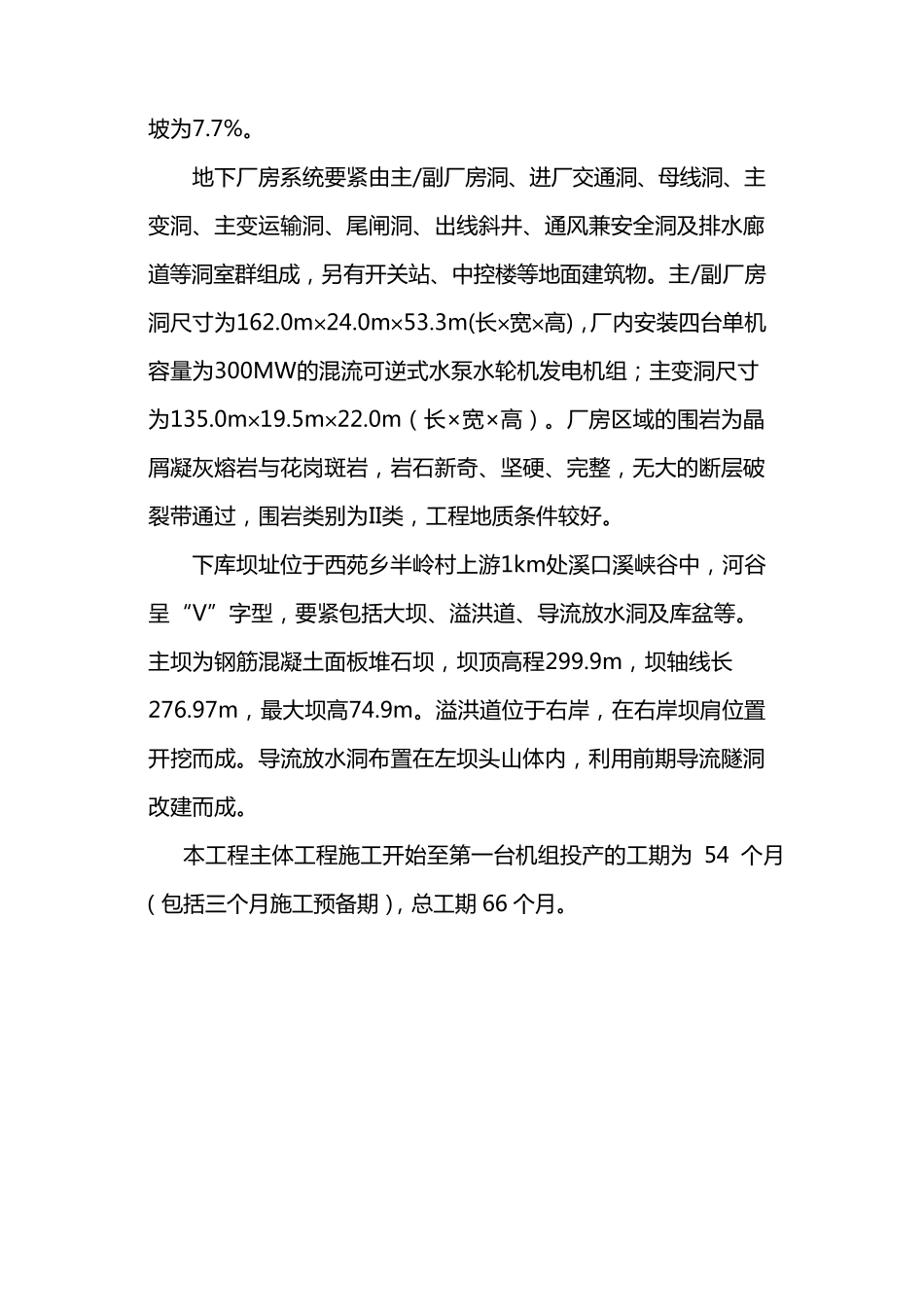

福建仙游抽水蓄能电站工程概况_第2页
2/14

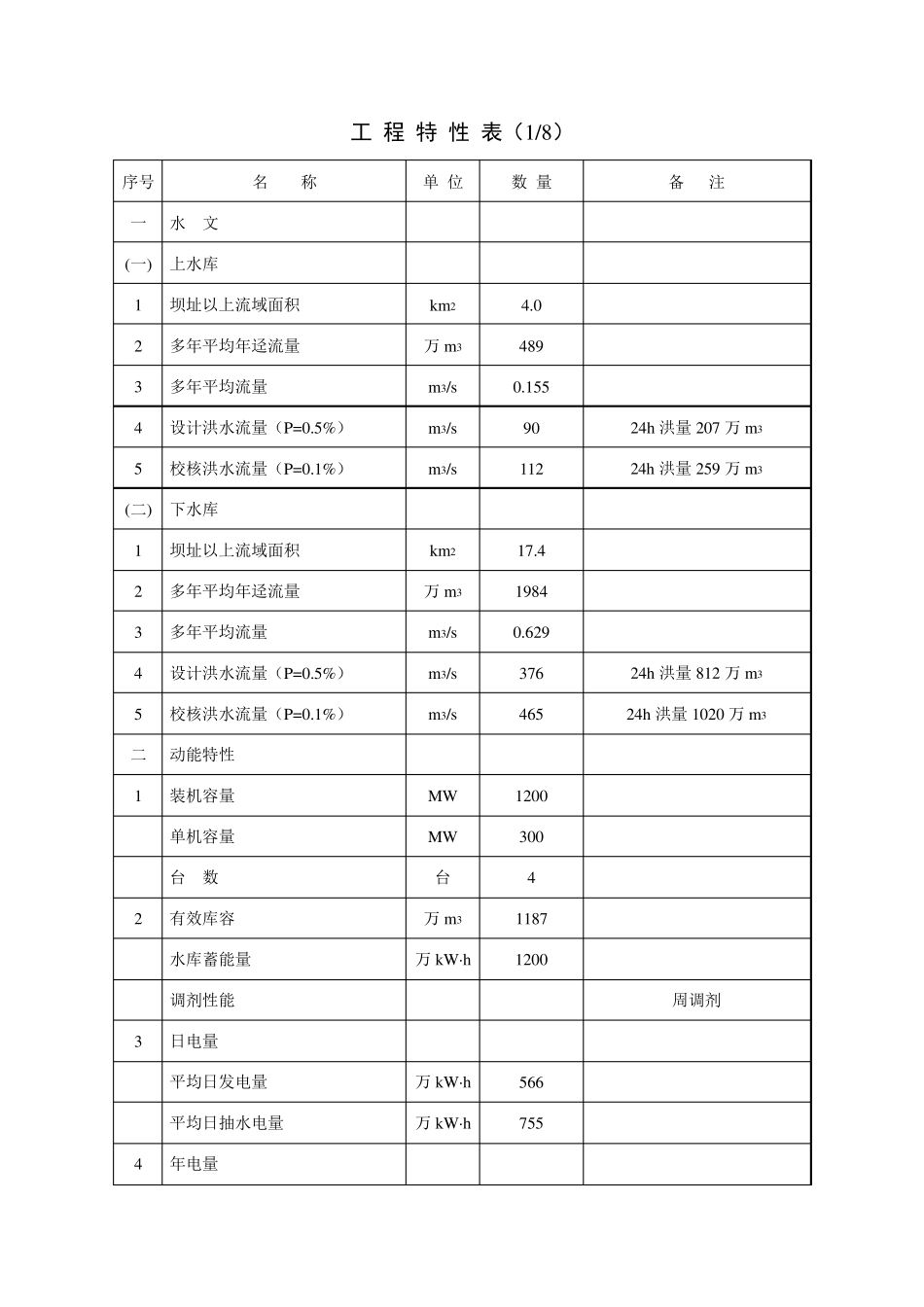

福建仙游抽水蓄能电站工程概况_第3页
3/14
福建仙游抽水蓄能电站工程概况 仙 游 抽 水 蓄 能 电 站 位 于 福 建 省 莆 田 市 仙 游 县 西 苑 乡 , 距 县 城约 33km。 为 周 调 剂 的 抽 水 蓄 能 电 站 。 电 站 安 装 四 台 单 机 容 量 为300MW的 混 流 可 逆 式 水 泵 水 轮 发 动 机 组 , 总 装 机 容 量 为1200MW( 4×300MW) 。 本 工 程 属 大 ( 1) 型 一 等 工 程 , 要 紧永 久 性 建 筑 物 按 1级 建 筑 物 设 计 , 次 要 永 久 性 建 筑 物 按 3级 建 筑 物设 计 。 枢 纽 要 紧 由 上 水 库 、输 水 系 统 、地 下 厂 房 系 统 、地 面 开 关站 和 下 水 库 等 建 筑 物 组 成 。 上 水 库 工 程 要 紧 包 括 主 坝 、湾 尾 副 坝 、虎 歧 隔 副 坝 、库 盆 、拦 渣 坝 及 环 库 公 路 等 。 主 坝 为 钢 筋 混 凝 土 面 板 堆 石 坝 , 坝 顶 高 程747.6m, 坝 轴 线 长 337.24m, 最 大 坝 高 72.6m; 虎 歧 隔 副 坝 坝 轴线 长 70m, 最 大 坝 高 14m, 为 分 区 土 石 坝 ; 湾 尾 副 坝 坝 顶 全 长27m, 最 大 坝 高 3m, 亦 为 分 区 土 石 坝 。 输 水 系 统 连 接 上 、下 水 库 , 为 二 洞 四 机 布 置 方 式 , 由 上 库 进 /出 水 口 、2条 引 水 洞 、4条 引 水 支 管 、4条 尾 水 支 管 、2个 尾 水 调 压井 、2条 尾 水 洞 和 下 库 进 /出 水 口 等 组 成 。 其 中 单 条 输 水 隧 洞 总 长约 2254m( 指 1#输 水 系 统 长 度 , 下 同 ) ; 单 条 引 水 隧 洞 总 长 约1103m, 衬 砌 内 径 6.5m, 上 斜 井 段 上 、下 高 差 270.11m, 倾 角50°, 单 条 斜 长 约 381m( 包 括 上 、下 弯 段 ) ; 下 斜 井 段 高 差219.40m, 倾 角 502, 单 条 斜 长 318m( 包 括 上 、下 弯 段 ) ; 单 条尾 水 隧 洞 总 长 约 1105m, 衬 砌 内 径 7.0m, 其 中 927m长 尾 水 洞 纵坡 为 7.7%。 地 下 厂 房 系 统 要 紧 由 主 /副 厂 房 洞 、 进 厂 交 通 洞 、 母 线 洞 、 主...
